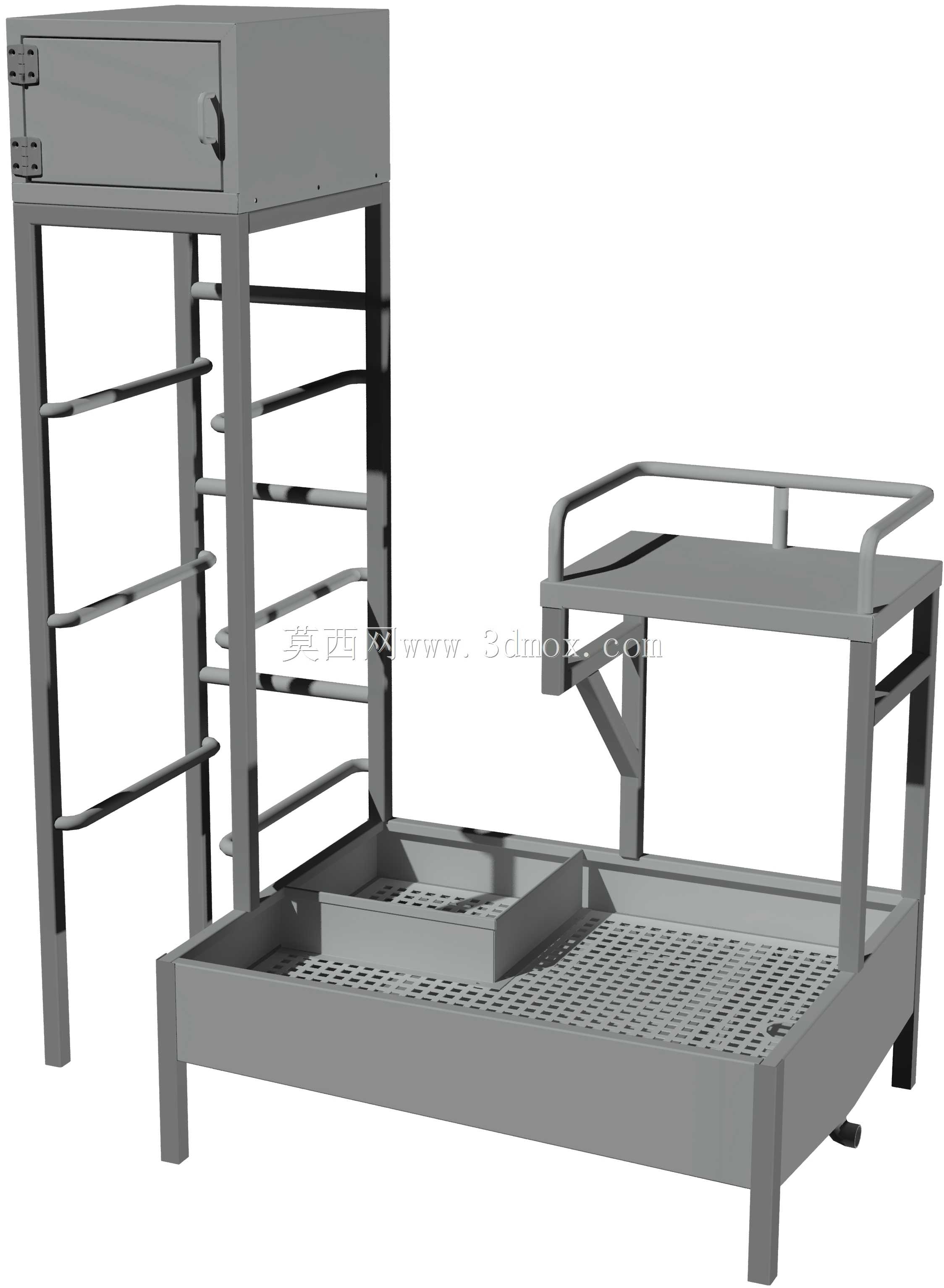

带储柜的双层格栅式水罐承载作业平台

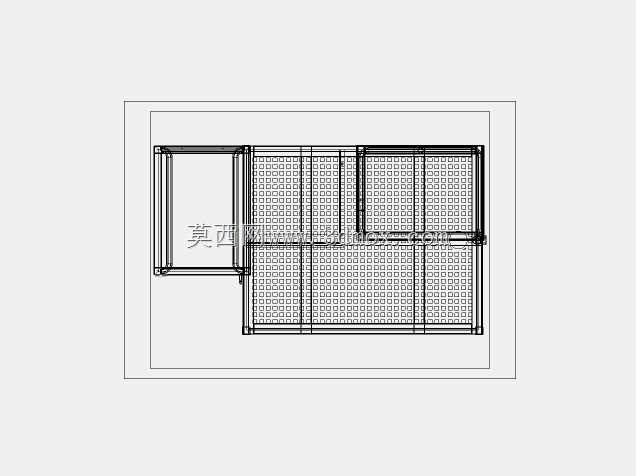

　　这套结构围绕车间内水罐放置、器具暂存和低位操作而展开，主体由底部格栅承载平台、侧置高位储柜、中部开放置物层以及带护栏的小平台组成。底部大面积格栅台面是主要受力区域，格栅孔既可以减轻整体自重，也能让积水、碎屑和清洗残液直接下落，避免台面积液造成滑倒或罐体底部长期浸泡。台面四周设置低矮围边，可限制水罐、托盘或小型工具在搬运过程中滑移，围边高度控制在不影响叉车或人工推送的范围内。

　　从使用场景看，该平台适合布置在饮品加工、清洗工段、仓储周转区或实验辅助区域。水罐放置在格栅区域后，操作人员可在周边完成接管、阀门启闭、容器清洗和物料转运；侧上方的封闭柜体用于存放记录本、小型工具、密封件或防护用品，柜门采用铰链与拉手结构，关闭后可减少粉尘和水汽侵入。柜体下方保留多层横向杆架，杆架并非封闭搁板，而是通过平行杆件形成透气支撑，适合放置软管、桶盖、托架或长条形工装，杆件之间的空隙便于冲洗和排水。

　　右侧抬升的小平台通过立柱与底架连接，周边设置圆管弯制的护栏，主要用于临时放置控制盒、阀门组件或需要靠近操作的器具。护栏采用连续弯折形式，转角处圆滑过渡，既减少尖锐磕碰，也提高整体刚度。小平台下方设置斜向支撑，将台面载荷传递至底部框架，避免悬臂结构在偏载时产生明显挠度。底架立柱采用矩形截面型材，立柱下端形成稳定支脚，支脚位置与主要横梁对齐，使竖向载荷沿框架轴线传递；若现场需要固定，可在支脚板上增加地脚螺栓孔，配合膨胀螺栓实现与地面的刚性连接。

　　结构设计上，承重路径比较清晰：底台载荷先由格栅边框汇总到周边纵梁和横梁，再通过四根主立柱传到地面；高位柜体的载荷通过左侧立柱群和后背框架向下传递；右侧小平台则由独立立柱、横梁和斜撑共同承担。格栅面板宜采用冲孔板或型钢焊接网格，边框与底架之间采用满焊或间断焊结合，受力集中的角部需要增加加强筋。柜体框架与支架之间不能只依赖薄板连接，应在柜体底部设置承重横梁，使柜体重量落在立柱截面范围内。

　　外形尺寸需要结合现场通道和水罐规格确定。底台长度应满足至少一个标准水罐或周转桶的放置深度，宽度方向预留人工接管和清洗空间；台面高度宜控制在便于人工操作的低位范围，过高会增加水罐搬运难度，过低则不利于排水和清扫。高位柜体顶部明显高于底台，设计时要重点校核重心位置，满载柜体不宜使整体重心偏离底台支撑边界。右侧小平台高度介于柜体与底台之间，其外伸尺寸不应侵占主通道，护栏高度以防止物品滑落为准，同时避免妨碍阀门操作。

　　安装边界方面，设备就位前需确认地面平整度，支脚区域应能承受集中载荷；若用于湿区，地面应设置排水坡度，平台下方保留清扫空间。外接管路若从底台穿过，应在格栅区域预留管路缺口，避免管道直接承受罐体重量。电气或控制元件放置在右侧小平台时，线缆可沿立柱和横梁内侧绑扎，并在湿区采用防水措施。整体钢结构完成焊接后需对焊缝打磨、除锈并做防腐涂装，潮湿环境下可选用镀锌或不锈钢材质，以提高长期使用可靠性。
