移动式化学药剂储料搅拌桶车

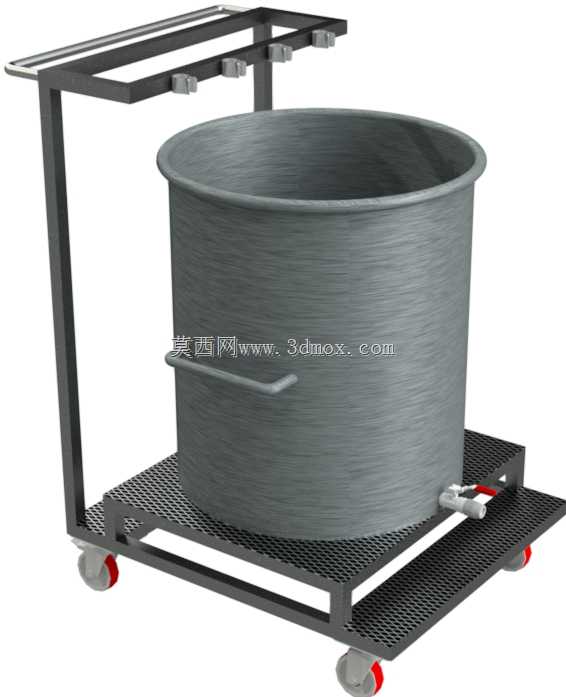

　　该装置面向车间内液态或半流态物料的临时储存、转运与就近作业场景，常见于表面处理、化工配料、清洗工序、实验中试线以及小型生产单元。整体由圆柱储桶、承托底盘、立式推扶框架、顶部挂架、脚轮和底部排放阀组成，结构重点不在复杂传动，而在承载边界、操作动线、防倾倒约束和维护便利性之间取得平衡。

　　圆柱桶体采用直立开口形式，上缘设置卷边或加厚圈，以提高桶口刚度并减少搬运、清洗过程中的变形。桶壁为等厚回转结构，建模时可通过草图旋转或薄壁抽壳完成，外侧保留简洁圆柱面，便于内衬、防腐涂层或不锈钢板加工。桶身下部靠近底盘位置设置侧向排放接口，阀门手柄朝向推车外侧，操作人员站在车体侧面即可完成启闭，不必俯身进入框架内部。排放口高度离开底盘一定距离，能够为软管接头、接料桶或小型泵吸入口留出操作空间。

　　底盘不是简单平板，而是采用网格或镂空承载面，既减轻整车重量，也能让滴漏液体、冲洗水和杂质下落，避免积液长期接触桶底。桶体落座区域通过边框、限位块或焊接挡边进行周向约束，使圆柱桶在推行、制动和转弯时不会横向滑移。底盘下方布置四只万向脚轮，其中至少两只带制动结构；轮位尽量外扩，以降低满载时的倾覆风险。脚轮支架与底盘主梁连接位置需要重点校核，满载工况下该处承受冲击载荷，不能只按静态重力估算。

　　车体后侧设置高框架，立柱从底盘向上延伸，并在顶部形成横向挂杆。该框架兼具推手、附件悬挂和防护功能：操作人员可握持上部横杆转向，顶部杆件可悬挂软管、喷枪、小型工具或工艺附件；立柱同时构成桶体后侧防护边界，在靠墙停放或经过狭窄通道时减少桶口直接碰撞。框架与底盘之间建议采用连续焊接或螺栓加强连接，若采用拆装式结构，则连接面需设置足够的螺栓间距和防松措施。

　　桶身外侧设有横向扶把，位置取在桶壁中下部，既便于桶体单独吊装或移位，也可在清洗、检修时作为辅助受力点。扶把与桶壁连接区域应避免尖角焊缝，圆角过渡有利于降低应力集中。对于腐蚀性介质场景，桶体、扶把、阀门和紧固件的材料需统一考虑；若模型用于方案展示，可在装配中区分金属本色、滚轮红色制动件和黑色框架，以便评审时快速识别功能部件。

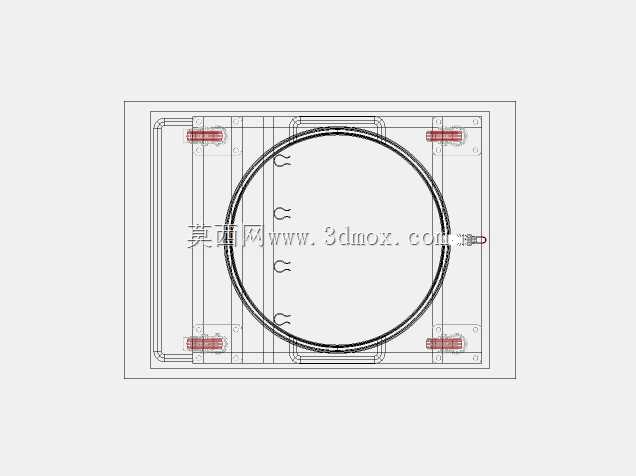

　　从外形边界看，设备宽度主要由底盘和脚轮外轮廓决定，高度由桶体与顶部挂架共同决定。推行通道设计时，不能只按桶径预留空间，还应计入脚轮支架、侧向阀门手柄以及人员推手所需的侧向余量。停放时，带刹脚轮应落在平整地面上；若作业点存在坡度，需在底盘下方设置额外止退块。顶部挂杆承载不宜按主承重梁处理，更适合放置轻型附件，重载仍应由底盘主梁和桶体支撑区承担。

　　建模过程中，可先确定桶体容积、桶径和高度，再反推底盘长宽；脚轮直径决定底盘离地高度，排放阀位置则受该高度限制。框架立柱不应紧贴桶壁，需保留清洗和观察间隙；底盘网格孔距要兼顾刚度与漏液效果，孔格过大时桶底支撑面积不足，孔格过小则排渣能力下降。整车结构没有冗余装饰，所有杆件、平板和轮组都围绕移动、承载、排放和近距离操作展开，适合作为轻型工艺储运设备的结构方案参考。
