薄型整体硬质合金圆锯片切削刃结构

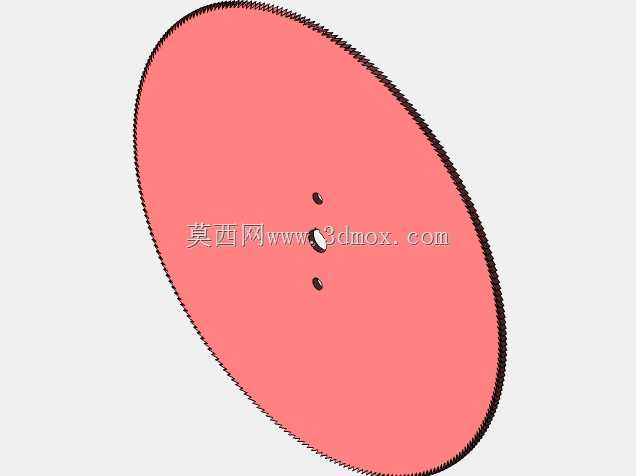

　　这一作品呈现的是一片薄圆盘式圆锯片的三维结构，主体为大直径扁平圆盘，外缘连续分布细密锯齿，中心设置主轴安装孔，孔周沿圆周方向布置若干小孔，用于定位、销接或辅助紧固。模型把锯片从齿形轮廓、盘体厚度到中心安装界面完整表达出来，适合用于锯切机构方案校核、刀具装配干涉检查以及切削部件的结构展示。

　　从实际加工场景看，这类薄圆锯片常用于金属棒料、管材、型材以及小型零件的切断与开槽。设备上，锯片通过中心孔与主轴或刀杆配合，端面由压盖压紧，外缘齿圈参与切削。与厚体铣刀相比，圆盘锯片的切削宽度更窄，材料去除量小，切入时排屑路径短，在批量切断工序中能够降低功耗并减少工件材料损耗。盘体上靠近中心的小孔并非随意布置，其位置需要与压紧盘、定位销或传动结构对应；若孔位偏离回转中心，高速旋转时会引入不平衡量，表现为振动增大、刃口崩损加快和切断面质量下降。

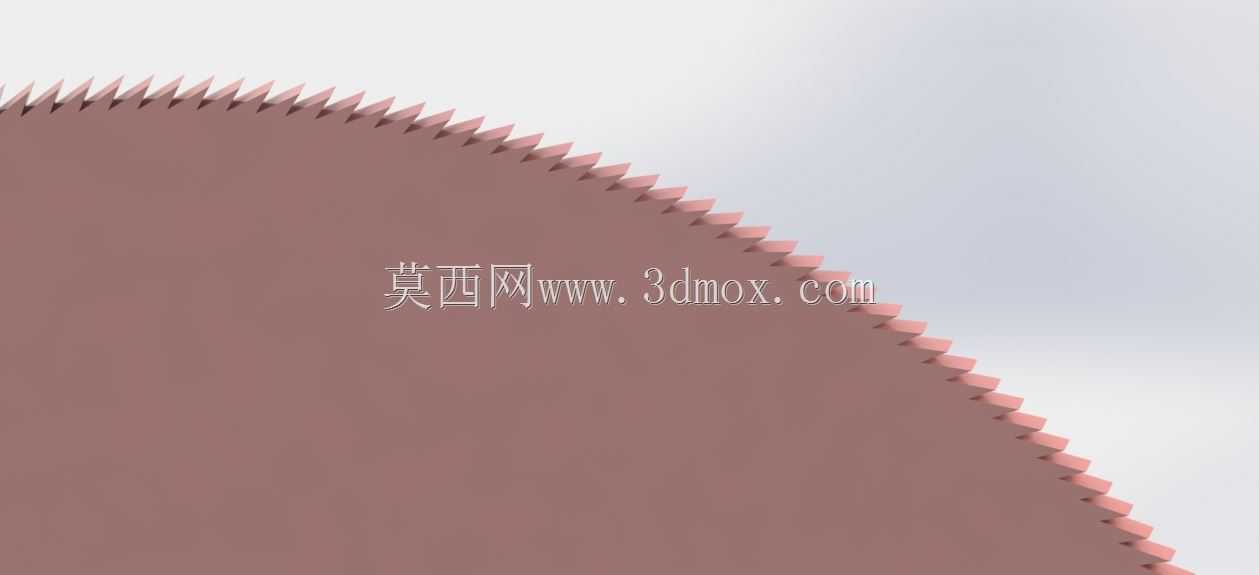

　　结构设计的重点首先在齿圈。外缘锯齿沿圆周连续排列，每个齿都承担切入、剪切和排屑作用。齿距不能只按外观确定：齿距过大，同时参与切削的齿数少，单齿负荷升高，薄盘容易在冲击下产生偏摆；齿距过小，则容屑空间不足，切屑在齿槽内挤压摩擦，会造成发热和堵屑。针对薄壁管件，通常需要较密齿形以保证切入平稳；针对较厚实心材料，则要保留足够容屑槽，使切屑能够顺利离开切削区。模型中细密连续的齿形更偏向精密切断或薄材加工场景，强调刃口数量和切削过程的连续性。

　　盘体厚度与直径的比例直接影响刚性和锯缝宽度。薄盘有利于减小切口宽度、节省材料，但刚性相对较弱，安装时对主轴跳动、压盖平行度和进给稳定性更敏感。若盘体在切削中发生轴向挠曲，锯缝会变宽，切面出现斜纹，严重时齿尖与工件侧壁摩擦，导致锯片过热。因此在三维建模时，不能只画出一个简单圆柱片，而应把外缘齿高、齿根过渡、盘体厚度变化以及中心孔配合关系表达清楚。齿根处应避免尖锐转角，因为锯齿承受周期性冲击，尖角会形成应力集中，容易成为裂纹起始位置；合理的小圆角过渡可以在不明显影响容屑的前提下提高齿根疲劳强度。

　　中心安装孔是动力传递和定位的基准。孔与主轴之间通常采用小间隙或精密配合，装配后由两侧法兰压盘夹持盘体，依靠摩擦力和端面约束带动锯片旋转。若仅靠小孔承受剪切传动，孔壁在反复启停和冲击载荷下容易扩孔或产生微裂纹。中心孔周围的小孔可用于销定位、减重或平衡校正，但所有孔系都应围绕回转中心对称分布，保证质量分布均匀。对于薄型锯片，压紧盘直径也需要匹配：压盘过小，盘体外侧悬伸过长，切削时容易颤振；压盘过大，则可能影响有效锯切深度或与工件、夹具发生干涉。

　　安装边界方面，锯片装入设备后需要确认三个空间关系。其一是径向空间，最大齿顶圆决定防护罩、夹具和工件送进路径的最小避让范围；其二是轴向空间，锯片厚度加上切削振动余量决定锯缝和护罩内侧间隙；其三是端面压紧空间，中心压盖、锁紧螺母或刀杆台阶不能突出到齿圈切削区域。三维装配时应检查锯片旋转至任意角度时，齿顶是否与夹具、送料机构或工件定位面碰撞，尤其在自动送料切断设备中，工件尾端靠近主轴时，压盘和锯片侧面的间隙往往比锯片直径更容易被忽略。

　　刃口几何也需要结合材料和冷却方式考虑。锯切金属时，齿尖承受机械冲击和热负荷，齿形前角、后角和倒角会影响切入阻力与刃口寿命。模型虽然主要展示整体外形，但在工程细化时可进一步区分齿顶面、齿侧面和容屑槽，使后续工程图能够标注齿距、齿厚、孔径、端面跳动等关键要求。对于需要渲染或机构演示的场景，圆盘表面可保留金属质感，齿缘通过细密阵列体现加工特征；中心孔和小孔则应保持清晰边界，以便装配时识别定位关系。

　　在维护层面，这类锯片属于易损切削部件，盘体若出现齿尖缺损、局部发蓝、端面翘曲或中心孔拉伤，就不能继续按高精度刀具使用。三维模型在设备设计阶段的价值，正是让设计者提前确定锯片规格、压紧方式、防护范围和锯切行程，避免后期因刀具包络空间不足而修改主轴或夹具。整体来看，该结构虽然外形近似圆盘，但真正影响使用效果的是齿圈参数、盘体刚性、孔系定位和安装压紧边界之间的配合。
