模块化工地施工安全隔离围挡

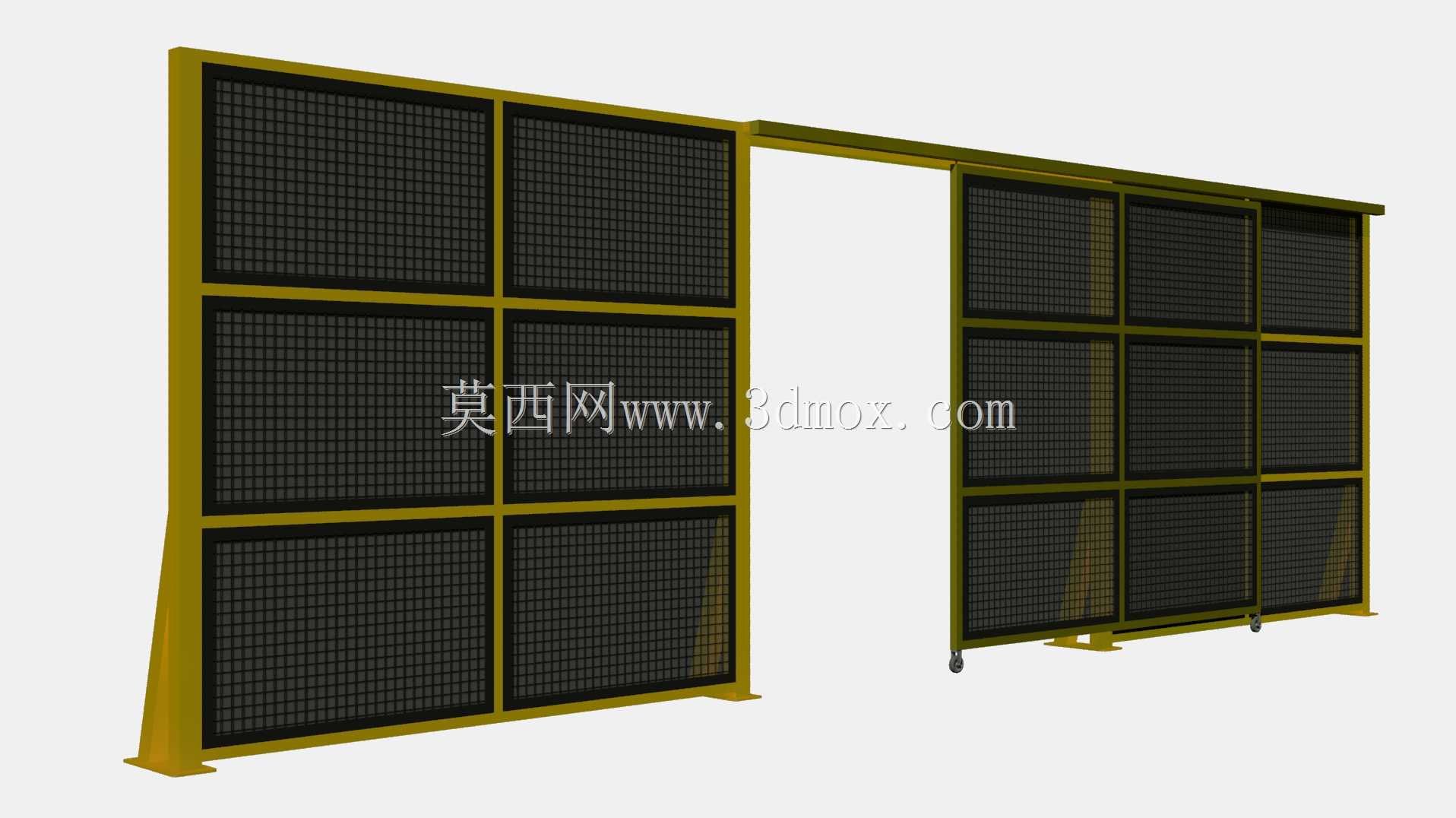

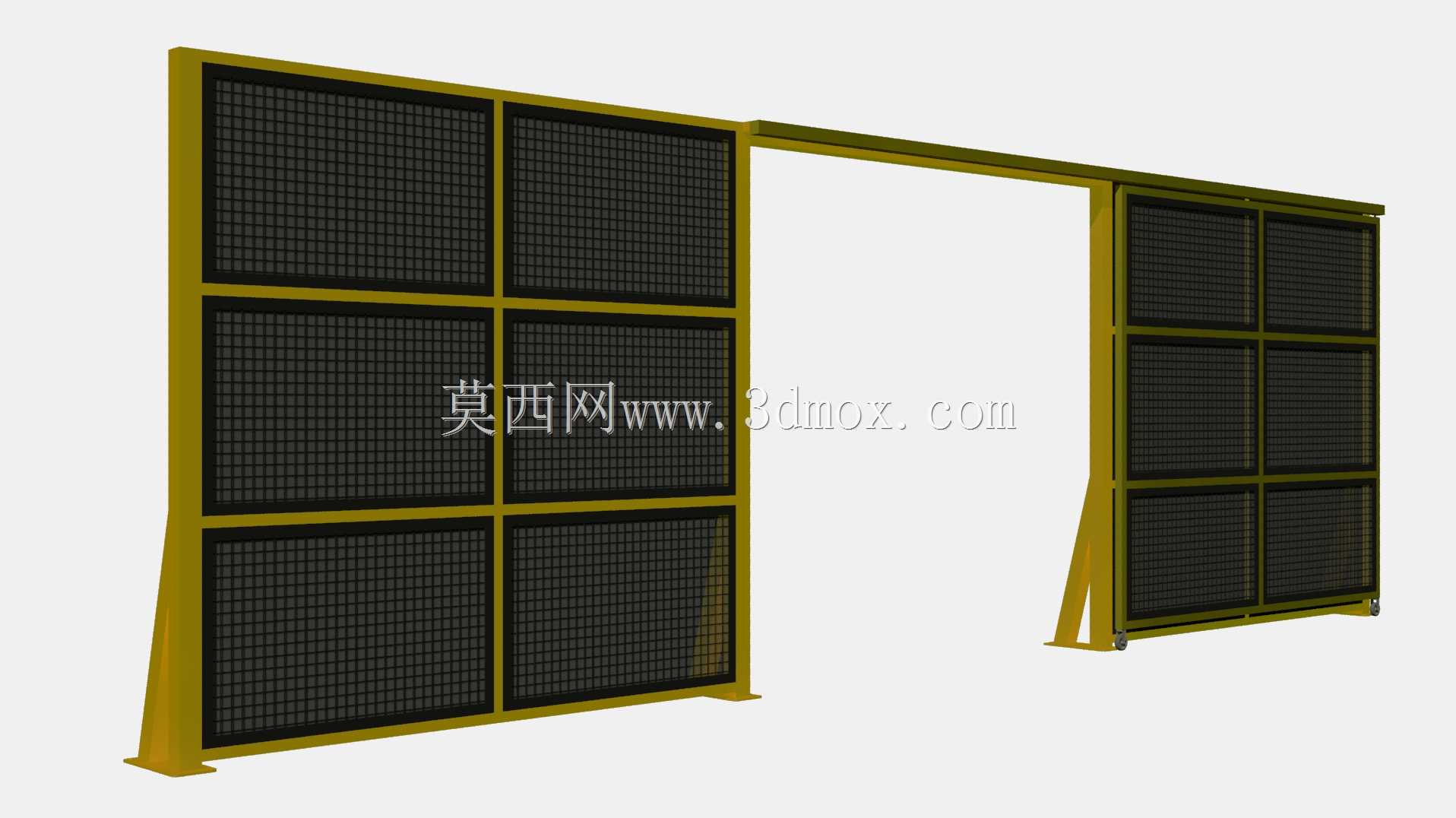

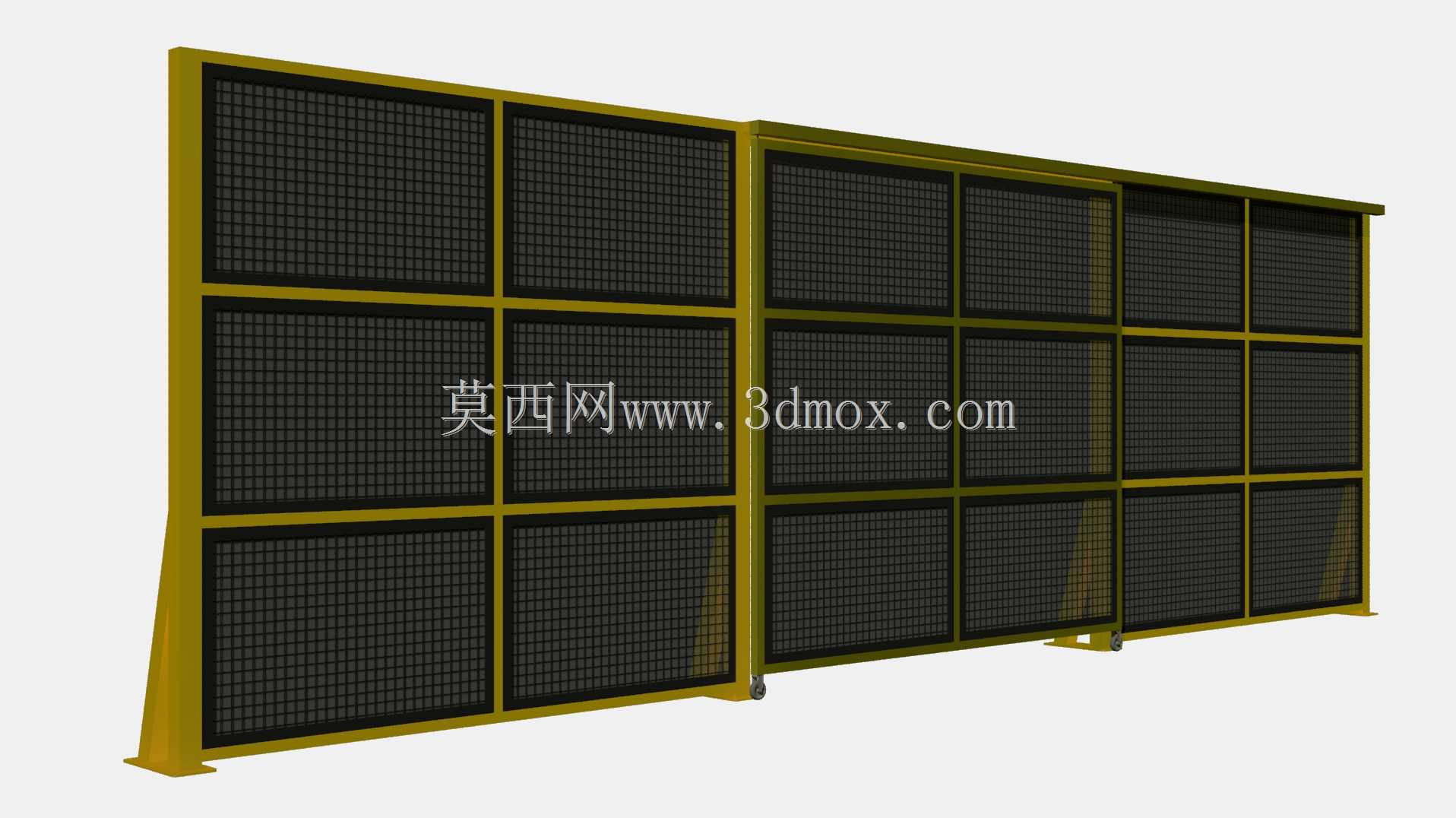

　　这套围挡结构在三维建模阶段最先要敲定的是分块拼接逻辑，整体由多组独立屏框单元沿直线串联而成，单块屏体采用矩形框架内嵌密目网格面板的构造，框架主型材选用方管焊接成型，边框转角处做满焊加固，网格面板采用冲孔金属网或钢丝编织网，既保证视线通透，又能阻挡施工碎屑向外飞溅，同时大幅降低整片围挡的风阻系数，在露天场地遭遇阵风时不会因迎风面过大发生倾覆。从现场使用场景来看，这类围挡主要部署在市政道路施工、厂区设备检修区、建筑工地临边洞口、堆场分区隔离等位置，作用是把作业区域与公共通行区域硬性隔开，阻止无关人员误入吊装、动火、深坑作业的危险半径，也能遮挡施工过程中的扬尘扩散，削弱切割、敲击作业产生的噪音向外传播。

　　设计时把每一片屏体的宽度控制在人工可搬运的范围内，高度按常规成人视线遮挡需求设定，底脚采用向外延展的斜撑支座，支座与地面接触的位置预留膨胀螺栓固定孔，在硬化铺装路面上可以直接打螺栓锁死，在泥土地面则可以搭配配重块压在底脚板上，不需要做混凝土基础，转场时拆卸螺栓就能整体转运。相邻屏体之间的连接采用侧边立柱插接配合卡扣锁紧的方式，立柱在厂内预制时就预留好对位插槽，现场拼装时把两片屏体的侧边对准立柱插槽推入，再穿入保险销锁定，整条围挡沿走向可以根据场地边界做直线排布，也能在转角位置更换专用转角立柱，实现90度甚至任意角度的折线转向，适配不规则的施工场地轮廓。屏体框架表面做醒目的黄色涂装，这是工地安全防护设施的标准警示色，

　　在白天光线条件下远距离就能被识别，网格面板做黑色哑光处理，避免阳光反射晃到过往车辆驾驶员的视线，部分屏体底部还预留了安装警示灯带、反光标识条的卡槽，夜间作业时可以嵌入频闪警示灯或者贴反光膜，提醒过往行人和车辆避让。结构受力校核上，重点验算底脚斜撑的抗倾覆力矩，按照当地常见的阵风风压取值，把整片围挡的迎风面荷载分摊到每一个底脚支座上，斜撑与主框架的连接节点采用加劲肋补强，避免大风工况下节点处焊缝撕裂。屏体的网格开孔尺寸经过权衡，开孔过大会失去阻挡碎屑的作用，开孔过小则风阻陡增，最终选定的孔径既能挡住混凝土碎块、焊渣这类常见施工飞溅物，又能让大部分气流穿过，显著降低风荷载。在实际排布安装时，首先要沿隔离边界放线定位，

　　确定每根立柱的落点位置，先把起始端的底脚支座固定到位，再逐片吊装屏体与立柱拼接，每拼接三段就复核一次整体直线度和垂直度，用垫片调整底脚高度，保证所有屏体的顶部边框处于同一水平面上，避免出现高低错台影响外观和连接精度。围挡的一端还可以预留活动门单元，门体采用同规格的屏体加装铰链和插销，作业人员和小型工具可以通过活动门进出隔离区，大型设备进出时可以快速拆解对应段的屏体，不需要破坏整体结构。这类模块化围挡相比传统的砖砌围墙或者彩钢瓦围挡，优势在于重复利用率极高，单个项目完工后可以全部拆解转运到下一个场地重新拼装，框架和网片只要漆面没有大面积破损就能持续使用，单次使用的摊销成本很低，而且所有零部件都实现了标准化互换，某一片屏体被车辆撞变形后，可以直接更换同规格的备用屏体，不需要整段返工。三维建模过程中把所有方管的壁厚、网片的丝径、连接孔的孔径和孔位都做了参数化驱动，后续如果需要调整围挡高度或者单片宽度，只需要修改对应的参数就能再生整套工程图，直接导出杆件下料清单和网片加工尺寸，给到车间就能直接切割、焊接、涂装，不需要二次测绘。
