西门子LOGO系列TDE文本显示操作终端

　　这套三维数模还原的是小型自动化控制系统里常见的文本显示操作终端，对应西门子LOGO!系列的TDE面板单元，在分布式控制柜、小型设备操作台、楼宇自控箱以及教学实训台里都能见到它的身影。这类终端的核心定位不是承担复杂运算，而是作为底层逻辑控制器与现场调试人员之间的交互窗口：把控制器内部的定时器状态、输入输出点位通断情况、模拟量采集数值、故障告警代码直接呈现在屏幕上，同时通过面板按键完成参数修改、手动强制输出、程序启停切换这类现场操作，省去了调试人员每次接电脑连编程软件的麻烦。

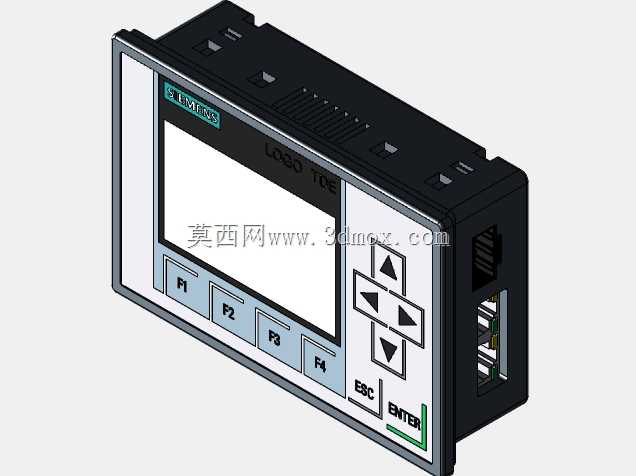

　　从整机结构来看，数模完整保留了产品的三段式布局特征：正面是嵌装在浅灰边框内的液晶显示区域，屏幕下方横向排布F1到F4四颗功能快捷键，右侧集中布置方向导航键组，包含上下左右四个移位按键，下方独立设置ESC退出键与ENTER确认键，按键分区完全贴合现场操作的肌肉记忆——调试人员戴薄劳保手套也能准确区分功能键与导航键，不会出现误触。屏幕左上角预留了品牌标识位，整机前面板做了轻微的下沉边框设计，对应实际产品的面板密封结构，安装后前面板防护等级可以满足车间多尘、偶尔溅水的使用环境。

　　壳体部分采用工控产品典型的黑色阻燃ABS塑壳，数模里把壳体顶面的散热格栅、卡扣定位槽、侧边的接线通讯接口都做了如实还原：顶面的细密格栅是内部主板与电源模块的自然散热通道，长期通电运行时热量可以通过格栅对流散出，避免密闭壳体内温度累积加速液晶与电容老化；壳体两侧的弹性卡扣是面板嵌入式安装的核心结构，安装时只需要在控制柜门板上开出对应尺寸的矩形开孔，把终端从门板正面推入，两侧卡扣会自动卡在门板内侧，不需要额外打螺丝固定，拆装维护都很方便。侧边露出的接口区域对应产品的通讯扩展口与电源接线端，用来和LOGO!主机模块通过专用通讯线连接，同时完成24V直流供电，接线端子做了防呆设计，现场接线时不会出现插反的问题。

　　做柜体布局设计的时候，这类文本终端的安装边界需要提前预留清楚：首先是门板开孔尺寸要严格匹配壳体的嵌装公差，开孔边缘和终端边框之间预留1毫米左右的安装间隙，方便推入同时保证前面板的密封胶条可以完全压实门板；其次是终端后方的壳体内伸长度要计入柜内走线空间，不能让后方的通讯线、电源线被线槽或者其他元件挤压，通常要在终端正后方预留至少30毫米的走线弧度空间，避免通讯线过度弯折影响通讯稳定性。面板正面的操作空间也要考虑，终端周围不要布置急停按钮、转换开关这类高频操作元件，保留足够的手指按压空间，避免操作按键时碰到相邻器件。

　　数模的按键细节处理也贴合实际产品的工艺：所有按键都是一体化硅胶按键，字符丝印在按键表面，F功能键用来快速绑定用户自定义的画面切换功能，方向键在参数编辑时负责移动光标、增减数值，ESC用来退回上一级菜单，ENTER确认参数写入，整套交互逻辑不需要额外外接鼠标键盘，完全靠面板按键就能完成所有日常调试操作。屏幕采用单色点阵液晶，在车间不同光照角度下都能清晰读取字符，相比彩色触摸屏成本更低、抗油污能力更强，在简单逻辑控制的场景下性价比远高于高端人机界面。

　　在三维建模阶段，这类产品的结构还原重点集中在几个配合位置：一是前面板和后壳的拼接止口，要保证数模里的装配间隙和实际产品一致，做柜体干涉检查时不会出现误判；二是侧边卡扣的弹性行程，要还原卡扣被压入时的变形空间，模拟安装过程时可以验证门板厚度的适配范围，这类终端通常适配1到4毫米厚度的冷轧钢板门板；三是接口的位置与朝向，数模里接口的开口方向、针脚定义位置都和实物对齐，后续做柜内布线设计时可以直接从模型里引出通讯线路径，统计线缆长度，避免现场接线时出现线长不够或者接口被遮挡的问题。

　　这类文本终端在实际项目里的适用场景非常明确：小型恒压供水控制柜、小型输送线控制箱、农用灌溉控制装置、小型暖通空调机组的本地操作端，都会选用这类面板，它不需要承担复杂的曲线显示、多画面组态功能，只需要完成基础状态显示与参数设定，结构简单、故障率低、对现场环境适应性强，数模完整还原了整机的外形特征与安装结构，可以直接用于控制柜的三维布局设计、操作面板排布校验以及设备装配演示。
