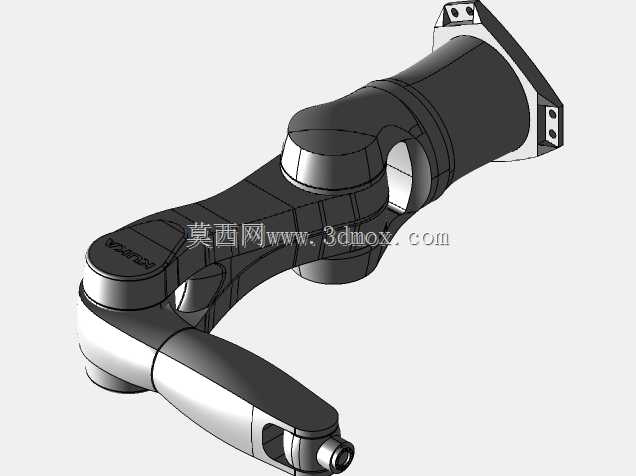

六轴重载工业机械臂本体结构设计

　　这套六轴重载机械臂本体结构，面向中大型工件的搬运、上下料、码垛、焊接变位与机床辅助作业场景，在汽车整车及零部件产线、重型机加工车间、钢结构焊接工位、物流仓储重载分拣区都有成熟的应用对应。整机采用串联多关节布局，从底座安装法兰到末端执行器接口依次布置六个旋转自由度，底座承担整机倾覆力矩与径向载荷，大臂、小臂通过中空关节串联，末端法兰预留标准安装孔位，可快速适配夹爪、焊枪、吸盘、打磨头等不同工艺执行端。

　　从现场安装边界来看，底座采用大面积法兰盘结构，周向均布多组沉头安装孔，安装时需配合预埋钢板或高强度钢结构支座，保证作业过程中整机的抗倾覆能力；底座法兰的定位止口做了凸台配合设计，现场就位时可以直接靠止口完成径向定位，不需要反复打表找正，大幅缩短产线调试周期。整机水平伸展覆盖半径适配大工位作业需求，竖直方向抬升行程可覆盖从地面托盘到高位料架的取放范围，关节处的运动包络在建模阶段已做完整干涉校验，大臂俯仰、小臂摆动、腕部三轴旋转的全行程范围内，本体各段壳体、线缆预留通道之间均无硬干涉，周边防护围栏的安全距离可以按照本体最大回转半径外加安全余量直接划定。

　　结构设计上，各关节壳体采用铸铝与高强度钢件组合的思路，承载侧的关节支座、臂体连接法兰选用厚壁铸钢件，保证重载启停瞬间的刚性，非承载的外护罩采用轻量化铝合金曲面壳体，既降低整机自重，又能避免车间焊渣、切削液飞溅直接侵入关节内部。关节内部预留了中空走线通道，伺服电机动力线、编码器线、末端气路管线均可从臂体内部穿过，外部无拖链裸露，既减少车间粉尘、油污对管线的磨损，也避免外部管线在机械臂高速回转时与周边工装发生剐蹭。腕部的三个关节紧凑集成，末端法兰端面做了平整加工，孔位间距符合通用工业机器人末端安装标准，用户更换不同工艺工具时不需要额外加工过渡连接板。

　　实际选型对接时，这类重载臂的核心优势在于大负载下的轨迹稳定性，臂体的截面采用变厚度箱型设计，靠近底座的大臂段截面尺寸更大，承担整机最大的弯矩，往末端延伸的小臂段逐步收窄截面，在保证末端定位刚性的前提下尽可能降低运动惯量，让高速启停过程中臂体的振动衰减更快，长时间重复作业的定位精度保持性更好。关节处的密封结构采用多层迷宫槽加密封圈组合，车间常见的切削液喷淋、焊接烟尘、金属粉尘都难以进入关节腔体，日常维护时只需要按照周期在注油孔补充润滑脂，不需要频繁拆解臂体。

　　建模过程中对每一处安装配合面都做了公差预留：底座止口配合采用过渡公差，臂体之间的连接螺栓孔做了对位间隙设计，腕部法兰的安装孔位与通用工具坐标系原点严格对齐，工程师在做产线仿真时，可以直接导入该本体模型，在软件中验证工位布局、工件取放路径、周边设备的安全间距，不需要额外逆向测绘臂体外形。针对不同的作业场景，该本体既可以倒装在龙门架上完成下方工件的大范围焊接，也可以正装在地面支座上完成重型工件的码垛转运，关节的运动角度限位在结构上预留了机械挡块安装位，现场调试时可以根据实际工位的干涉情况加装限位块，避免程序误操作导致臂体碰撞周边设备。
