多关节工业搬运机械臂本体结构

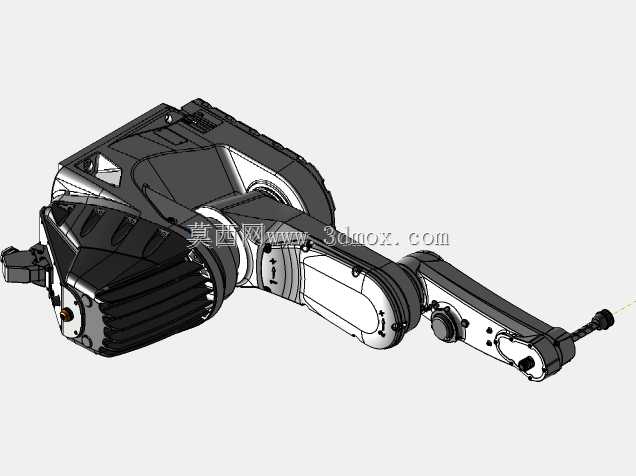

　　该结构呈现的是一台面向轻载高速作业场景的多关节工业机械臂本体，整体采用水平关节与摆动腕部组合的构型，适合在电子装配、小件分拣、包装码垛、检测上下料以及实验室自动化产线中承担重复性取放动作。从外观轮廓可以看出，设备将驱动电机、减速单元、走线通道和关节壳体高度集成，基座部分体积较大，内部容纳主驱动与控制相关安装空间，外侧布置散热筋结构，用于连续运行时降低电机和传动部件温升。大臂与小臂之间通过回转关节串联，关节处保留了明显的轴承座、端盖和紧固连接特征，末端则延伸出较细的腕部连接轴，可适配夹爪、真空吸盘、视觉检测探头或小型电动工具。

　　在实际产线布置中，这类机械臂通常固定在工作台、机架或流水线旁，基座底面需要提供平整安装面，并预留螺栓固定区域。选型和布局时不能只看臂展长度，还要结合末端负载、关节速度、重复定位精度以及周围防护空间进行干涉校核。模型中各关节的相对比例能够帮助工程师判断运动包络：基座承担整机支撑和第一轴回转，肩部连接大臂并实现俯仰，肘部连接小臂，腕部则负责末端姿态调整。由于小臂末端较窄，工具法兰附近应留出足够空间，避免夹爪抓取工件后与臂体、线缆或周边工装发生碰撞。

　　设计思路上，该机械臂强调轻量化与刚性的平衡。靠近基座的壳体造型厚实，主要承受整机倾覆力矩和传动反力；向末端延伸的臂段逐渐收窄，以减少运动惯量，提高启停响应速度。外壳曲面并非单纯装饰，而是围绕电机轮廓、减速器外径、线缆弯曲半径和维护盖板进行包覆。关节侧面可见的螺钉分区，暗示端盖可拆，便于内部传动件检修；壳体上的凹凸筋条既增强局部刚度，也为散热和造型识别提供条件。对于三维建模人员而言，重建此类设备时应先确定各关节轴线、臂段长度和法兰坐标系，再补充电机罩、检修盖、密封边、螺栓孔和走线槽等细节。

　　在自动化工作站中，该臂可承担电路板搬运、小型零件排列、试剂盒转运、五金件上下料等任务。若用于分拣，通常在末端安装真空吸盘或平行夹爪，并与视觉系统、传送带编码器配合；若用于装配，则需要在腕部附近控制工具重量和偏心距，因为偏心负载会放大肘部和腕部扭矩。安装边界方面，基座周围应预留维护开门和线缆弯曲空间，臂体最大伸展位置要与安全围栏、人员通道、料盘和相邻设备保持距离。走线宜从基座内部或侧向拖链引入，避免随关节反复摆动时拉扯。

　　从结构表达看，模型完整保留了机械臂的外部形态、关节分段和末端接口关系，适合用于产线方案布局、机器人工作站干涉检查、夹持器适配设计以及教学演示。工程应用中，可在此基础上补充末端执行器、工件料盘、安全护栏和控制柜位置，进一步验证抓取节拍、可达范围和维护空间。
