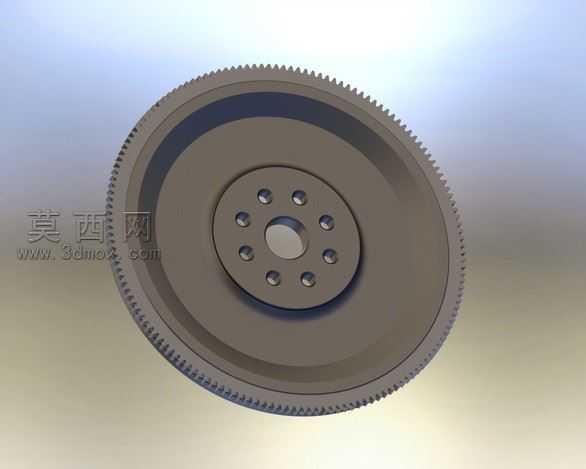

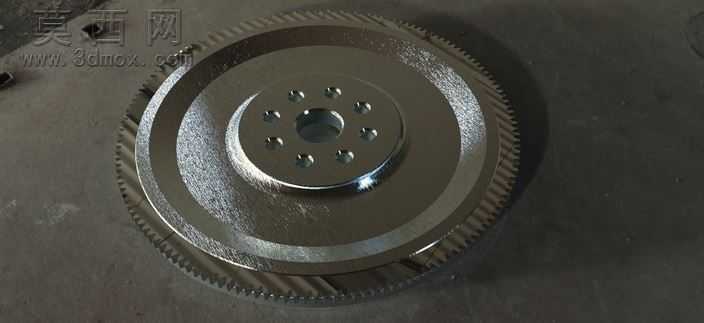

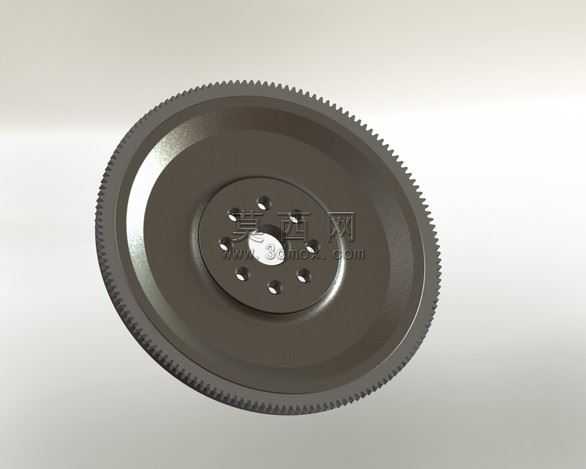

本飞轮模型采用三维参数化建模方式完成整体结构搭建,建模过程中先以旋转特征构建飞轮的盘式基体,通过对盘体截面轮廓的精准绘制,保证基体部分的厚度过渡、中心凸台与外缘轮缘的尺寸比例符合内燃机飞轮的实际设计规范。针对外缘的齿圈结构,采用渐开线齿形参数化生成单个轮齿后,通过圆周阵列完成整圈齿的排布,建模时严格控制齿距、齿高、齿厚参数,确保齿形与启动马达齿轮的啮合匹配度,避免出现传动干涉问题。中心安装区域采用阵列孔设计,通过圆周均布的螺栓安装孔实现飞轮与曲轴输出端的可靠连接,建模时对孔位的位置度、孔径公差进行了参数约束,还原实际装配的精度要求。材质渲染阶段,为飞轮整体赋予了铸铁类金属材质,调整材质的粗糙度、金属度参数,还原铸铁件表面略带哑光的金属质感,同时对中心安装面、齿面等机加工区域单独设置材质参数,区分加工面与非加工面的视觉差异,提升模型的真实感。结构设计上遵循飞轮的功能逻辑,外缘轮缘部分做了加厚处理以保证足够的转动惯量,实现储能、稳定引擎转速的核心作用,盘体部分做了合理的减重设计,在保证结构强度的前提下降低整体重量,中心凸台部分做了加强结构处理,避免高速旋转时出现应力集中问题。整体建模过程完全参照真实内燃机飞轮的设计逻辑,各部分结构比例协调,特征细节完整,既还原了飞轮的外观形态,也准确体现了其作为引擎动力传动核心部件的结构特性,可用于引擎运动原理研究、传动结构教学演示等场景。
