航模动力锂聚合物电池组结构

　　该结构对象为航模及小型无人飞行器使用的三串锂聚合物动力电池组，建模重点集中在电芯封装外形、出线方式、接头占位和整机装配边界上。实际应用中，这类电池通常安装在固定翼飞机、多旋翼无人机、小型遥控车或实验性移动平台内部，为电机调速系统提供短时大电流输出。与普通消费电子电池不同，航模动力电源更强调放电能力、重量分布、固定可靠性以及线束在振动环境下的抗疲劳表现，因此三维结构不能只表现一个长方体电芯，还需要把热缩膜包覆后的圆角、标签区域、引线弯曲半径和接插件干涉关系一并纳入。

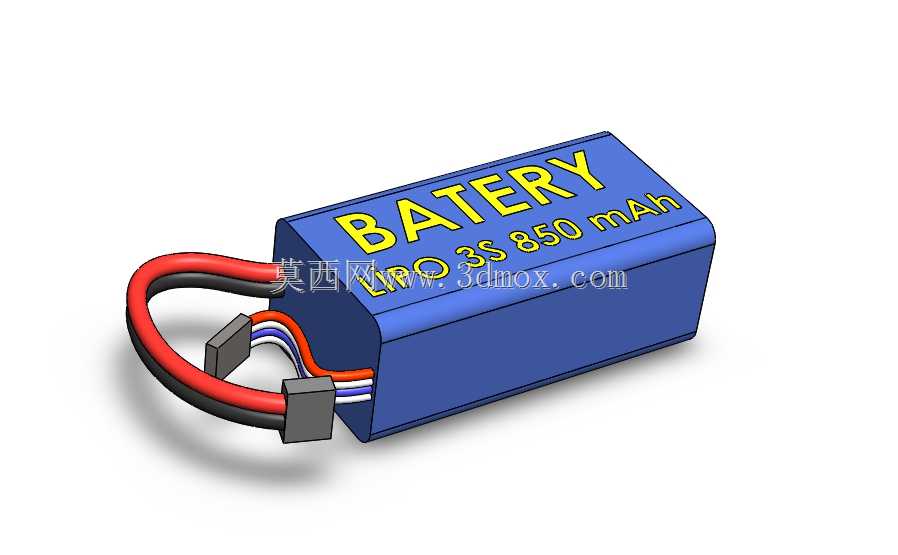

　　从外形看，主体采用近似矩形的软包电芯组合，外部以蓝色热缩封装层统一包覆，边角保留软包电池常见的小圆角过渡。模型表面设置了醒目的参数标识区域，用于表达额定容量、串联节数和动力类型等信息；这些标识在真实产品上不仅承担识别作用，也会影响维护时的接线核对。工程建模时，可将主体拆分为电芯本体、外包覆层、正面标签、正负极动力线、平衡线束和端部接头等部分，使后续出工程图或做装配检查时能够分别控制材质、颜色和干涉状态。

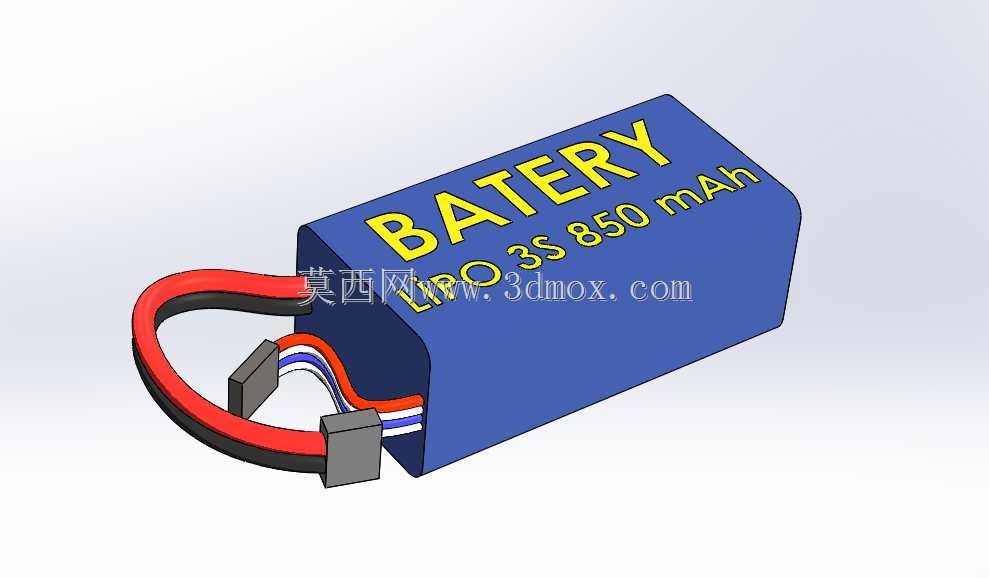

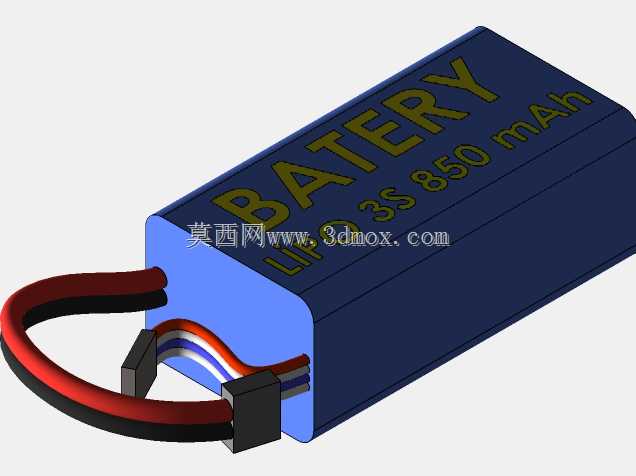

　　出线端位于电池短边一侧，粗红、粗黑两根线缆承担主回路电流传输，细白线组用于三串电芯的电压采样。线束从封装端引出后形成自然弯曲，红色与黑色动力线先以较大半径回弯，再汇合至灰色接插件；这种形态对应实际装机时为避让机身隔框、飞控板或碳纤板而预留的走线空间。建模时不宜把线缆做成完全笔直的理想状态，因为航模电池在狭窄舱位内经常需要弯折布置，若忽略最小弯曲半径和线束回弹占用，装配阶段容易出现插头无法到位、线皮被舱盖压住或平衡线被拉紧的问题。

　　端部接头采用块状灰色连接器表达，接线片与线缆之间保留过渡段。动力接插件的位置决定了电调端插拔方向，也影响电池在机舱中的抽拉路径。对于需要频繁更换电池的无人机，电池仓通常会设计成侧向或前向开口，接头高度、宽度以及手指操作空间都要提前校核；若电池模型只给出主体尺寸而没有接头和线束包络，结构设计师在做仓体限位时会低估实际占用长度。合理的做法是在数模中保留插头完整外形，并把线束最大摆动范围作为装配检查参考。

　　安装边界方面，电池主体的长宽高需要与机身电池仓、绑带位置和重心调节范围相匹配。软包锂聚合物电池虽然没有坚硬金属外壳，但在使用中仍需避免局部挤压和尖锐棱边接触，因此仓体内侧通常铺设泡棉或设置圆角挡边。三维布置时，电池底面应与支撑面充分接触，绑带跨过主体中部而非引线区域，插头端留出不小于手动插拔的操作距离。若用于多旋翼，电池常沿机身纵轴布置，通过前后移动调整重心；若用于固定翼，则可能塞入机头或机翼中部，此时还要考虑线束朝向与检修开口的关系。

　　功能特性上，三串构型对应较高的平台电压，能够满足无刷电机在起飞、爬升或机动飞行时的瞬时功率需求。容量规格决定续航时间，但结构设计阶段不能单纯追求容量增大，因为电芯体积和重量会同步增加，并改变飞行器惯量。模型通过主体比例、线缆直径和接头尺寸呈现了动力电池与小型信号电池的差异：主回路线径明显更粗，接插件更厚重，平衡线则细而集中。这种细节有助于在总装阶段区分功率路径和采样路径，避免弱电线路被误当作承力线束。

　　设计思路上，该结构适合作为航模电源系统布置的参考件使用。主体可参数化调整长度、宽度和高度，以适配不同容量电芯；出线端可根据实际机型修改线束弯曲方向，接头也可替换为 XT 系列、T 插或其他航模连接器。进行整机干涉检查时，应重点关注电池上表面与舱盖间隙、线束与螺旋桨旋转区域的距离、插头与机架立柱的冲突，以及电池取出过程中平衡线是否会勾住周边零件。通过把软包主体、封装层、动力线、平衡线和连接器完整建出，结构人员可以在方案阶段更真实地评估电池仓容积、维护便利性和飞行平台的重心调整空间。
