管道环形金属伸缩补偿密封环结构

　　该环形构件主要用于管道系统中补偿热胀冷缩、安装偏差与微小振动，常见于通风管路、工业排气道、烟气通道以及需要轴向或角向位移吸收的连接部位。实际工程里，管道在温度变化、设备启停、基础沉降或装配误差影响下会产生长度变化和错位，如果两端采用刚性连接，焊缝、法兰螺栓和设备接口容易承受附加应力，严重时会出现拉裂、泄漏或支座过载。该类伸缩补偿结构通过环形金属本体与外侧柔性密封层配合，在保证通道贯通的同时提供一定变形余量，使管路应力能够在局部释放。

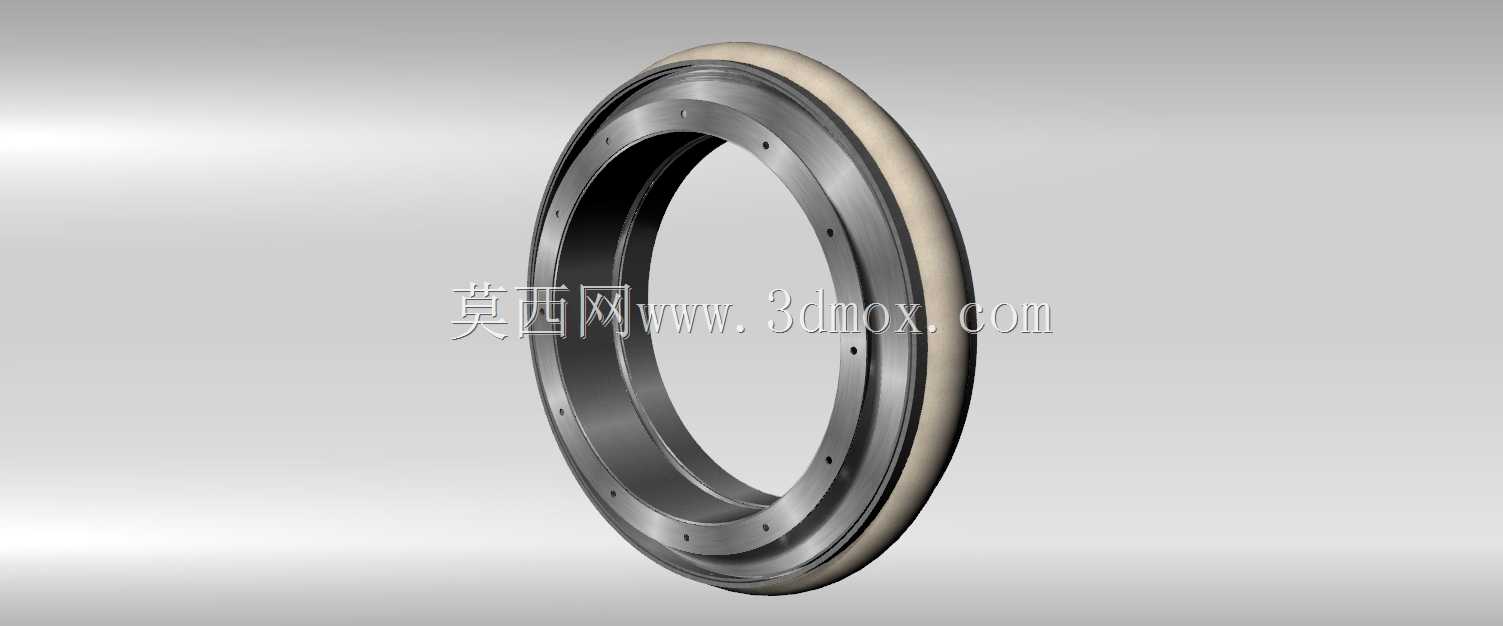

　　从外形看，零件为大直径薄壁回转体，中心为完整圆形通流截面，内侧金属环承担定位、支撑和连接作用，外圈浅色包覆层承担密封、贴合和缓冲作用。金属部分采用阶梯式环面结构，轴向宽度相对外径较小，适合安装在两段管道或设备法兰之间。环体上沿周向布置多个安装孔，孔位分布在同一节圆上，用于穿装螺栓或与配对法兰压紧；建模时需要重点保证孔位的圆周均布、孔轴线与环端面垂直，以及两端面的平行度，否则现场装配时会出现螺栓干涉、密封面压合不均等问题。

　　结构设计的核心不在于复杂传动，而在于边界协调。首先要确定通流内径，它决定介质通过能力，不能因为补偿功能而明显缩小通道截面积；其次确定外径与螺栓孔节圆，使其能够匹配既有管道法兰标准或设备接口尺寸；再次确定轴向厚度，给柔性层和金属支撑环留出足够空间。金属内环表面设置多道台阶和圆角，一方面增强薄壁环的刚性，避免压紧后发生翘曲，另一方面为柔性密封层提供包覆和限位位置。外圈柔性层沿环向连续覆盖，装配后被夹在两个配合面之间，可填充微观不平度，降低气体或粉尘泄漏风险。

　　在三维建模过程中，回转主体适合先通过剖面轮廓旋转生成，再对安装孔进行圆周阵列。剖面轮廓需要把金属环的内孔、端面、台阶、倒角、密封层厚度以及两者结合边界表达清楚。薄壁件不能只做单一圆柱面，否则工程出图时无法体现压接区域和强度过渡；孔位周围也应保留合理边距，避免孔壁距环边过近导致压紧时局部变形。圆角处理同样重要，金属环与柔性层交界位置若采用尖锐棱边，实际生产中容易产生应力集中，也不利于包覆材料贴合。

　　安装场景上，该构件通常夹装在固定管道与活动设备、两段风管或烟道法兰之间。螺栓穿过环体孔位后按对角顺序逐步拧紧，使柔性层均匀受压。它不像大型波纹膨胀节那样承担大位移量，更适合小行程补偿、密封隔离和降低装配精度要求的场合。选型时需核对管道内径、法兰外径、孔数、孔节圆、轴向可用空间以及介质温度；若用于高温烟气或腐蚀环境，还应在材料层面考虑金属环耐温性和外层密封材料的老化、耐磨特性。

　　从维护角度看，这种环形补偿件位于连接界面，检查时主要观察外圈密封层是否有挤出、龟裂、局部压痕，金属环孔位是否变形，端面是否保持平整。若环体受压后偏斜，往往说明配对法兰平行度不足或螺栓预紧顺序不当；若外围出现泄漏痕迹，则可能是密封层压缩量不够、端面有异物或孔径匹配存在偏差。三维设计阶段把这些安装关系表达清楚，能够减少现场试装次数，也便于后续工程图直接转化为加工与采购依据。
