无人机折叠螺旋桨9x6结构设计

　　折叠螺旋桨主要面向小型多旋翼、固定翼复合布局以及便携型无人飞行器的推进系统使用。与固定式桨叶相比，折叠结构在设备收纳、运输和现场展开方面具有明显优势：桨叶可绕桨毂铰接位置转动，停机后向机身或机臂方向收拢，减少整机外包络尺寸；起飞前依靠离心力和气动载荷自动展开，并在工作位置形成稳定的推力输出面。这类结构特别适合需要频繁外场作业、背包携带、车载转运或快速部署的飞行平台，也常用于航测、巡检、教学验证和小型无人机原型开发。

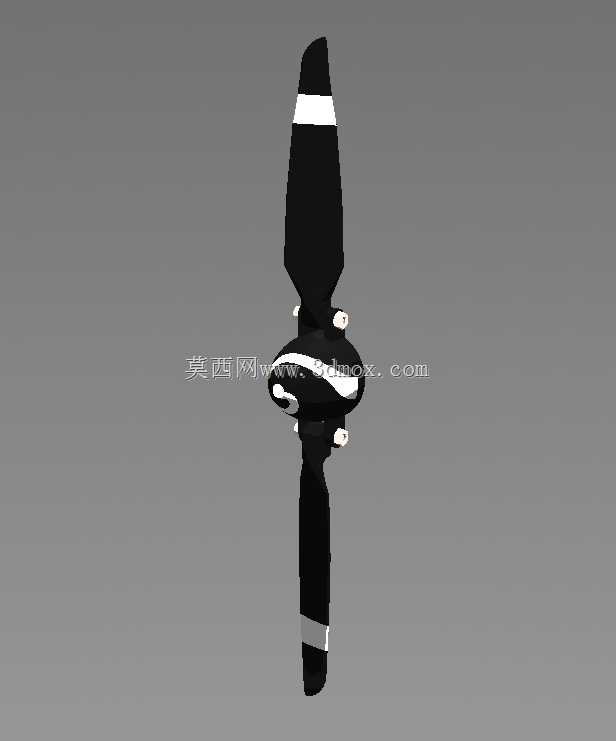

　　该模型围绕9x6规格桨叶进行三维表达，重点呈现两片细长桨叶、中央桨毂、铰接轴位以及桨叶折叠后的相对关系。9x6通常表示桨叶直径与螺距的名义规格，实际选型时还需要结合电机KV值、起飞重量、巡航速度、电池电压和机架尺寸进行匹配。桨叶展向较长，叶尖区域速度高，因此外形采用由根部向尖部逐渐收窄的细长翼型轮廓；根部承担弯矩和扭矩，截面过渡更厚实，叶尖则相对薄而窄，以降低阻力并改善高速旋转时的气动效率。

　　从结构设计角度看，折叠桨的关键并不只是把桨叶做成可转动，而是要保证展开后定位可靠、旋转过程中不发生异常回折。桨毂中心需要与电机轴输出端保持同轴，铰接孔的轴线应与旋转平面形成合理关系，使桨叶在电机加速时能够顺畅甩开。桨叶根部与桨毂夹片之间需要预留适当间隙：间隙过小，转动卡滞，折叠和展开不顺；间隙过大，桨叶在推力脉动下会产生拍击和松动，进而引起振动。实际工程中通常通过轴销、垫片、夹紧块或弹性限位结构控制阻尼，使桨叶既能手动折叠，又能在旋转时稳定保持工作姿态。

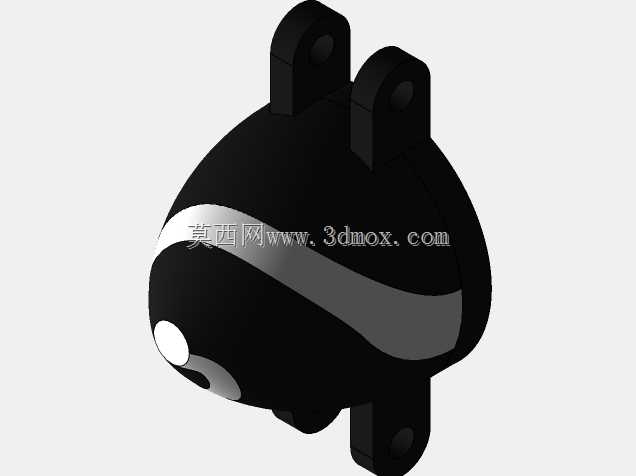

　　安装边界方面，中央桨毂的轴孔、压紧面和锁紧方式必须与电机轴端匹配。常见小型动力系统采用电机轴穿入桨毂后，由桨帽、压片或自锁螺母固定；设计时需关注桨毂底面与电机安装面的贴合范围，避免压紧点落在薄弱区域。桨叶展开后的旋转直径决定了机臂间距、机身宽度和离地高度，若相邻桨叶旋转圈存在交叠，或桨尖与机身、脚架、载荷舱距离不足，就会在飞行中产生干涉风险。折叠状态下还需检查桨叶收拢方向，确保其贴合机臂或机身轮廓，不被电池、舵机、线缆和外壳卡住。

　　气动层面，螺旋桨在旋转时把电机扭矩转化为轴向拉力，桨叶各截面的线速度从根部到叶尖逐渐增大，因此桨距角、弦长和翼型厚度需要沿展向协调变化。模型中叶尖带有醒目的色带标识，这类标识在真实产品上既可用于旋转方向识别，也能在外场检查时快速判断桨叶是否装反。黑白对比区域还有助于高速旋转或视频记录中观察桨叶状态。对于渲染表现而言，桨叶表面应体现复合材料或注塑件的连续曲面特征，根部圆角、铰接块和桨毂包覆外形都需要保持光顺，避免出现折面导致应力集中。

　　在受力分析上，桨叶工作时同时承受离心拉力、气动弯曲力矩、交变振动和起降冲击。根部铰接区是载荷传递的核心位置，截面不能突然缩小；轴孔周边应保留足够壁厚，并通过圆角释放应力。桨叶前缘通常需要更高的抗碰擦能力，后缘则较薄，以维持气动外形。折叠机构的销轴要承受剪切和反复摩擦，材料与热处理方式需与桨毂材料匹配；若采用塑料桨叶配合金属销轴，应关注磨损后间隙增大的问题。

　　设计建模时，可先确定旋转直径、桨距、根端安装宽度和折叠收拢包络，再建立单片桨叶的翼型骨架。曲面沿展向放样后，需要检查叶根与铰接座的连接厚度、前后缘闭合情况以及两片桨叶的对称关系。桨毂部分应留出电机轴孔、压帽空间和桨叶转动角度范围，并在装配环境中模拟展开与折叠两个极限位置。展开位置要验证桨叶端面是否贴合限位，折叠位置要验证桨叶与中心罩、机臂或机身之间的最小间隙。通过这样的结构处理，折叠螺旋桨既能满足便携收纳需求，也能在动力输出时保持稳定、可靠的推进性能。
