半英寸快装卡箍套环紧固结构设计

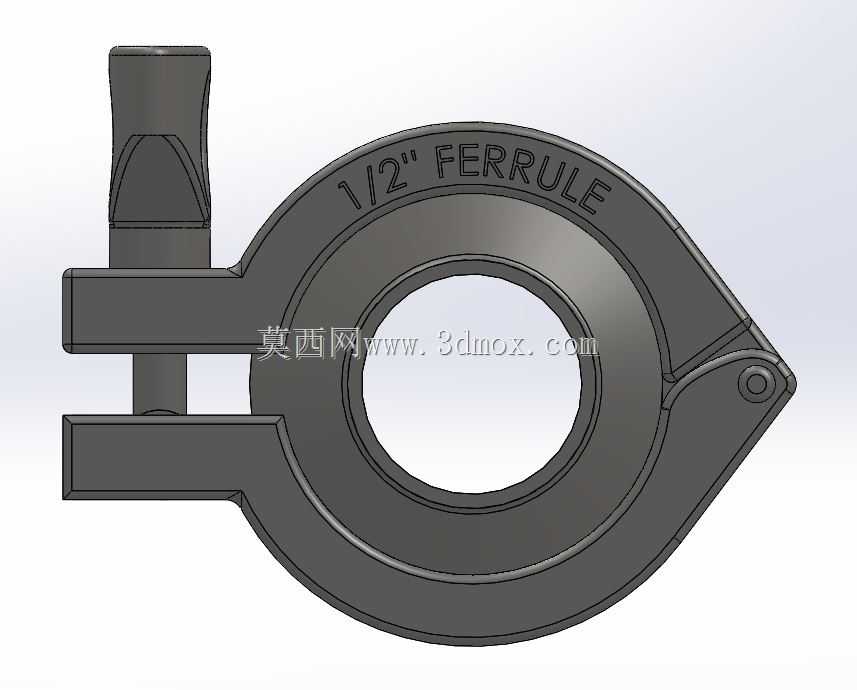

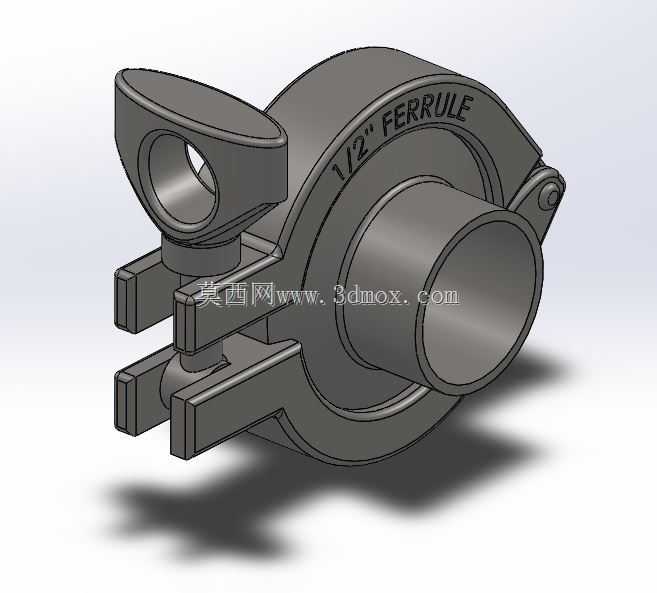

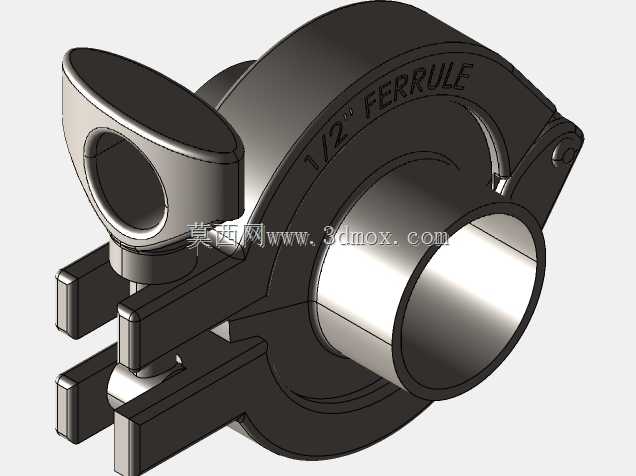

　　在洁净流体管路、食品级输送管线以及小型实验台架的配装作业里，半英寸规格的快装卡套是拆装频次极高的连接件，这套结构把抱箍环、对接衬套和铰接锁扣整合为一体，核心作用是在两段带翻边的管路端口之间提供均匀周向压紧力，替代传统法兰多螺栓紧固的繁琐工序，日常运维中单人即可完成管路的装拆，无需依次拧紧多组紧固件，大幅缩短管线清洗、物料切换和检修停机的时长。从结构布局来看，环形抱箍本体的内圈加工有与管路翻边外缘匹配的限位凹槽，合模扣合后凹槽会同时卡住两侧管路的翻边端面，当锁耳处的紧固件收紧时，压紧力沿环体周向均匀传递到整个密封接触面，不会出现局部偏压导致的密封垫错位、渗漏问题。环体侧面一体铸出的铰接销轴座，让卡箍的两个半环可以绕销轴翻转开合，

　　管路对接时不需要把整个卡箍从管端提前套入，现场配管时即便相邻管路已经完成固定，也可以直接翻开卡箍卡在对接缝位置再扣合锁紧，对狭小安装空间的适配性远优于整体式紧固环。卡箍一侧延伸出的带孔吊耳结构，是现场安装时很实用的附加设计，这个吊耳既可以穿装定位销，把卡箍点位临时固定在支架的预设孔位上，避免管路充压后出现轴向窜动，也可以作为绑扎点，配合扎带、固定卡扣将整段管路约束在设备机架侧壁，减少流体输送过程中管路振动带来的紧固件松脱风险。吊耳的开孔位置做了局部加厚处理，即便承受侧向吊挂载荷也不会在根部出现应力断裂，加厚区域和环体之间采用大圆角过渡，规避了直角转折处的应力集中问题。对接衬套的轴向长度经过匹配校核，衬套两端的止口台阶刚好抵住管路翻边的内侧端面，卡箍锁紧时衬套不会沿轴向窜动，衬套的内孔通径和半英寸管路的内径保持齐平，介质流经对接位置时不会出现台阶突缩、流道变窄的问题，输送含细小颗粒的物料时也不会在接缝处形成残留积料，完全符合食品、制药管线对无卫生死角的要求。锁耳部分采用上下平行的双夹板结构，两块夹板之间预留出紧固件的穿装间隙，锁紧件可以选用快拆式手拧螺钉，也可以换装标准螺栓配合蝶形螺母，徒手就能完成锁紧操作，在需要大压紧力的高压工况下，也可以换装六角螺栓用工具施加额定扭矩，夹板上的通孔位置做了沉台设计，螺栓头和螺母锁紧后不会突出夹板外侧，避免和周边管线、设备外壳发生运动干涉。做三维结构校核时，

　　首先要确认卡箍完全闭合状态下的内圈轮廓尺寸，必须和配套管路翻边的外径公差匹配，间隙过大会导致锁紧后卡箍晃动、压紧力不足，间隙过小则会出现卡箍无法完全扣合、紧固件还没施加扭矩环体就已经顶死的问题。铰接销轴的配合间隙控制在合理区间，既要保证两个半环翻转动作顺畅无卡滞，又不能间隙过大导致合环后两个半环出现径向错位。安装边界方面，卡箍处于完全打开状态时，半环绕销轴翻转需要预留足够的侧向操作空间，锁耳侧拧紧操作的位置要留出扳手或者手拧操作的空间，不能紧贴墙面或者其他设备部件；对接管路的轴向预留间隙只需满足衬套和密封垫的安放宽度即可，不需要像法兰连接那样预留穿螺栓的大范围操作空间。环体上标注的规格标识采用凸起铸字形式，长期在潮湿、

　　多冲洗水的工况下使用也不会磨掉标识，现场管线排布密集时，运维人员可以快速识别卡箍的通径规格，避免不同尺寸的紧固件混装。整套结构的壁厚分布按照受力路径做了优化，环体承受周向张紧力的区域壁厚适当加大，吊耳、锁耳这些承受局部集中载荷的位置设置加强筋，非受力的外侧面则做了适度的壁厚减薄，在保证整体刚性满足额定工作压力要求的前提下，控制零件整体重量，长时间架空敷设的管路不会因为卡箍自重过大增加额外的悬挂负载。密封垫的安放槽位于两个半环的内圈中间位置，扣合后密封垫被均匀压缩在两个管路翻边端面之间，压缩量控制在密封垫厚度的合理比例区间，既不会因为压缩量过大导致密封垫被挤压溢出到流道内部，也不会因为压缩量不足出现压力工况下的渗漏。这套卡套结构既可以用于固定式工艺管线的永久连接，也可以用于需要频繁拆装的试验管线、移动式输送设备的管路对接，结构零件数量少，日常维护不需要更换复杂的易损件，仅需定期检查铰接销轴的磨损情况和锁紧紧固件的预紧力，就能长期保持稳定的紧固密封效果。
