混音器用垂直定子结构设计

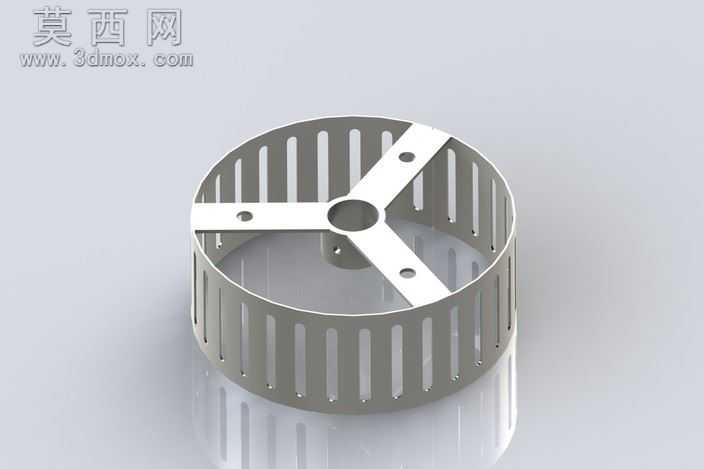

该垂直定子是为混音设备设计的核心功能部件，整体采用三维参数化建模完成全结构设计，建模过程中先以中心轴孔为定位基准，绘制中心轮毂的回转体轮廓，通过拉伸凸台生成中心安装基体，预留与驱动轴配合的通孔结构，保证装配同轴度要求。随后基于中心轮毂向外延伸出三条均匀分布的辐条支撑臂，每条支撑臂上预留对称的安装定位孔，用于与外部壳体或驱动端盖进行锁附固定，辐条采用等宽加厚设计，在保证结构强度的同时控制整体重量。外围的圆筒状工作壁面采用阵列开槽设计，建模时先绘制单个长条形通槽的截面轮廓，通过圆周阵列命令沿筒壁均匀排布数十条通槽，槽体边缘做微小圆角过渡处理，避免工作过程中出现应力集中问题，同时镂空的槽体结构能够在混音作业时让流体介质顺利通过，形成均匀的剪切、扰流效果，提升混合均质的效率。渲染阶段采用金属哑光材质赋予整体模型，模拟不锈钢或镀锌合金的真实质感，场景中添加柔和的环境反射光，将模型放置于反光平面上，清晰呈现出筒壁开槽的通透感、辐条的结构层次以及中心轮毂的装配细节，渲染输出的效果图能够直观展示部件的整体比例与结构特征。设计过程中重点考量了部件的动平衡性能，所有结构均围绕中心轴线做完全对称排布，避免高速运转时产生偏载震动，同时筒壁的厚度、辐条的截面尺寸都经过参数化校核，保证在长期接触混合介质的工况下具备足够的结构刚度，不会出现形变问题，各安装孔的位置公差也在建模阶段做了关联约束，确保与配套部件的装配精度符合设计要求。
