双头台式电热炉结构设计

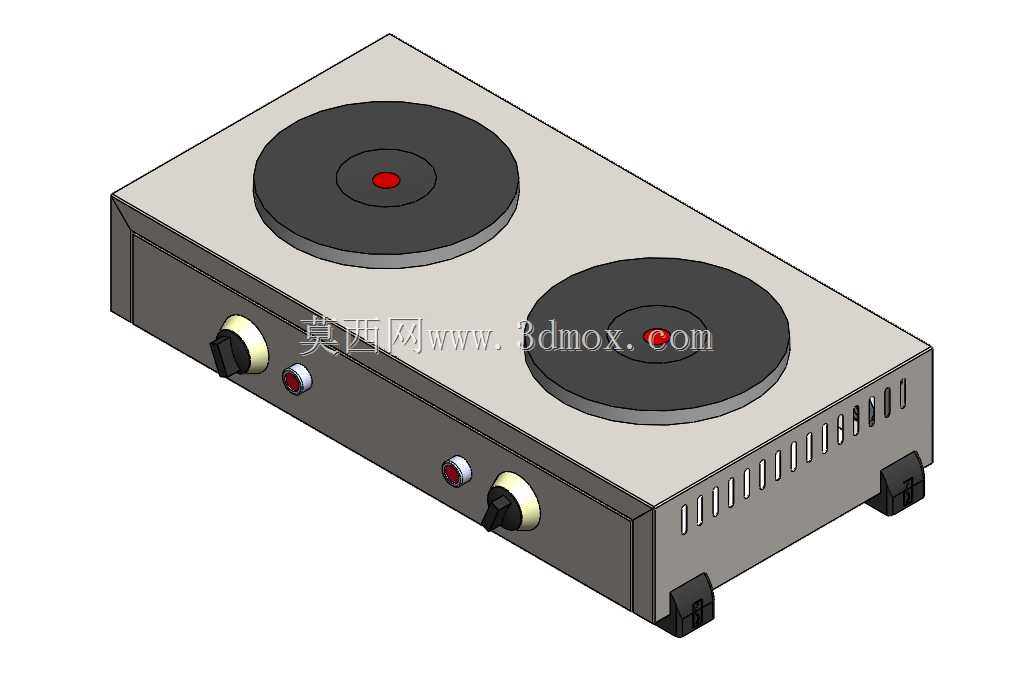

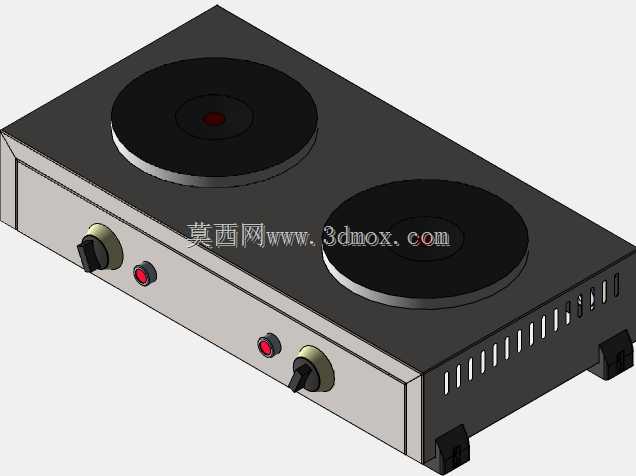

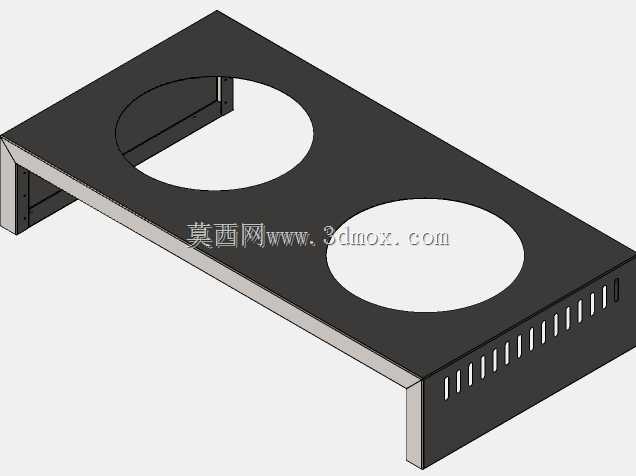

　　该模型呈现的是一台台式双头电热炉，整体采用长方体金属壳体布局，顶面并列布置两个圆形加热盘，可同时承担两口锅具的加热任务，适用于实验室样品恒温处理、小型餐饮档口辅助加热、工位临时热加工以及家庭简餐烹饪等场景。设备正面配置两组独立控制单元，每组由调温旋钮与状态指示灯组成，两个炉头可分别设定加热功率，互不干扰；侧面开设连续条形散热孔，用于排出内部电热元件与控制线路产生的积热，底部四角设置支撑脚，将壳体抬离台面，既减少台面受热传导，也为底部空气流通留出间隙。从结构设计角度看，炉体外壳采用薄板折弯成型思路，顶面加工两个与加热盘外径匹配的安装沉位，发热盘通过周向紧固件固定在顶板下方，盘面略高于台面，便于锅具平稳放置并减少液体渗入；

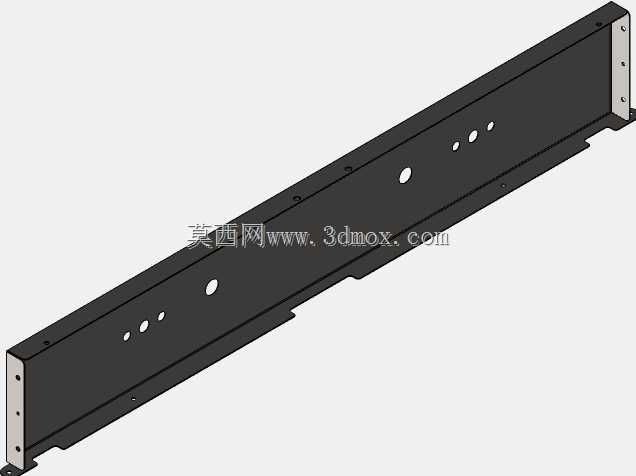

　　旋钮轴从前面板穿出，内部连接温控器或功率调节开关，指示灯与开关联动，通电加热时给出明确视觉反馈。后端散热孔沿侧板长边阵列排布，开孔方向兼顾通风效率与防溅要求，避免少量溢液直接流入电气腔。底部支脚采用耐热绝缘材质，承担整机重量并形成防滑支撑，后部可预留电源线出线位置，使桌面布线更规整。建模时需要重点控制加热盘与顶板的配合边界、旋钮与面板孔位的同轴关系、散热孔的阵列间距以及支脚的安装高度。整机长宽高比例紧凑，两个炉头中心距需满足常见小锅、烧杯或平底容器并排放置，不发生干涉；前面板旋钮高度应符合手动操作习惯，壳体边缘做折边或圆角处理，降低薄板锐边风险。内部空间可划分为发热区、温控区和走线区，发热盘下方预留隔热与通风距离，

　　温控元件远离高温区域，导线沿壳体侧边固定并避开热源。该结构没有复杂传动机构，设计难点主要在于热管理、电气安全与人机操作：加热区集中在顶面，控制区集中在前侧，散热区布置在侧后，支撑区位于底部，功能分区清晰。对于三维结构人员而言，这类模型可用于薄板件拆件、面板开孔、旋钮装配、散热孔阵列、支脚布局以及电器产品外观干涉检查；对于设备选型人员，则可据此评估台式加热设备在有限台面上的占位尺寸、双工位并行加热能力以及操作维护便利性。炉体后方和侧面的散热通道决定连续工作时的壳体温升，前面板旋钮位置决定操作可达性，顶面炉盘间距决定锅具兼容范围，底部支脚高度决定隔热与防滑效果。整体造型简洁，零件关系明确，能够较完整地表达台式电热炉从外壳、发热盘、控制件到支撑脚的装配逻辑，也适合作为小型厨电与实验加热设备结构设计参考。
