多工位自动焊接工装夹具工作站

　　这套工装工作站的核心定位，是面向中小型结构件批量焊接工序的柔性夹持作业单元，在车间实际布局中，通常布置在弧焊作业区的流水线衔接段，替代传统人工逐个搭焊、手动压紧的低效作业模式。从现场安装边界来看，设备底部采用方形焊接钢结构底座，底座四角配置可调式减震支撑脚，整体占地宽度约2.2米，纵深方向约1.8米，不含上方伸出的机械臂作业范围时总高度约2.1米，地面安装仅需要在四个支撑脚位置预埋M16地脚螺栓即可完成固定，不需要额外开挖设备基础，适配多数常规钢结构车间的地面承载要求。

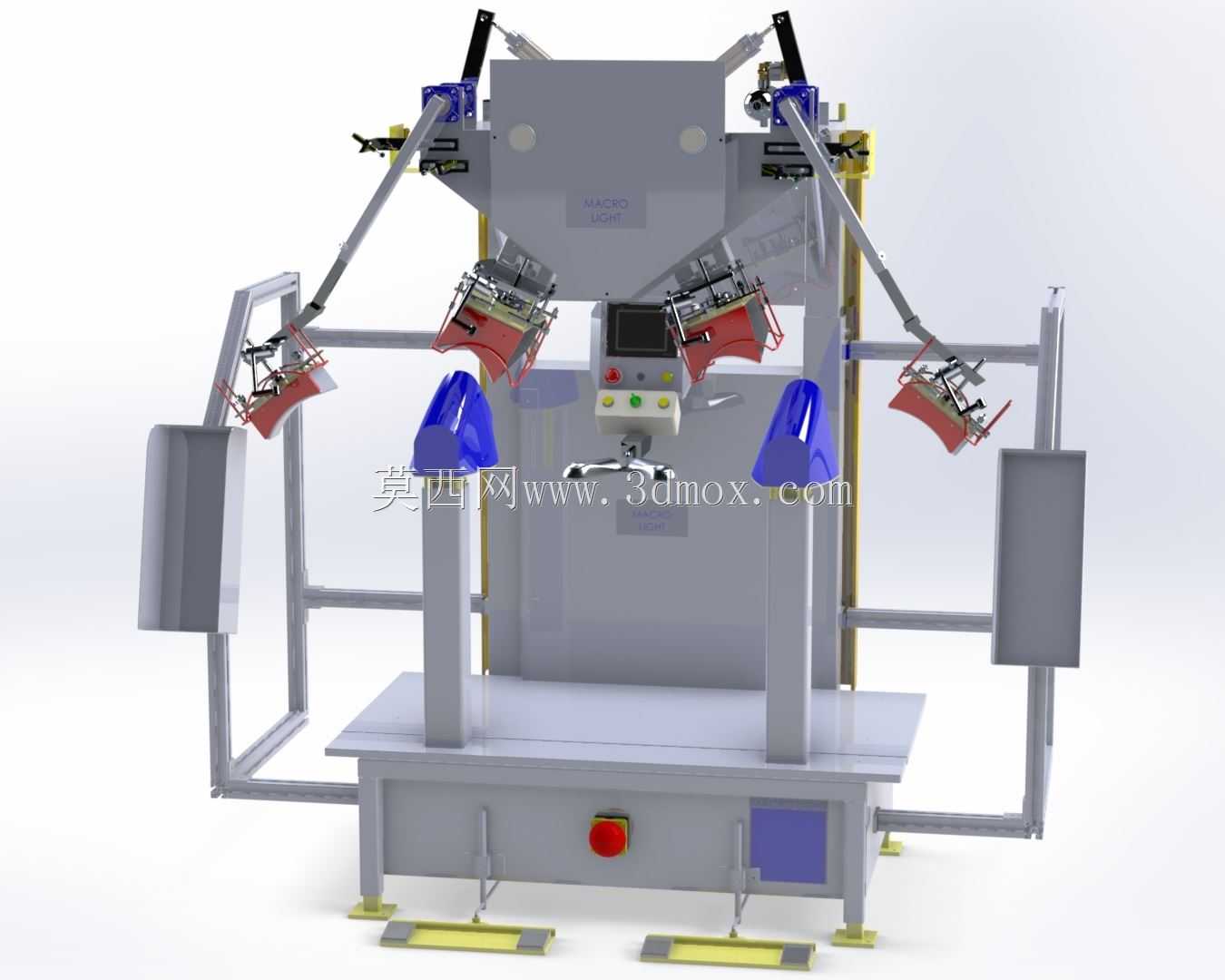

　　设备的功能布局采用双侧对称多工位设计，底座上方居中位置设置主控制立柱，立柱正面嵌入人机交互操作面板，面板上排布启动、急停、复位按钮以及状态指示灯，立柱最下方的红色蘑菇头急停按钮距离地面高度约1.1米，符合操作人员站立作业时的紧急操作人机工程要求。主立柱向左右两侧延伸出两组可调式夹持机械臂，每侧机械臂配置两套独立的压紧执行机构，末端搭载快速夹钳与仿形定位块，可同时从工件的多个方位完成抵紧、定位，避免焊接过程中工件受热变形出现移位。两侧机械臂的关节处均设置锁紧调节手柄，操作人员可以根据待焊工件的外形尺寸，手动调整臂体的伸展角度、悬伸长度以及夹钳的压紧高度，调整完成后锁死关节即可保持定位精度，不需要重新编写复杂的运动程序，对于多品种小批量的焊接生产场景，换型调整时间可以控制在十分钟以内。

　　在夹持逻辑设计上，这套工装没有采用全伺服驱动的高成本方案，而是结合车间实际生产需求，将手动快速调节与气动压紧相结合：臂体的位置移动由人工完成粗定位，末端夹钳的压紧动作由气动回路驱动，立柱侧方布置的气动三联件可以调节供气压力，针对壁厚1mm到8mm的不同钣金件、型钢件，调整压紧力避免夹伤工件表面或者出现压不紧的情况。工作站的左右两端还设置了可翻转的侧置定位挡板，挡板通过方管焊接框架与底座主体连接，当处理长条形杆件焊接时，可以将挡板翻起作为侧向定位基准，加工小型箱体类工件时则可以将挡板放平收纳，不会占用额外作业空间。

　　从结构设计的细节考量，所有承力臂体均采用矩形钢管焊接后做去应力处理，避免长期受压紧反力出现臂体变形，关节回转位置配置带衬套的铰接销轴，间隙控制在0.05mm以内，反复调整位置也不会出现明显的旷量。底座台面采用20mm厚的钢板铣削加工，平面度控制在0.1mm/m以内，台面上预留了多组T型槽，用户可以根据自身工件的工艺需求，额外加装辅助定位块、顶升机构或者焊接避让衬条，扩展工装的适配范围。设备的走线全部采用拖链内置布置，气管、信号线缆沿着臂体内侧走线，外部没有裸露的管线，既避免焊接飞溅烫伤管线，也减少了现场作业时管线勾挂的风险。

　　实际应用场景中，这类工装常用来完成小型机架、钣金壳体、支架组件的组对焊接：操作人员先将待焊的各个工件零件摆放在底座台面上，靠粗定位块初步对齐，之后触发两侧夹钳的压紧按钮，四个方向的压头同时抵紧工件接缝，焊工即可沿着接缝完成连续焊接，焊接完成后松开夹钳就可以直接取下成品件，整个过程不需要人工反复手扶、测量对齐，组对精度可以稳定控制在0.3mm以内，大幅降低焊工的辅助作业时间。针对需要双面焊接的工件，工装的两侧臂体可以同步翻转抬升，给工件背面的焊接作业留出操作空间，不需要将工件拆下重新装夹。整套结构在建模时完整还原了每个铰接点、夹钳、按钮、护罩的细节，连底部支撑脚的调节螺纹、气动元件的安装位都做了1:1复刻，结构工程师可以直接在此基础上根据自身工件的尺寸修改夹钳仿形块、调整臂体行程，也可以将其作为自动化焊接工作站的工装模块，搭配焊接机器人实现全工序的自动装夹与焊接作业。
