壁挂式消防器材收纳箱体钣金结构

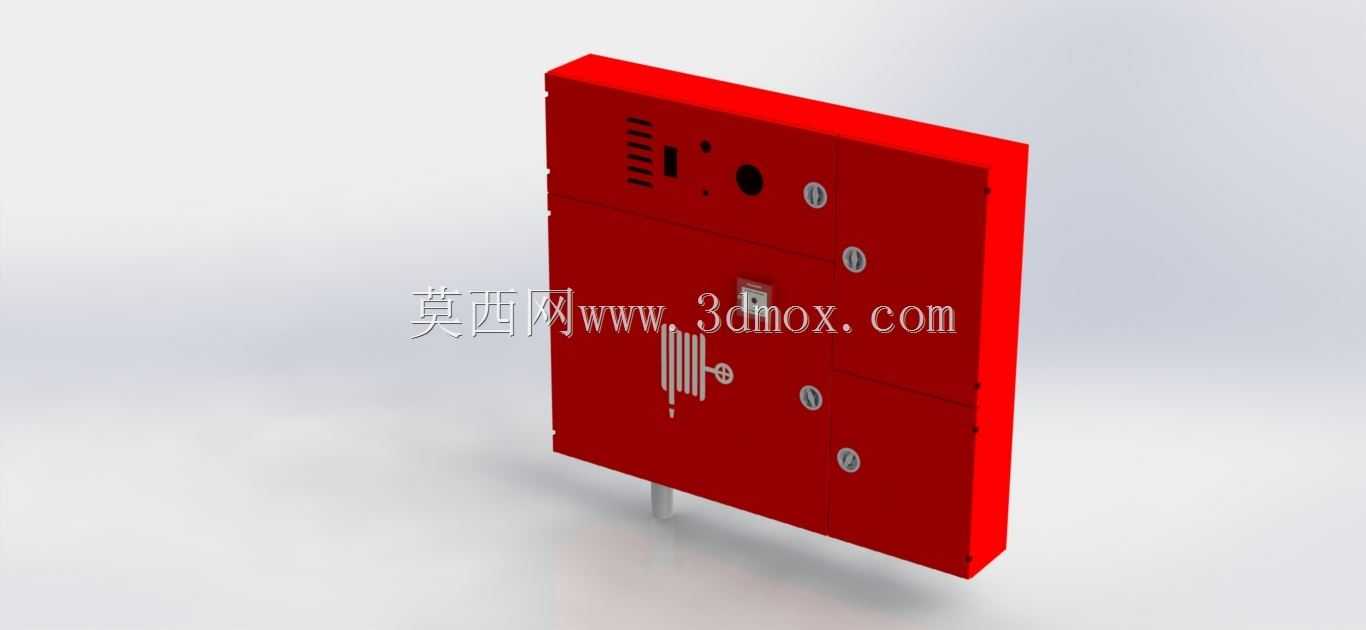

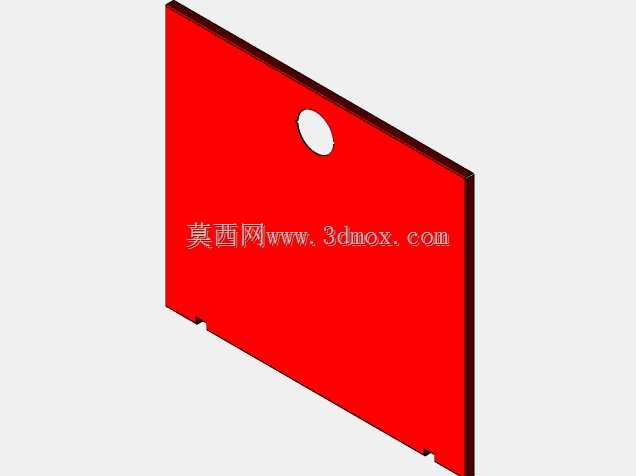

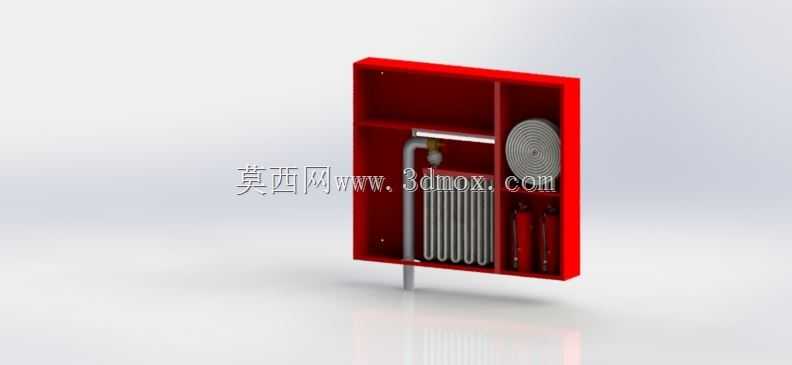

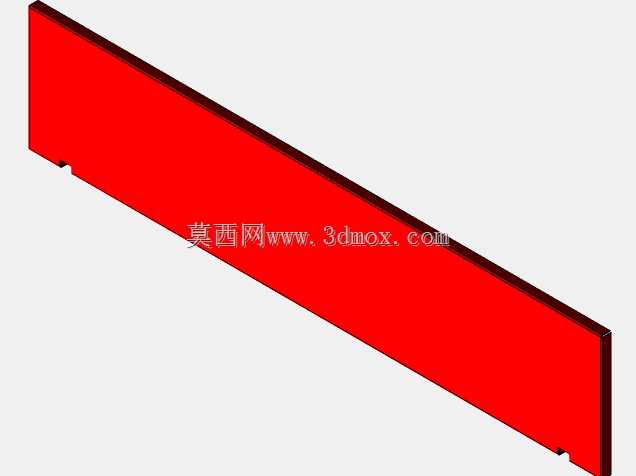

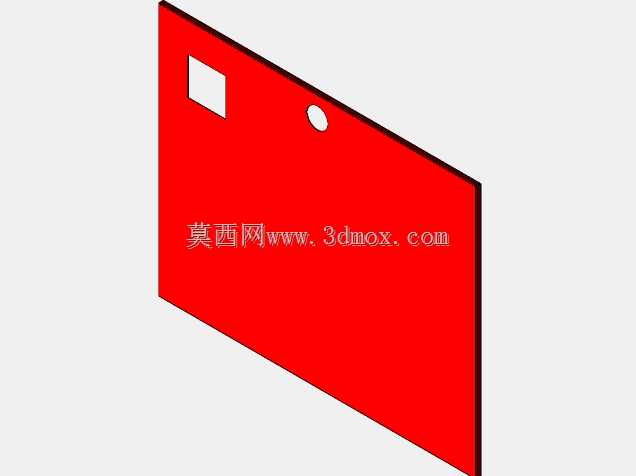

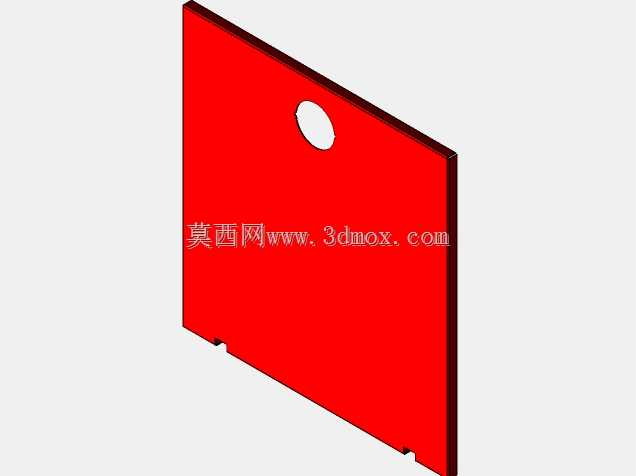

　　这款消防箱的三维结构围绕建筑公共区域消防器材的定点收纳需求展开，整体采用薄钢板折弯成型的钣金箱体思路，适配消火栓箱、灭火器放置箱等明装或暗装场景，常见于写字楼走廊、住宅楼道、厂房通道、商业综合体公共墙面等位置。从结构布局来看，箱体主体为矩形封闭容纳腔，正面预留整面开门区域，门板与箱体侧边通过铰链位形成转动配合，门板上部开设圆形观察孔，可在不开启箱门的情况下快速确认内部消防器材在位状态；门板中下部预留方形标识牌安装位，用于张贴消防设施警示标识，符合公共区域消防设施的可视化识别要求。箱体背部为平整贴墙安装面，底部两侧预留小尺寸缺口与折边定位结构，既可以作为暗装嵌入墙体时的卡位止口，也能在明装场景下配合膨胀螺栓完成墙面固定，避免箱体安装后出现晃动偏移。

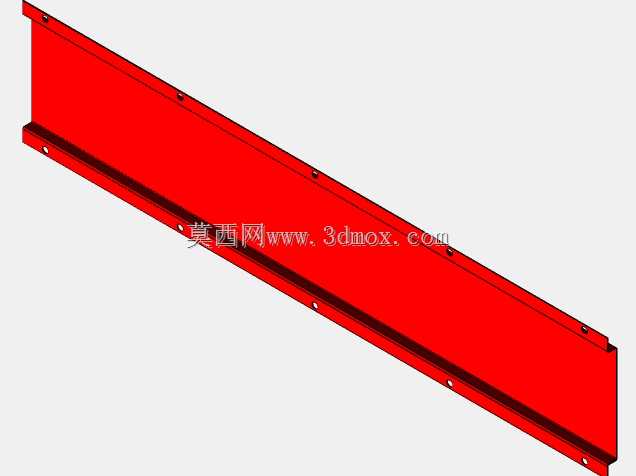

　　设计过程中优先考虑钣金加工的工艺可行性，所有转角处均预留折弯工艺圆角，避免直角折弯导致的板材应力开裂；箱体四周采用双层折边结构，既提升薄钢板箱体的整体刚性，减少大面积薄板产生的共振变形，也能消除板材锐边，降低安装、取用器材过程中的划伤风险。门板与箱体的配合间隙控制在常规钣金箱体的合理公差范围内，既保证门体转动顺畅无卡滞，也避免间隙过大导致灰尘、蚊虫进入箱体内部，长期存放消防器材时保持内部干燥清洁。

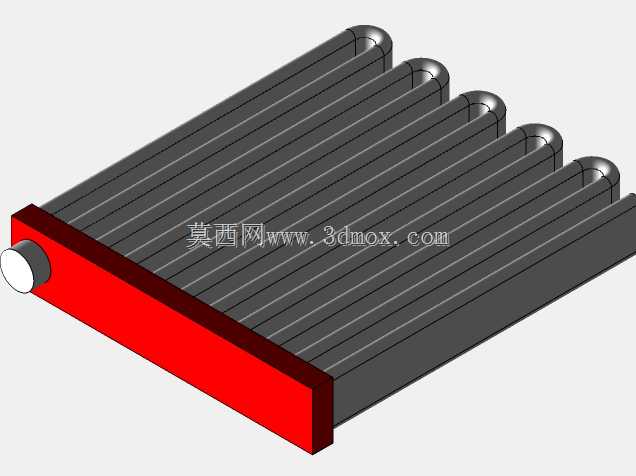

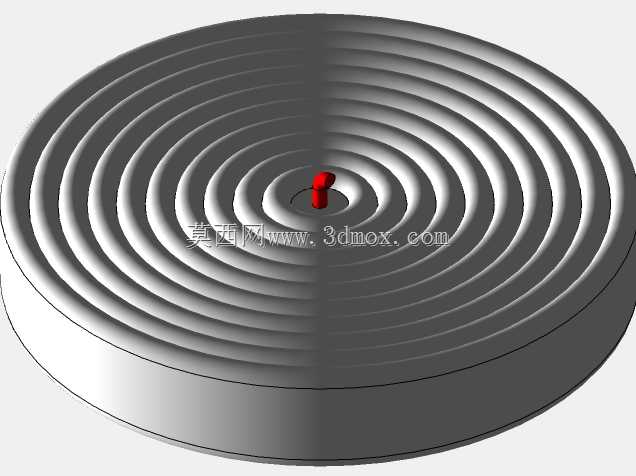

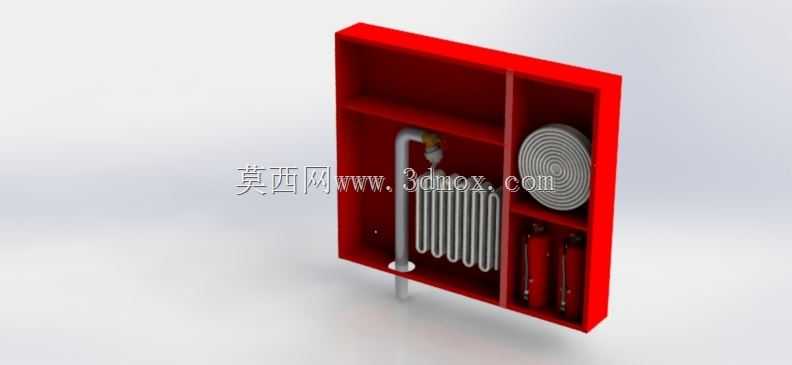

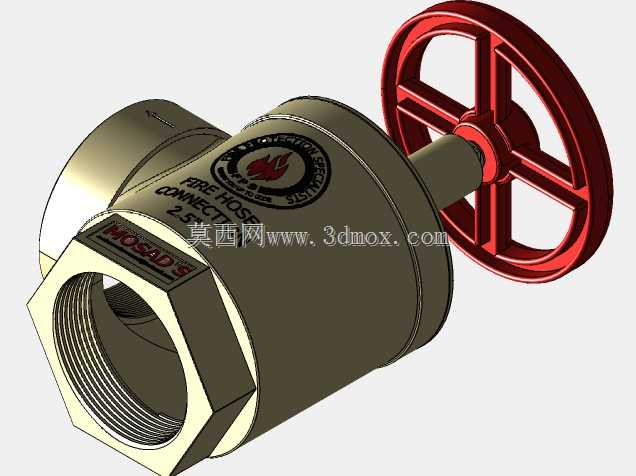

　　从安装边界角度分析，该箱体为薄型壁挂结构，厚度方向尺寸紧凑，嵌入墙体安装时仅需在墙面预留对应深度的凹槽，不会过度占用楼道通行空间；明装时凸出墙面的厚度也控制在人体通行不易磕碰的范围，适配狭窄走道的安装条件。箱体内部为无多余隔断的大容积空腔，可根据使用需求放置手提式干粉灭火器、消防水带、水枪接口、应急逃生面罩等不同类型的消防器材，也可根据配置需求在内部加装分层托架，实现不同器材的分区摆放。

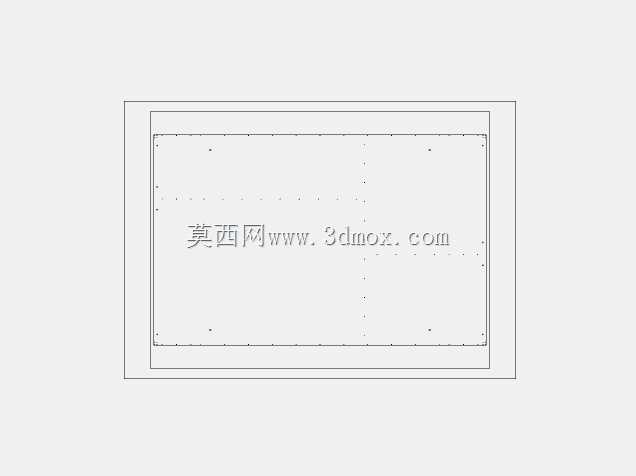

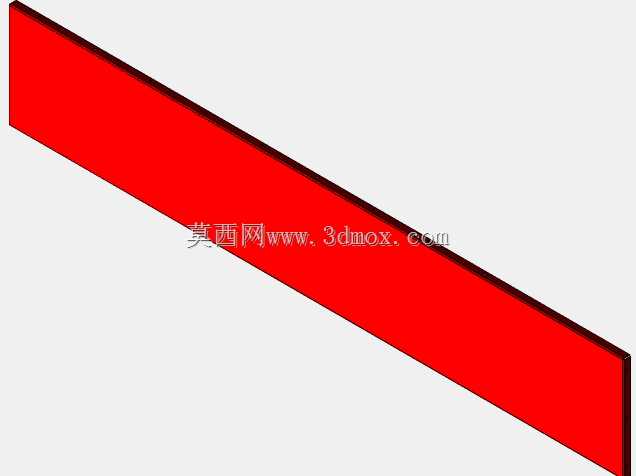

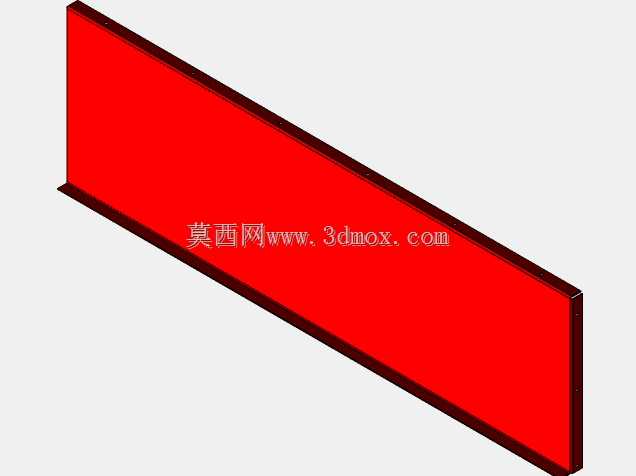

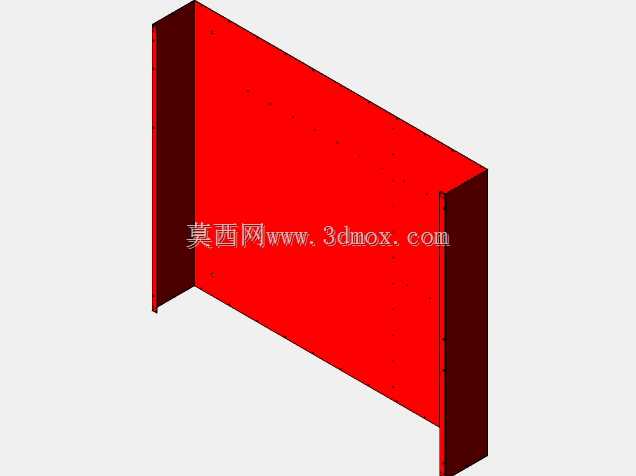

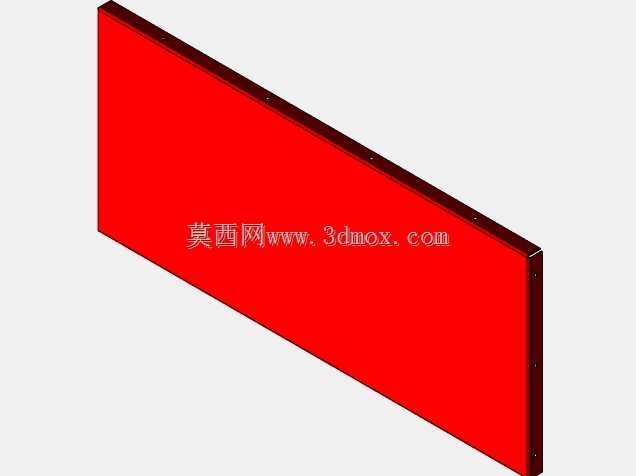

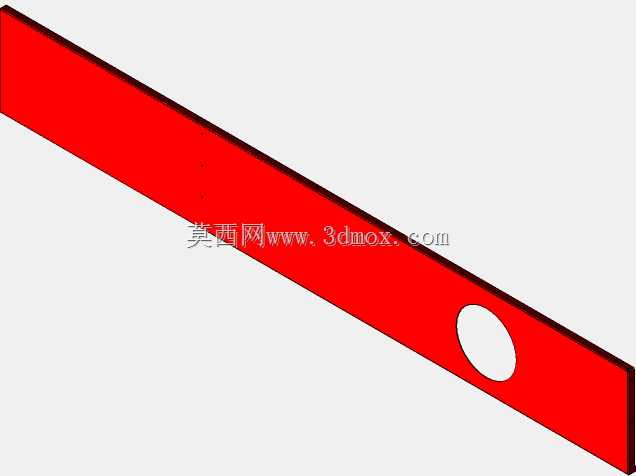

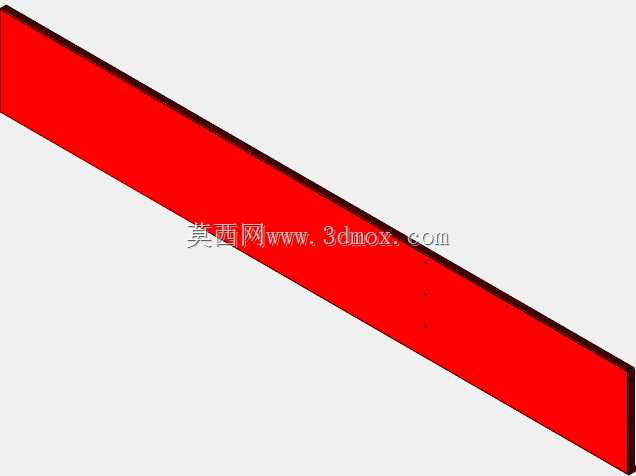

　　结构建模时完整还原了钣金件的折弯系数匹配关系，门板、箱体侧板、背板、上下封板均为独立可拆分的钣金零件，装配关系清晰，可直接导出展开尺寸用于激光下料、数控折弯工序。门板的观察孔、标识位均采用冲切成型工艺，无需后续二次钻孔加工，减少现场加工工作量。箱体底部的缺口结构同时兼顾排水与走线需求，若箱内配置消防报警触发按钮、指示灯等电气元件，线路可从底部缺口穿入接入墙面预埋管线，少量意外进入箱体的积水也可从缺口排出，避免器材长期浸泡。

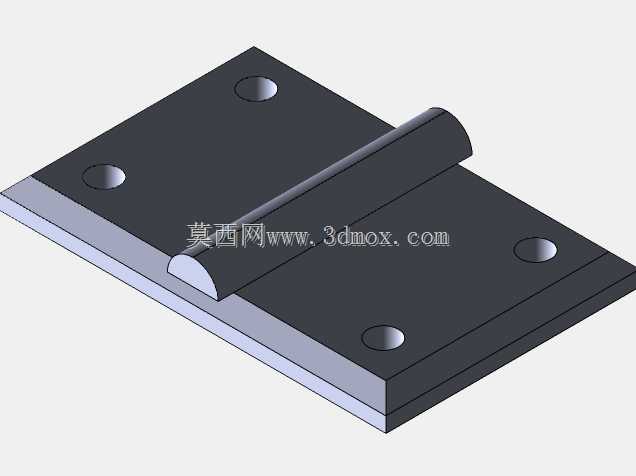

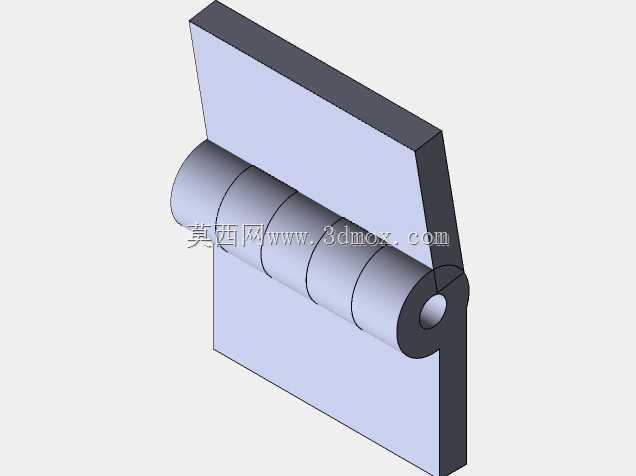

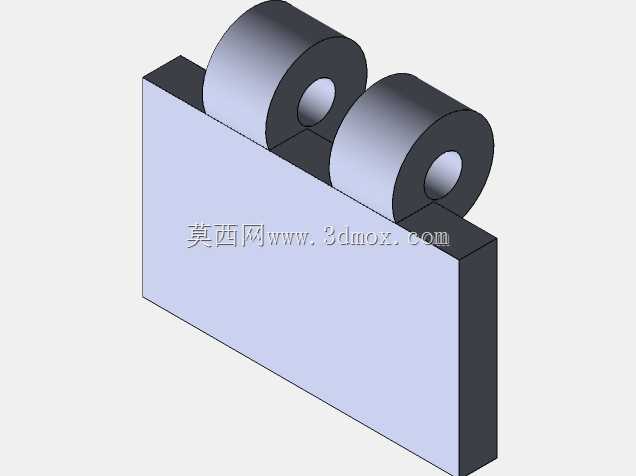

　　在实际工程应用中，这类箱体需要满足频繁开启取用的强度要求，门体铰链安装位通过局部加厚折边提升连接强度，长期开关门不易出现门板下垂变形。箱体表面可后续做喷塑防腐处理，适配潮湿地下车库、多尘厂房等复杂环境，钣金结构的抗冲击性能优于塑料箱体，受到外力碰撞时不易破裂，能够可靠保护内部消防器材不受损坏。整体结构没有复杂的异形曲面，全部采用规则平板折弯拼接，加工模具投入少，不同尺寸规格的同类型消防箱仅需调整长宽高参数即可快速衍生设计，适配不同建筑防火分区的器材配置容量要求。
