工业熨烫工作台整机结构设计

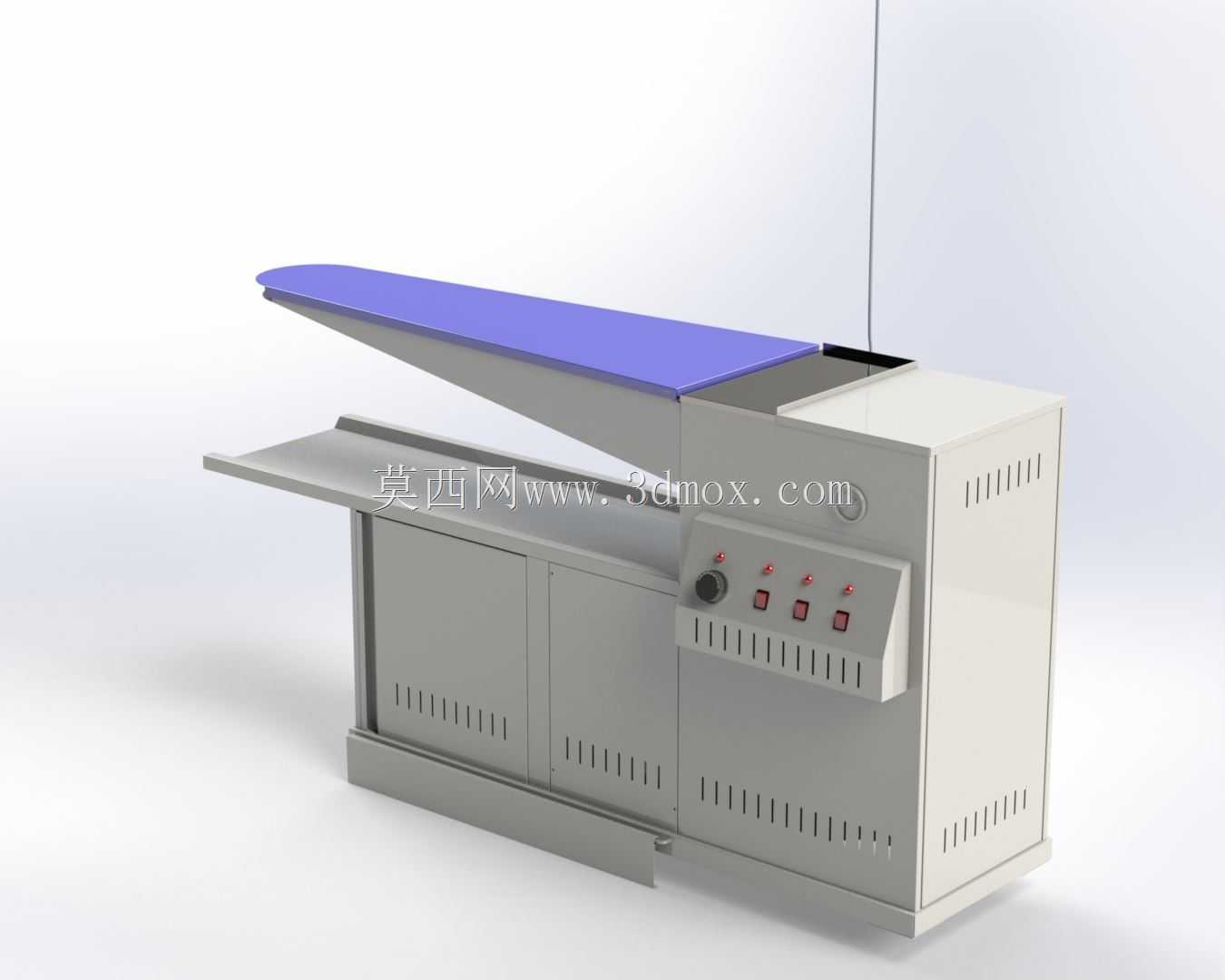

　　该套三维结构围绕服装后整理车间中的熨烫工位展开，主体由下部钣金柜体、中部操作台面、上部悬臂熨烫面、控制按钮区以及侧向蒸汽管路接口组成，适用于成衣缝制完成后的压烫、整平、折边定型等工序。设备在车间布局中通常靠近蒸汽源或配套蒸汽发生器布置，操作人员站立于柜体前侧，将待熨织物铺放在水平台面上，通过上方悬臂结构配合熨斗完成大面积布料的平整处理，下部柜体可容纳冷凝水回收、抽湿风道或相关管路组件。

　　从结构布置来看，下部柜体采用多块折弯钣金拼焊或螺钉装配而成，侧板与前门板上均布置有长条通风孔，用于内部风道散热或抽湿气流组织。柜体前侧设置两扇检修门，门板保留足够开合空间，便于后期清理风道、检查管路和维护内部元件。柜体底部为整体折弯底框，落地接触面平直，安装时需要在地面预留水平调整空间；若车间地面存在坡度，可在底框四角增加可调脚垫，避免台面倾斜影响熨烫质量。

　　中部水平工作台面向前伸出，形成织物临时铺放和折叠区域，台面边缘做折边处理，既提高薄板刚性，也减少操作人员手臂长期接触锐边的风险。上方悬臂熨烫面呈长条形，工作面覆盖软垫层，适合裤装、袖片、衣身等长尺寸布料的承托；悬臂根部与主机柜体连接，内部需要预留蒸汽或抽气通道，因此在建模时不能只按外观薄板处理，应重点检查根部过渡区的支撑筋板、连接螺栓位置以及管路穿越空间。

　　控制区集中布置在柜体前上方斜面上，按钮、旋钮和指示灯按照操作顺序排列，人员站在工位正前方即可完成启停和状态确认。斜面控制面板与柜体之间采用小角度安装，既方便观察，也能减少灰尘和冷凝水直接积存。按钮后方的面板保留接线端子和电气元件安装空间，三维布置时需核对按钮深度、线束弯曲半径以及门板拆装干涉情况。

　　外形边界方面，设备长度主要由上部悬臂熨烫面决定，宽度由下部柜体和前部操作台共同确定，高度则以操作人员站立舒适作业为基准。现场布置时，设备后侧应留出管路连接和检修距离，左右两侧需保证人员取放衣物、移动熨斗和清理台面的通道；柜体上方伸出的蒸汽管不得与车间照明、桥架或其他管线发生干涉。若设备用于批量生产线，还需结合输送带、暂存架和成衣周转筐位置统一校核工位间距。

　　建模过程中，钣金件的折弯半径、板材厚度、通风孔阵列、门板铰链位置和控制面板开孔均需要按可加工方式表达。上部悬臂承受反复按压和热湿工况，根部连接不能仅依赖薄板自承，应通过加强梁、折弯边或内部支架传递载荷。柜体内部风道与蒸汽管路应分区布置，避免高温管路紧贴电气元件；冷凝水排放方向需保持坡度，防止积水回流影响熨烫效果。

　　整体结构强调稳定、易维护和工位操作效率，外观线条以直线钣金折边为主，功能分区清晰。对于结构设计人员而言，该模型可作为服装后整理设备、熨烫工位布局以及钣金柜体设计的参考，用于检查台面高度、柜体容积、管路走向、操作空间和现场安装边界之间的匹配关系。
