便携式折叠户外炭烤炉支架结构

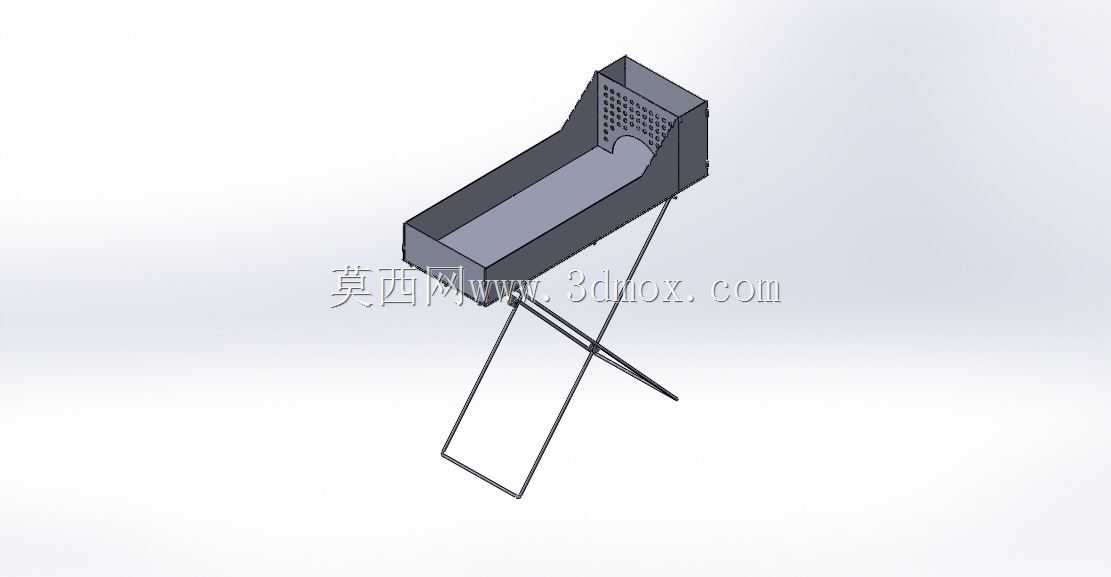

　　这套便携式折叠炭烤炉的三维结构，围绕户外聚餐、夜市摆摊、露营营地、庭院休闲等高频使用场景展开，炉体采用长条形浅槽钣金构型，整体长度适配3-5人同时烤制食材的使用需求，槽体内腔预留充足木炭堆放空间，炉体一端设置带密集通风孔的立式挡火板，既可以阻挡炭火侧向飞溅，又能通过阵列通风孔为木炭燃烧补充自然进风，提升炭层燃烧效率，减少焖炭冒烟的情况。

　　从结构设计思路来看，炉体主体采用薄钢板折弯成型，所有棱边做折边加强处理，无需额外焊接加强筋即可保证槽体承载炭火与食材的刚性，长期高温受热下不易出现翘曲变形；炉体底部配套X型交叉折叠支架，支架采用圆钢管弯折焊接而成，展开后两支腿交叉形成稳定的三角形支撑结构，支撑跨度覆盖炉体全长的70%以上，放置在不平整的草地、砂石地面时也能保持稳定，不会轻易侧翻。支架与炉体之间采用铰接点位连接，无需工具即可完成展开与收合，收合后支架可完全贴合炉体底部轮廓，整体厚度压缩至十余厘米，可直接放入汽车后备箱、露营装备收纳袋中，转运和收纳都十分便捷，完全契合户外使用场景下易于搬运、快速部署的核心需求。

　　在安装边界与尺寸适配方面，炉体槽口宽度适配常规市售烧烤网的安装尺寸，槽体两侧预留的搭边点位可直接搁置烤网、烤签，无需额外定制配件；支架展开后的整体高度适配成年人站立操作的烤制姿态，无需弯腰即可完成翻烤、撒料动作，长时间使用不易疲劳。炉体末端的挡火板与槽体采用一体化折弯连接，无额外装配缝隙，使用后清理炭灰时可直接将炉体翻转倾倒，不会出现卡灰、漏灰的问题。

　　结构细节上，通风孔采用矩阵式排布，开孔区域集中在挡火板下半段，正对炭层堆放区域，自然风可直接穿过孔洞送入炭层底部，带动炭料充分燃烧，同时挡火板高出炭层的部分可阻挡烤制过程中溅出的火星，避免引燃周边地面杂物，提升户外使用的安全性。折叠支架的铰接点位设置在炉体底部两侧的固定耳片上，支架展开后自动形成限位角度，承重时不会出现意外收合的情况，收合时只需轻抬支架末端即可解锁折叠，操作逻辑简单，即使是首次使用的人员也能快速完成架设。整套结构没有复杂的传动零件与易损连接件，整体零部件数量极少，钣金件与钢管支架均为常规工艺可加工的构型，量产时模具投入低，组装工序简单，同时后期维护更换配件的成本也很低，适配户外炊具产品耐用、易打理、免复杂维护的使用要求。
