台式封闭电炉加热实验设备结构

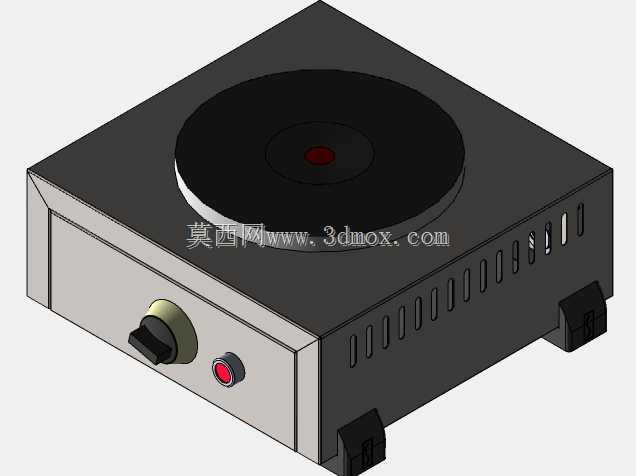

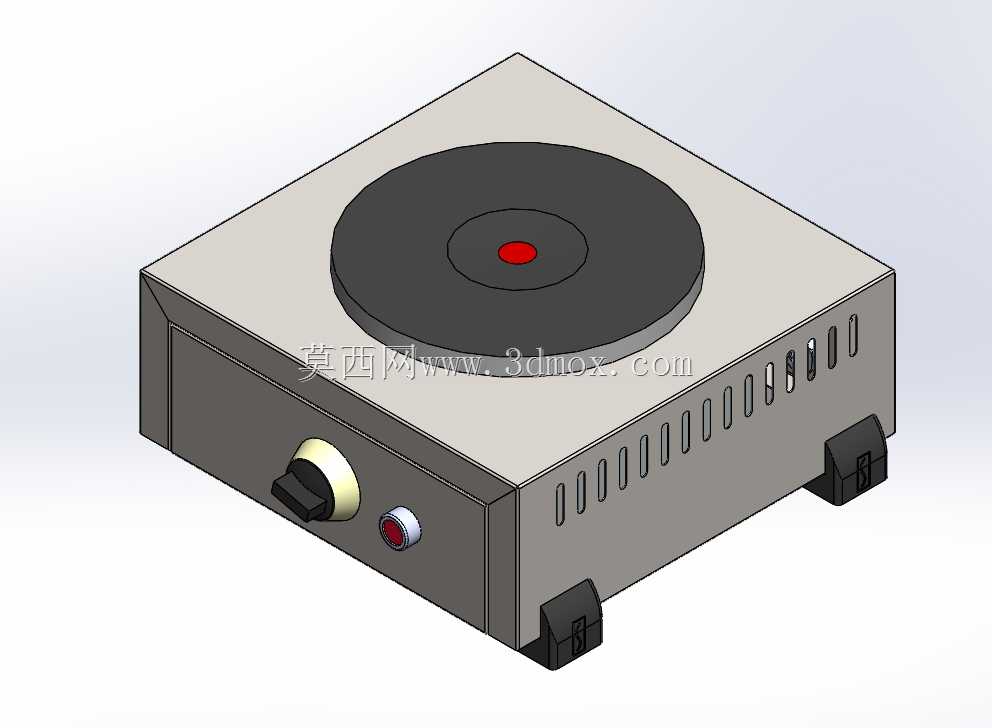

　　该三维结构呈现的是一台台式封闭电炉，常用于实验室小样加热、简易热处理、容器预热以及教学演示场景。设备整体采用方形箱体布局，顶面布置圆形加热盘，正面设置调节旋钮和状态指示元件，侧面集中开设散热槽，底部通过支脚形成离地间隙，结构紧凑，适合放置在实验台、检修工位或小型操作间内使用。与裸露式加热装置相比，这种封闭壳体能够把电气连接、发热元件支撑和外部操作区域分隔开，既减少人员误触高温部位的风险，也便于日常清洁和台面固定。

　　从功能布置看，顶部圆形加热区是主要工作界面，盘面承担承载烧杯、坩埚、金属小件或平底容器的作用。盘面中心设置醒目标识，可在装配和使用检查时快速确认加热区域中心，避免容器偏置造成局部受热不均。加热盘外缘与箱体上表面保持平整过渡，容器取放时不会出现明显卡绊；上盖板采用较大平面，能够为小型器皿提供稳定支撑，同时在溢液、洒落时便于擦拭。对于需要短时升温、恒温观察或手工预热的工序，这类单盘电炉具有操作直接、维护简单、占用空间小的特点。

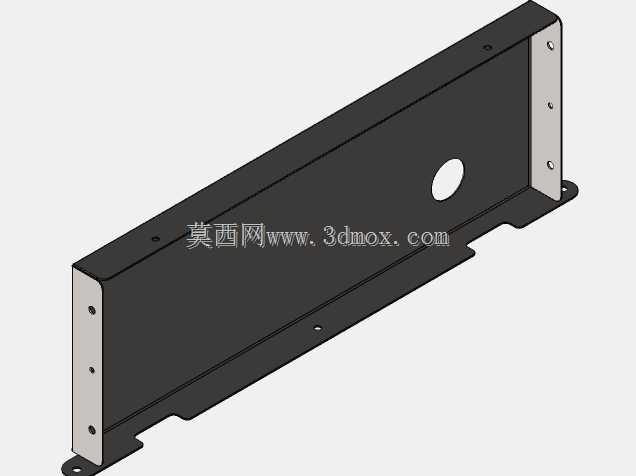

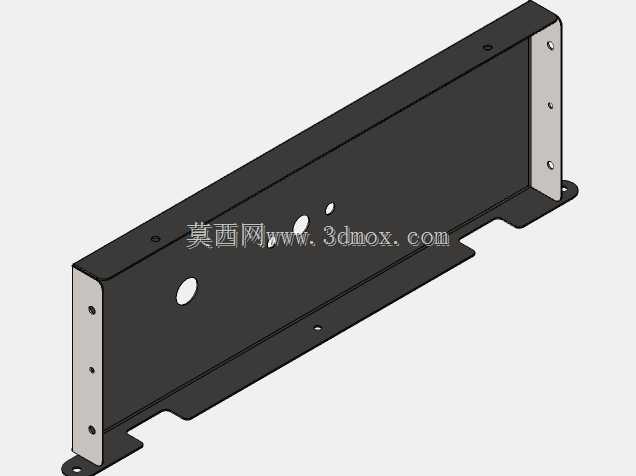

　　箱体前部的旋钮用于功率或温度调节，旋钮旁设置指示灯，可反映设备通电或加热状态。旋钮采用突出轴位布置，操作者戴薄手套时也能完成旋转调节；旋钮周围保留足够手指空间，避免转动时与箱体立面干涉。指示灯嵌入前面板，位置低于加热盘，既方便观察，又不易被高温容器直接烘烤。前面板与侧板之间通过折边和紧固件形成刚性连接，内部可预留温控器、接线端子、熔断器及支撑骨架的安装空间。结构建模时需要重点关注旋钮轴伸、指示灯孔径、面板厚度以及内部元件避让关系，这些细节会直接影响样机装配顺序。

　　散热设计集中在箱体右侧长边上，多组长条孔沿侧壁竖向排列，形成自然对流通道。电炉工作时，内部热量通过侧壁开孔和底部间隙向外扩散，冷空气可从下部或周边进入，热空气从上部槽孔排出。槽孔采用细长矩形形式，在保证通风面积的同时控制开孔宽度，可减少小工具、螺钉等异物落入箱体的概率。孔位排布避开底部支脚和前面板控制件，使外观线条整齐，也便于钣金折弯后统一加工。对于钣金结构工程师而言，侧壁开孔边距、孔端圆角、折弯线距离以及板材厚度需要协调，防止冲孔后折弯变形或局部刚性不足。

　　底部四个支脚承担支撑和防滑作用，支脚向外略微探出，使设备在推放容器时不易滑移。支脚高度虽然不大，却能让箱体底面与台面之间形成空气层，减少热量向工作台传递，也为底部走线、通风和装配维护留出空间。支脚采用卡扣或紧固件连接的形式，外形带有加强筋和安装面，能够承受加热盘上容器的垂直载荷以及轻微侧向触碰。整机外形接近长方体，长宽高比例适合单人搬运；在布置实验台时，后方和散热侧应保留通风距离，正面则需留出旋钮操作和容器取放空间。

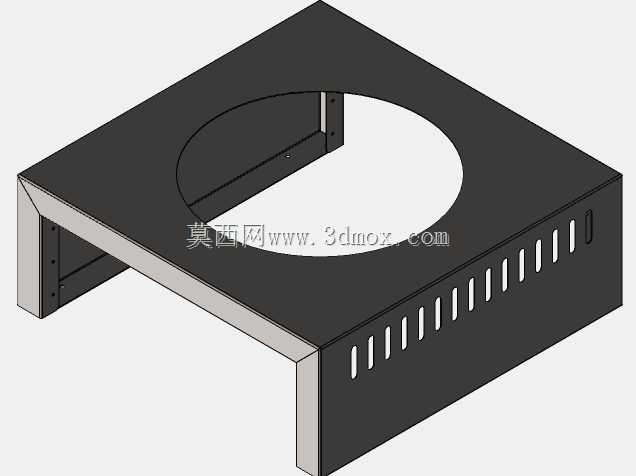

　　建模思路上，该设备可以拆分为上盖板、加热盘、中心标识、箱体主壳、前面板控件、散热支脚和紧固件等模块。箱体主壳适合用钣金方式建立，先确定外形包络、折弯高度和板材厚度，再完成侧面散热孔、前面板安装孔、底部支脚连接孔等特征。上盖板需要保证平面度，加热盘安装区域应预留沉台或定位止口，使盘面与盖板贴合可靠。旋钮和指示灯属于独立装配件，应按实际安装直径、螺母厚度和接线空间建立，不宜只做外观贴片。底部支脚则要体现支撑面、加强结构和安装孔位，以便后续检查干涉和承载状态。

　　在安装边界方面，设备后方不宜紧贴墙面，散热孔侧应避免堆放文件、试剂瓶或线缆；顶部加热盘工作区上方需要预留容器高度和取放空间，不能与吊柜、支架等固定物发生冲突。若用于实验台连续作业，台面应具备耐热和稳定承载能力，设备四周应保留操作余量。该结构没有复杂传动机构，设计重点在于钣金壳体工艺性、发热区与控件的位置关系、散热通道合理性以及维护装配便利性。通过三维模型可以直观检查加热盘与箱体的同心关系、旋钮操作空间、支脚着地状态、散热孔排布和内部元件预留位置，为后续工程出图、钣金加工和样机验证提供清晰依据。
