薄板级进冲压钣金成型模具结构

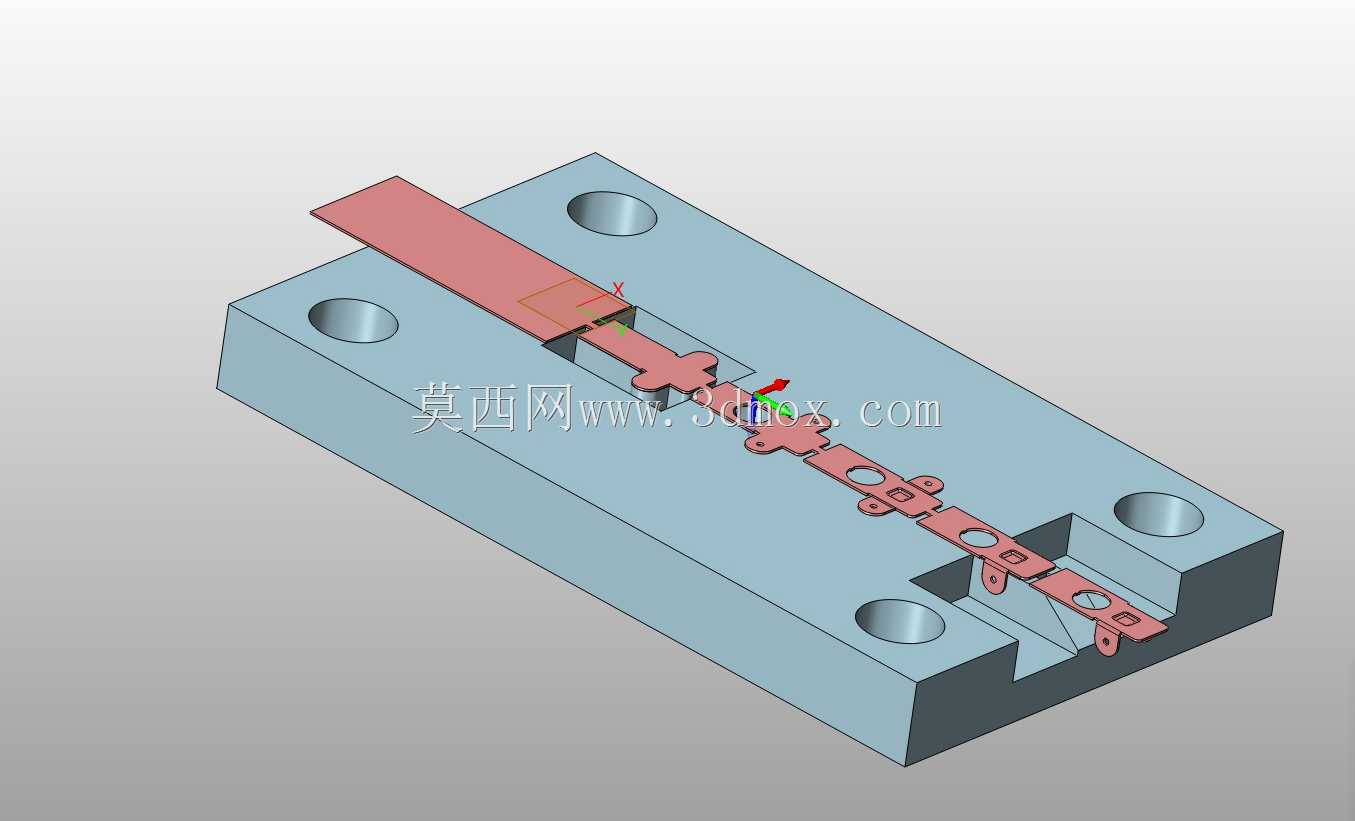

　　这套工装针对薄料连续冲压工序搭建，核心解决微型接插类钣金件在多工位传递过程中的定位偏差与成型回弹问题。模座采用整体板式布局，上下模合模行程内依次完成料带导正、局部冲裁、折弯预成型、精整及落料分离，料带沿模腔中部导向槽步进送进，各工位型面沿送料方向串联排布，无需二次装夹即可完成整条料带的连续加工。

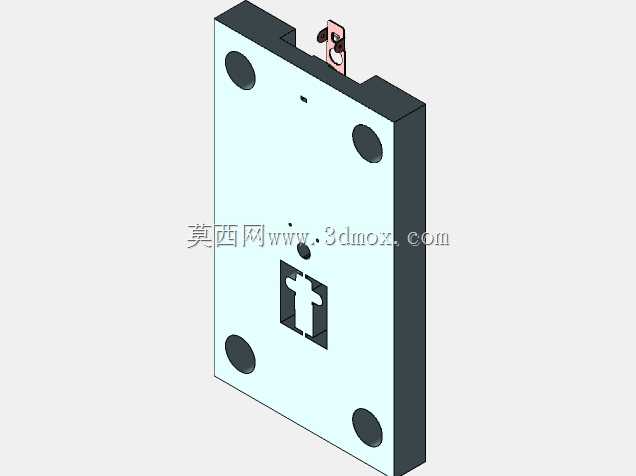

　　从实际产线适配角度看，该结构适配中小吨位开式压力机，模座四角预留的安装沉孔可直接与压机工作台T型槽对位锁附，模座厚度方向预留了足够的刃口修磨余量，长期生产后拆下凸凹模刃磨重装，通过垫片补偿闭合高度即可恢复冲压精度，无需整体更换模架。料带入口处设置双侧导向挡块，限制薄钢带宽度方向窜动，每个工位配套独立的弹性压料装置，冲切前先将料带压紧在凹模型面，避免薄料受冲裁侧向力拉扯出现翘曲、移位。

　　成型工位的型面设计充分考虑了薄板折弯的回弹特性，折弯凸模的工作角度预先做了补偿偏移，凹模型腔入口处设置圆弧导入段，防止硬接触刮伤钣金件表面镀层。料带上排布的多个工艺孔一方面作为工位间步距导正孔，配合导正销插入孔内锁定送料位置，抵消送料机的累积步距误差；另一方面部分工艺孔在最终落料工序后成为成品接插件的安装定位孔，减少额外冲孔工序。模座两端开设的避让槽用于成品件与废料的滑落排出，冲压完成的工件沿槽体直接落入下方集料盒，边角废料则通过模座侧边的预留缺口引出，避免废屑堆积在型腔内硌伤料带。

　　结构建模过程中，所有配合面均按实际冲压公差预留间隙：冲裁刃口处凸凹模间隙按薄板料厚的5%-8%选取，折弯工位的成型间隙比料厚大0.02-0.05mm，既保证材料顺利流入型腔，又不会出现压痕过深、材料挤裂的问题。弹性元件采用标准氮气弹簧或矩形弹簧布局，压料力与卸料力按冲裁力、成型力的经验系数匹配，保证开模时卸料板能顺利将包在凸模上的料带剥离，不会带料上浮引发撞模事故。导柱导套布置在模座对角位置，合模过程中率先导向对位，抵消压机滑块的微小偏载，保护细小凸模不受侧向力断裂。

　　这类模具广泛应用于消费电子内部连接端子、通讯设备金属屏蔽件、小型五金弹片的批量生产场景，针对0.1-0.5mm厚度的铜合金、镀锌钢带、不锈钢薄料都可通过更换对应工位的凸凹模镶块快速切换生产品类，模座本体为通用标准化结构，不同产品仅需更换加工型面的镶件，大幅降低新产线的工装制造成本与准备周期。整体结构无复杂抽芯或联动机构，维护时可直接拆分上下模座，逐个拆解工位镶块清理油污、检查刃口磨损，日常保养无需专用工装，适配车间连续三班倒的量产作业节奏。
