三轴低平板重型运输半挂拖车结构

　　三轴低平板半挂车主要面向工程机械、重型设备和超限货物的干线转运与场内倒运场景。在风电塔筒节段、挖掘机、装载机、压路机、大型钢结构件以及工业机组的转运中，普通栏板挂车受货台高度限制，难以满足高重心设备的通行要求；低平板结构通过降低承载面，把货物重心控制在更安全的高度范围内，同时减少装卸时的坡道倾角。该类挂车常配合牵引车头在厂区、工地、港口和装备制造园区使用，尾部设置可翻折爬梯，履带式或轮式工程机械能够自行上下货台，减少对外部吊装设备的依赖。

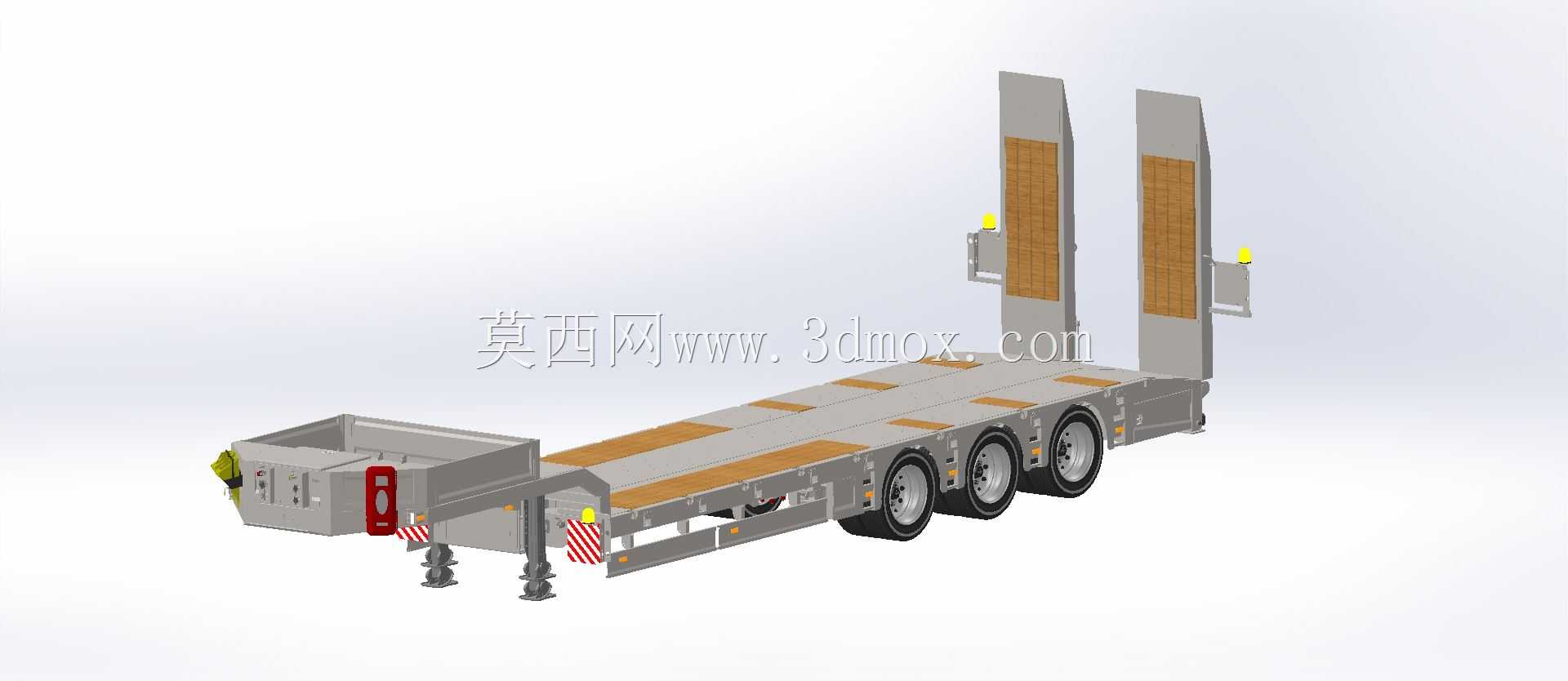

　　从整车布置看，模型采用前端鹅颈、中部低货台、后部三轴行走机构和尾端爬梯的典型形式。鹅颈区域用于与牵引座衔接，并容纳转向、制动、气路和电气连接所需的安装空间；其上方形成较高平台，下方则在牵引销附近承担纵向力传递。货台主体为长而平直的低承载面，主梁沿纵向贯通，横梁按载荷分布间隔布置，面板承受设备履带或轮胎的局部压载。对于重载工况，主梁腹板高度、翼缘厚度以及横梁间距需要结合轴荷、货物支点位置和动载系数进行校核，避免在集中载荷下出现局部屈曲或过大挠度。

　　后部三根车轴集中布置，有利于缩短轴距并改善低货台区域的承载连续性。轮位上方采用轮胎外露或半遮蔽形式，既为悬架、制动气室和轮辋留出运动包络，也便于检修。车轴与车架之间通过悬架系统传递垂向、纵向和侧向力，建模时需要关注板簧或空气悬架的安装座、推力杆位置、轮胎跳动边界以及转向时轮胎与车架的间隙。R22.5轮辋尺寸对应的轮胎外径较大，在低平板设计中直接影响货台离地高度、轮罩开口和尾部通过角，不能只按静态装配位置处理。

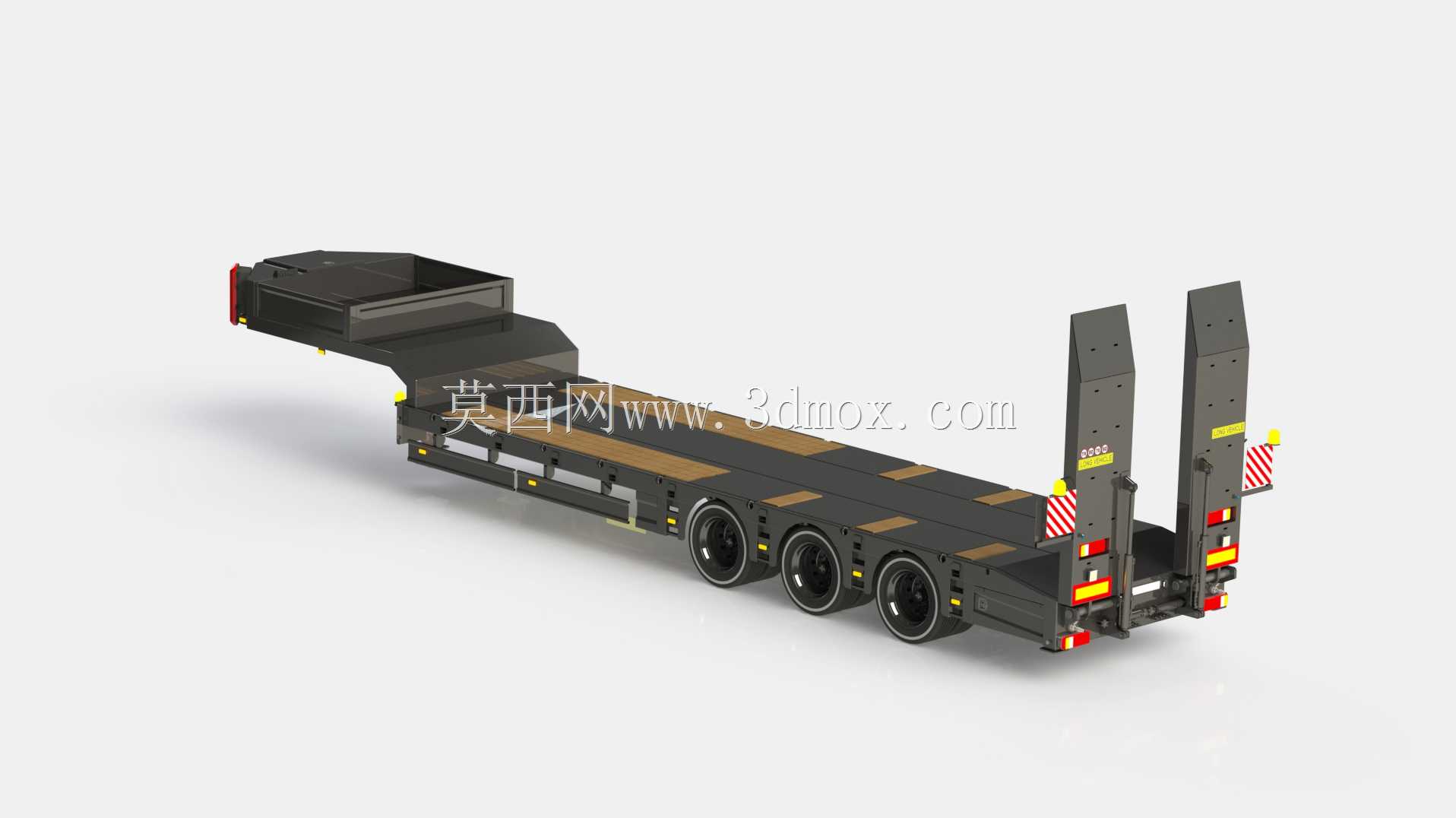

　　尾部爬梯是该结构的功能重点。图示尾端竖立的两块梯板在行驶状态下收起到车尾，装卸时绕铰链下放形成坡道。梯板内侧需承受履带板的碾压和轮式设备的剪切载荷，表面通常设置防滑条或防滑板；铰链轴、支撑脚、锁止机构和限位块要同时满足坡道承重、行驶固定和快速操作的要求。设计爬梯角度时，应结合工程机械的接近角、离去角和底盘最低点高度，避免设备在坡道与货台交接处托底。对于小型挖掘机等自重在梯面单侧偏载的设备，还应校核梯板扭转刚度以及尾框连接区域的焊缝强度。

　　货台侧面可见分段式边梁、绑扎环和支承结构，这些细节对应实际运输中的固索需求。重型工程机械上车后，需要通过履带张紧、轮挡、链条或绑扎带将货物固定在货台上；侧部和面板上的系留点应沿载荷传递路径布置，不能仅焊接在薄蒙皮上。货台表面的木质或复合垫板区域用于增大摩擦并保护钢板，在模型中表现为分段铺板，实际设计时还要考虑垫板更换、排水以及螺栓沉头对轮胎通过性的影响。

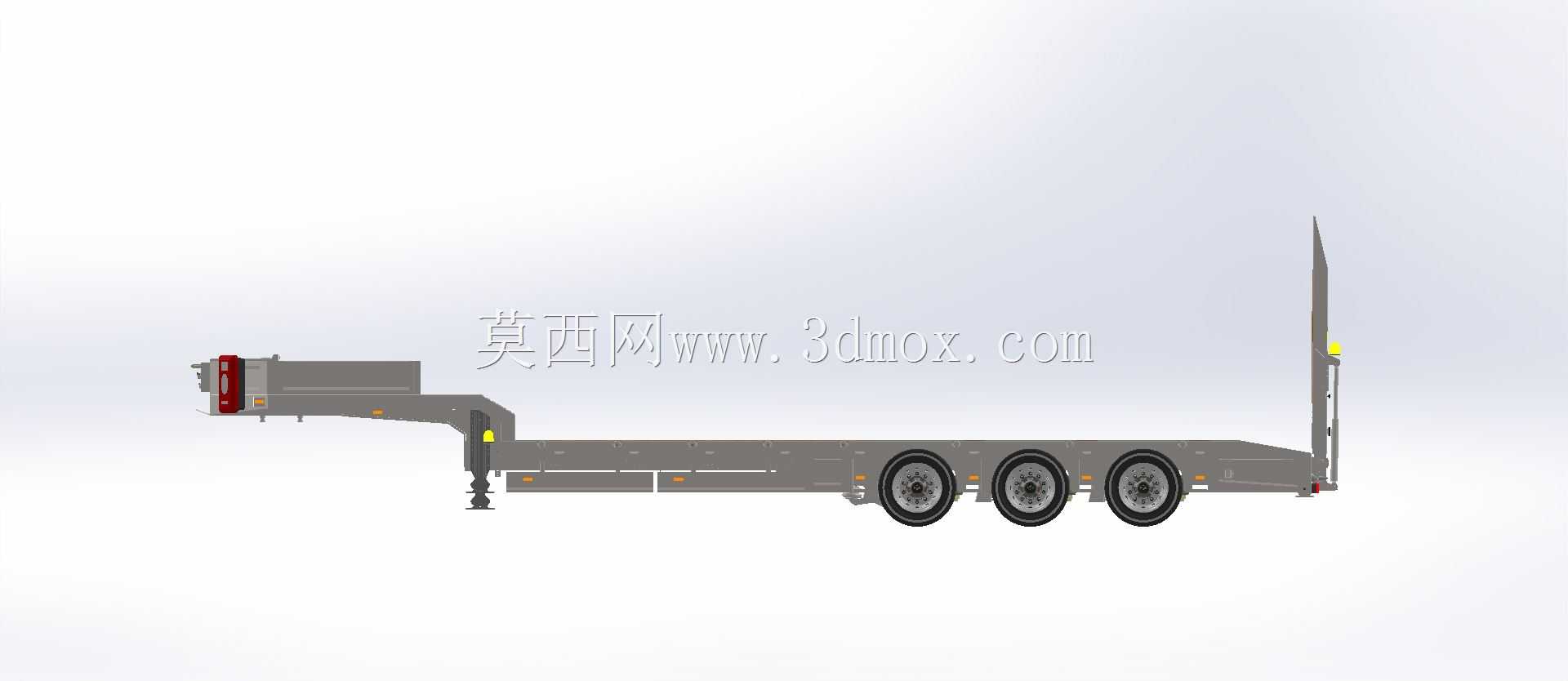

　　外形边界方面，这类半挂车属于长尺寸道路运输装备，建模时应把总长、货台宽度、鹅颈抬升段长度、尾部悬伸、三轴轮距、轮胎外宽和爬梯收放轨迹作为关键控制尺寸。前端牵引销位置决定与车头的匹配关系，支承腿在脱挂时承担前部载荷，其底座落点和收起间隙需要明确。后部灯具、反光标识、红黄警示板以及侧示廓装置虽不是主要承载件，但在整车装配中属于不可缺少的法规与安全要素，布置时不能与爬梯铰链、后保险杠和制动管路发生干涉。

　　结构建模思路应围绕装配层级展开：先建立车架纵梁、横梁和尾框的骨架，再叠加鹅颈平台、货台面板、侧防护、支承腿和车轴悬架，随后补充轮胎、制动元件、爬梯铰链、灯具和标识件。这样既能检查承载框架的连续性，也便于在方案阶段调整轴组位置、货台高度和爬梯长度。对于工程运输企业而言，该结构的核心不只是大尺寸载货平台，而是在道路高度限制、设备自装卸、重载绑扎和轴荷分配之间取得可制造、可行驶、可维护的平衡。
