三轴栏板式半挂货运拖车结构

　　该三维结构围绕公路干线货运中的三轴栏板式半挂拖车展开，主体由牵引销区域、主梁承载框架、前后分段栏板货厢、三轴行走机构、机械悬架、支腿、侧防护栏以及尾部灯具防护组件构成。建模时没有把拖车简化成单一箱体，而是将承载、装货、牵引、支撑、转向通过性和制动布置等实际使用环节拆分成可检查的装配关系，适合在挂车方案设计、底盘校核、货厢改型和零部件选型时作为结构参考。

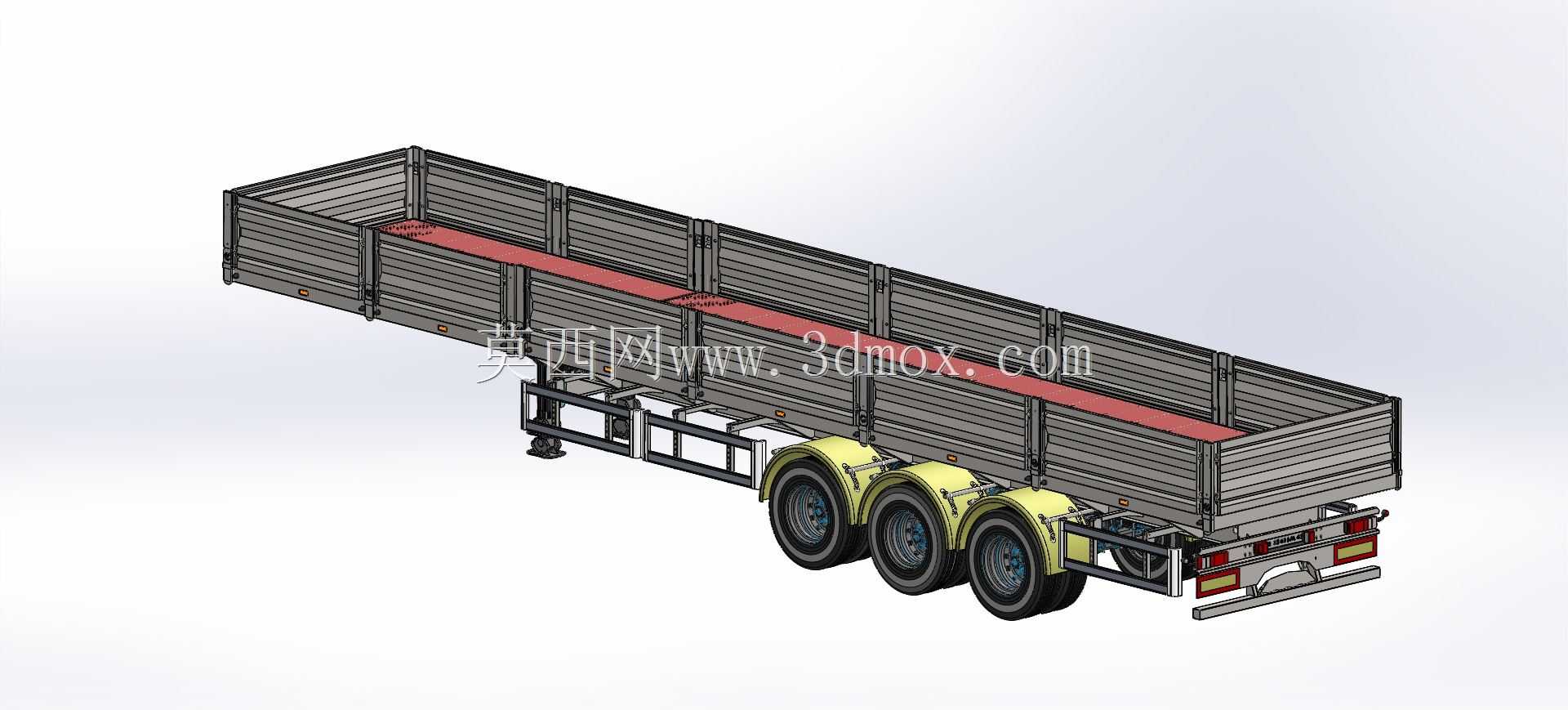

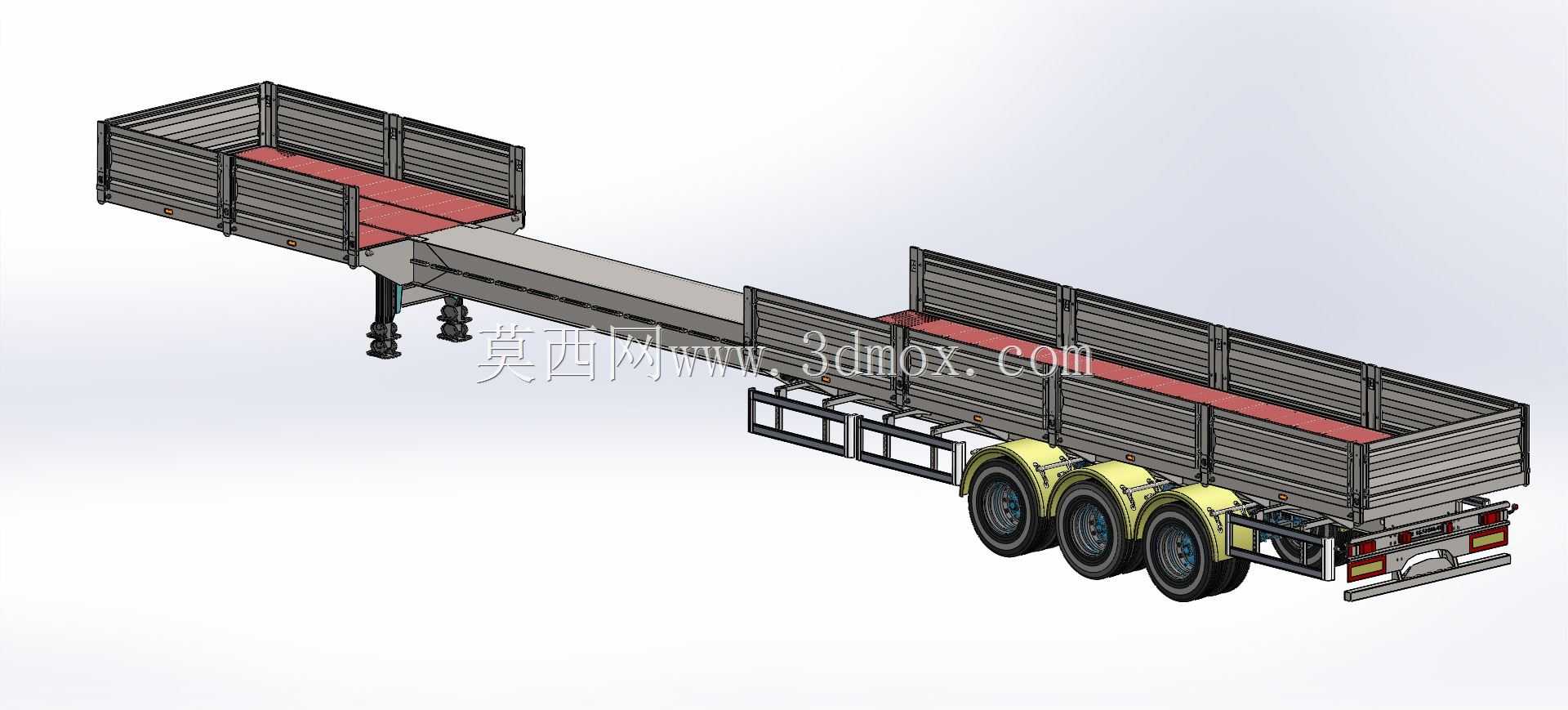

　　从使用场景看，这类栏板半挂主要承担建材、袋装货物、托盘件、型材、农副产品及普通散杂件的中长途运输。货厢采用栏板围合形式，侧栏板和端栏板能够约束货物横向位移，敞开的上部空间又便于叉车、吊装设备或人工进行装卸。模型中货厢底板以红色区域标示承载面，周边栏板形成连续围挡；前后两段货厢之间保留牵引梁过渡区，使前部牵引区域与后部重载承载区域在受力路径上区分开来。实际装货时，载荷应尽量均匀分布在货厢地板上方，并关注牵引座附近与三轴悬架上方的轴荷分配，避免单轴过载或牵引端载荷不足。

　　承载框架是整车结构的核心。纵梁从牵引销位置向后延伸，贯穿主要受力区域，在悬架安装位置需要承受车辆起步、制动、转弯以及路面冲击带来的复合载荷。横梁按间距布置，与纵梁形成网格状底架，上方承托货厢地板，下方为悬架、储气筒、制动元件和侧防护件提供安装点。设计此类底盘时，梁高、腹板厚度、翼缘宽度和加强板位置不能只按静态重量估算，还要结合弯曲工况、扭转工况、紧急制动工况和转弯侧倾工况进行校核。模型中主梁、横梁、货厢底板和栏板立柱的层级关系清晰，可用于检查焊缝布置、螺栓连接空间以及后续加强件是否与货厢下部发生干涉。

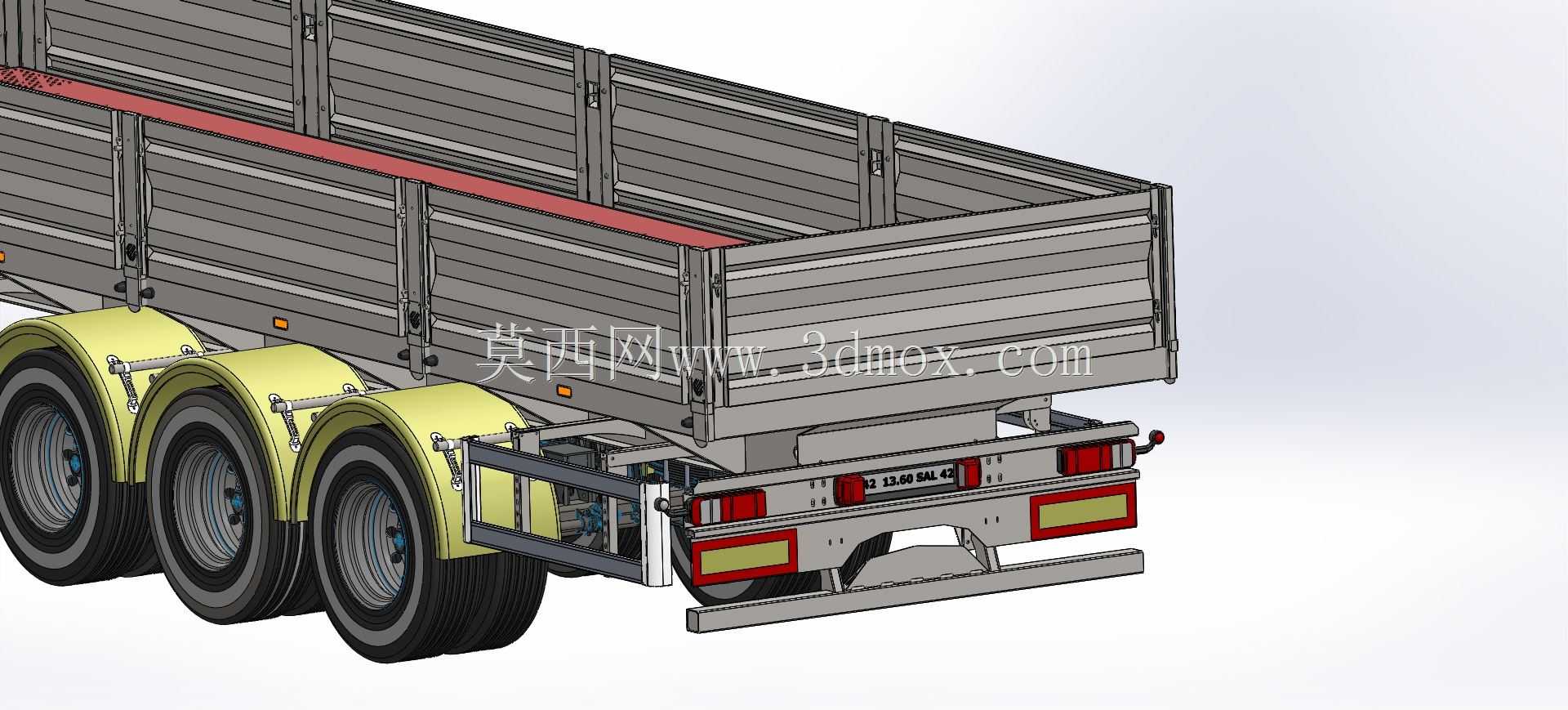

　　行走部分采用三轴布置，适合较高总质量的货运需求。三根车桥并列布置在车辆后部，每轴左右两端配置双胎组合，轮胎与钢板弹簧式机械悬架相连。机械悬架通过吊耳、销轴、支座和弹性元件把车架载荷传递至车桥，再经轮胎传到地面。该结构相比空气悬架，零部件数量少、维护门槛低、对恶劣路况适应性强，在普通货运挂车中应用广泛。建模时需要特别注意车桥中心距、板簧长度、吊耳摆动范围以及轮胎跳动包络。若轴距过小，轮胎在极限跳动或转向侧倾时可能与车架、护栏或货厢下沿发生干涉；若轴距过大，则会影响转弯通道、轮胎磨损和整备质量。

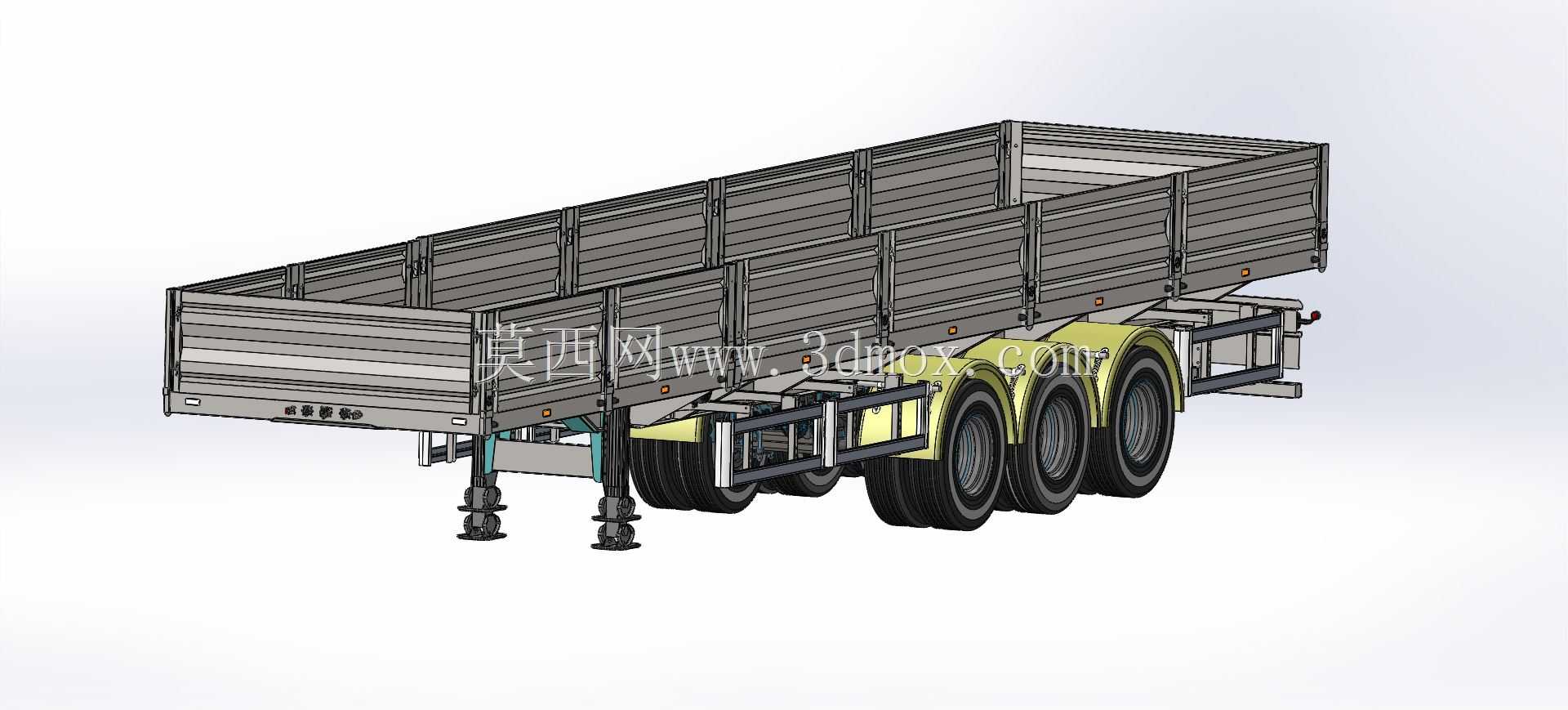

　　前部支腿位于牵引梁两侧，用于挂车与牵引车脱离后保持静置稳定。支腿伸出时承担前端垂直载荷，其安装位置需要靠近牵引销受力区域，同时保证人员操作空间和离地间隙。模型中支腿底座、升降筒、连接横梁和车架固定座均有体现，实际设计时应校核支腿在偏载货场、软地面以及半联动摘挂状态下的稳定性。侧防护栏沿车架两侧布置，既可以防止小型车辆或行人卷入车底，也能为部分管路、储气元件提供防护边界。尾部灯具、保险杠和牌照安装区域集中在后端，设计时需满足后向可视性、碰撞防护和维修拆装要求。

　　外形尺寸与安装边界方面，半挂车的长度方向由牵引销中心至尾端决定，前悬下方需要预留牵引车回转空间，牵引销周围不能与牵引车驾驶室后部、液压油箱或挡泥板发生碰撞。宽度方向以货厢外栏板为最大边界，侧防护、灯具和轮胎外缘不应超出法规允许范围。高度方向则要区分空载货厢栏板高度、装载后的货物高度以及通过限高区域时的安全余量。三轴区域是整车下部结构最密集的位置，轮胎外廓、车桥桥包、制动气室、板簧座和悬架销轴均需纳入运动包络检查。

　　货厢栏板的设计思路兼顾装卸效率与约束能力。栏板立柱与底板边框连接，侧板可根据实际产品形式做成固定式、可拆卸式或铰链开启式；若用于频繁装卸托盘货物，较低栏板有利于叉车侧向作业；若运输轻质抛货，则可通过加高栏板提高容积。模型中前后货厢分段明确，便于设计者根据货物类型调整栏板高度、立柱间距和铰链位置。底盘侧面的储物框、防护杆和安装支架虽然不是主要承力件，但会影响维修通道与通过性，布置时应避开轮胎溅水区域和悬架运动范围。

　　在三维建模过程中，该结构可进一步用于装配层级管理：先建立车架纵梁与横梁的基准骨架，再以牵引销中心、车桥中心线和货厢地板面为关键基准装配悬架、车桥、轮胎、支腿和货厢。栏板、铰链、锁具、侧防护和尾部附件可作为独立子装配处理，方便后续按不同车型派生。对于结构设计人员而言，模型的价值不只在外观展示，更在于能够直观看出载荷从货物到底板、底板到横梁、横梁到纵梁、纵梁到牵引销和悬架，再由车桥轮胎传至地面的完整路径，从而在方案阶段发现轴荷、间隙、安装和维护方面的问题。
