四轴低床重载平板拖车结构设计

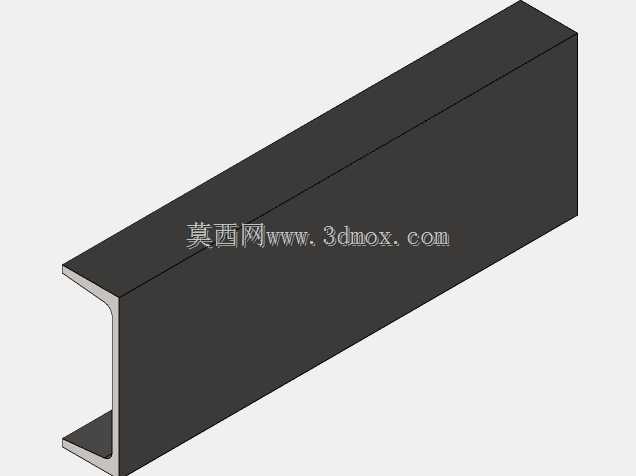

　　在厂区内部大宗物料转运、港口堆场短驳、重型装备车间工序流转这类场景里，常规货运车辆的底盘高度往往会带来装卸坡道过长、吊装重心偏高的问题，低床拖车的设计初衷就是把承载面尽可能压低，让叉车直接从侧面或端部叉取货物，也让行车吊装时吊具行程缩短，重载状态下整车重心更低，转弯和牵引行驶的稳定性显著提升。这套四轴低底盘拖车的结构建模，核心围绕承载主梁、行走轮组、牵引连接三个部分展开。承载主体采用大截面槽型纵梁作为主受力构件，两根通长布置的槽钢梁沿拖车长度方向延伸，翼缘朝向内侧形成封闭的受力腔体，横梁按载荷分布间距横向搭接在纵梁之间，上铺花纹钢板作为承载台面，台面离地高度控制在常规叉车叉臂的作业区间内，不需要额外搭建装卸坡道就能完成货物上下。

　　轮组布置采用四轴排布，相比双轴拖车，四轴结构把整车满载载荷分摊到更多轮胎接地点上，单轮接地比压大幅降低，在厂区硬化路面甚至部分临时铺装路面行驶时，不会压损路面，也能适配厂区内常见的轻型路基。车轴采用平衡式悬挂结构，相邻两根车轴通过摆动平衡梁铰接在车架支座上，当路面出现小幅不平、过减速带或者经过厂区铁轨道口时，平衡梁会随路面起伏绕铰接点摆动，保证每一侧的轮胎都能贴合地面，不会出现单轮悬空、载荷瞬间集中到个别车轴的情况，这对重载拖车来说非常关键，很多厂区拖车早期故障都来自单轮过载导致的车轴弯曲或者轮胎爆损。牵引端设置在拖车前端低位，牵引架高度和厂区内燃牵引车、电动牵引车的牵引销高度匹配，牵引架和车架之间采用铰接回转结构，

　　转弯时牵引架可相对车架左右偏转，满足车间内狭窄通道的直角转弯需求，多台拖车串联编组拖行时，每台的转向跟随性也能得到保证。建模过程中首先确定的是台面边界尺寸，低床拖车的宽度要兼顾厂区道路的通行限宽和标准托盘的摆放需求，长度方向按常见的钢材坯料、工装模架、整托工件的转运尺寸设定，纵梁的截面选型按满载均布载荷加冲击系数校核，槽型钢的腹板高度直接决定了车架的垂直抗弯能力，翼缘宽度则影响轮组支座、横梁焊接的安装空间。轮组的安装支座焊接在纵梁下翼缘位置，支座开孔和车轴的配合间隙按工程机械行走机构的常用公差设定，既保证车轴转动灵活，又避免横向窜动。制动部分预留了气制动管路的安装空间，可对接牵引车的气刹系统，长距离下坡或者编组拖行时能同步制动，

　　防止追尾。车架的端部设置有防撞缓冲块和挂钩，除了前端牵引，尾部也预留了拖拽接口，方便故障车辆移位。台面周边可选装可拆卸的护栏或者绳钩，转运散件时可以捆绑固定，转运大型钢构件时直接拆除护栏，不会干涉工件超出台面的部分。在实际车间布局里，这类低床拖车常和轨道平车、叉车配合使用，机床加工完的大型重型工件先由行车吊到拖车台面上，牵引车拖到下一道涂装或者装配工序，不需要动用大型货运车辆，厂内转运的效率和安全性都更高。建模时把所有钣金件、焊接件、轮组装配关系都按实际装配逻辑搭建，纵梁的拼接焊缝位置避开应力集中的轮座区域，横梁和纵梁的搭接处预留焊接坡口的工艺空间，后续出工程图时可以直接拆分零件图指导下料焊接，轮系的标准件选型也和市面常用的重载拖车轮胎、车轴规格对应，维护替换时配件通用性强。
