半挂车重载子午线轮胎轮辋总成结构

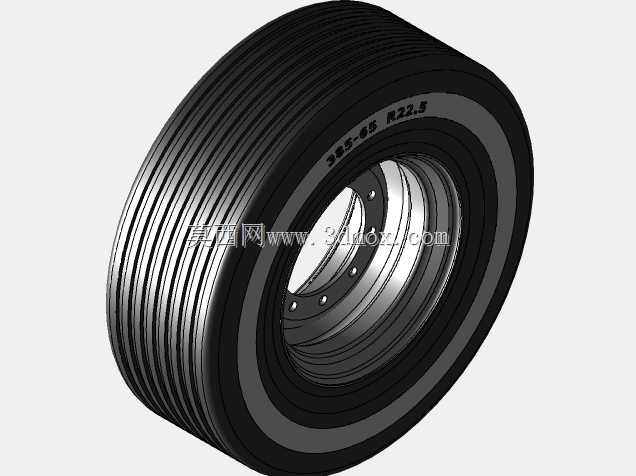

　　该三维结构对应半挂货运车辆常用的大规格宽基重载轮胎总成，适配22.5英寸轮辋安装界面，在干线物流半挂、低平板运输、重型栏板挂车以及部分专用作业车辆的车桥端广泛使用。宽基单胎布局在部分挂车轴位可替代传统双胎并装方案，减少轮端总成自重，同时降低轮胎间的摩擦生热与夹石风险，长距离高速行驶场景下的散热表现与接地稳定性更易把控。

　　建模时先从轮辋安装基准入手，锁定轮辐中心孔、螺栓孔分布圆、螺母贴合锥面这些硬边界，再向外构建胎圈、胎侧、胎冠与纵向花纹结构。轮胎侧壁标注的规格标识随曲面弧度贴合，胎面采用多条纵向贯通沟槽，导向排水能力较强，横向花纹块占比低，滚动阻力相对更小，适合铺装路面长时间匀速运行。胎体轮廓按重载子午线轮胎的弧面特征处理，胎冠宽度大、接地印痕舒展，轴荷分配更均匀，能在高胎压、高承载工况下减少胎面局部偏磨。

　　从实际装配角度看，该规格轮胎外径较大，设计悬架与车架周边边界时必须校核跳动间隙，尤其要关注满载压缩、制动热膨胀以及加装防滑链后的空间余量。轮辋法兰与胎圈座的配合尺寸直接影响充气后的密封可靠性，模型中轮辋的槽底、锁圈槽、通风孔与螺栓过孔均按装配逻辑还原，便于在整车布置阶段检查制动鼓、轮毂、螺栓伸出长度以及气嘴位置是否干涉。

　　功能特性上，这类轮胎承担挂车垂向承载、纵向制动力传递与横向导向作用，不直接连接驱动动力，却对拖挂行驶的平顺性、燃油消耗和轮胎寿命影响显著。宽胎面带来更大接地面积，单位接地压力下降，配合较高充气压力，可适应较重的单轴载荷；纵向沟槽在湿滑路面可快速排开积水，降低水滑倾向，而连续的胎肩结构也有助于提升转弯抗侧偏能力。

　　设计思路上，轮辋部分采用金属轮辐与轮缘一体装配的表达，表面保留车削成型后的层次与孔位特征；轮胎部分则通过密集沟槽、侧壁弧度和胎圈过渡体现橡胶件的厚实形态。进行车桥选型时，可将该总成作为轮端包络参考，核对板簧座、制动器、挡泥板、货台底板以及备胎升降机构之间的位置关系；在维修性分析中，也能利用模型评估拆装空间、轮胎翻转路径和螺栓工具角度。整体结构没有复杂内部机构，但尺寸链、接触面和运动边界对挂车运行安全影响直接，建模时把这些工程约束表达清楚，比单纯追求外观渲染更有实际价值。
