电梯控制箱钣金外壳结构设计

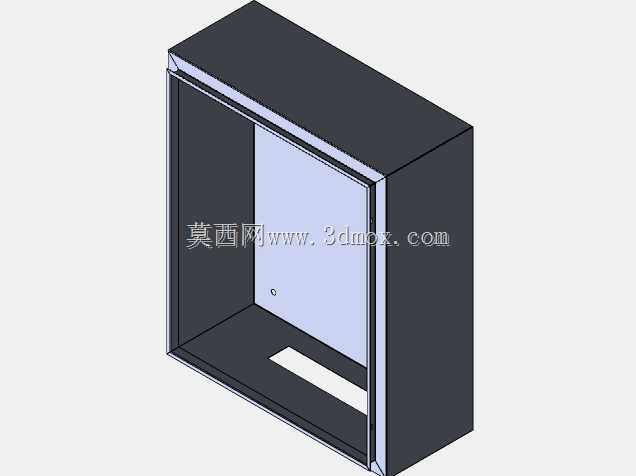

　　这套薄板件围绕电梯呼梯与井道控制箱的安装需求展开，主体由背板与前盖两件钣金件构成，整体适配50×60规格的箱体安装边界，属于楼宇电梯控制系统里常见的壁挂式电控封装结构。现场安装时，背板先通过预留孔位固定在井道壁或厅门旁的预埋基座上，控制回路的端子排、继电器模组与接线端子全部排布在背板内侧，前盖扣合后完成防护，既留出检修时快速开盖的操作空间，也能阻挡井道内的粉尘、潮气直接接触电气元件。

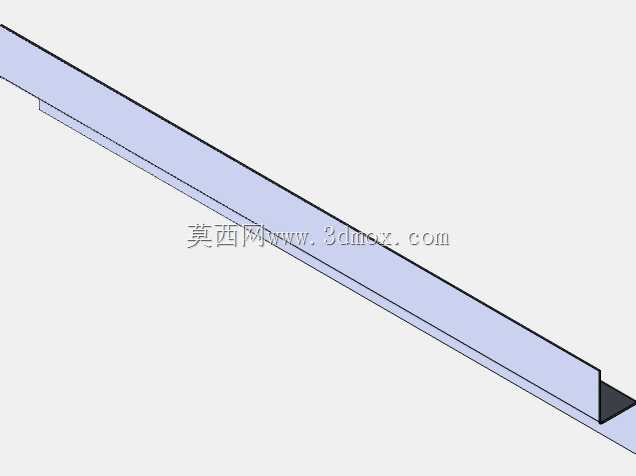

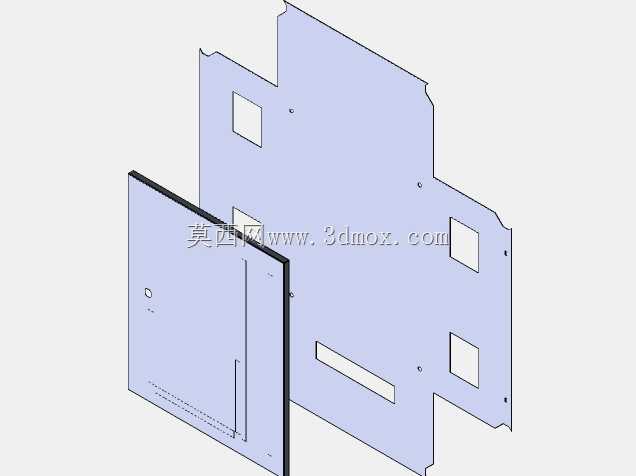

　　从结构细节来看，背板采用整板折弯成型，边缘多处翻边既提升薄板自身刚性，也作为前盖扣合时的定位止口；板面上分布的大小矩形开孔分别对应显示窗口、按钮操作区、走线槽出口与散热通风位，小孔则是自攻螺钉或拉铆螺母的固定点位，所有孔位位置都和内部电气元件的安装坐标一一对应，避免后期装配时出现元件与板面干涉。前盖侧边设计有连续折弯边，扣合后和背板翻边形成重叠防护，缝隙走向避开正面淋水方向，符合井道、机房这类多尘环境的基础防护要求。

　　设计思路上优先考虑钣金加工的工艺可行性：所有折弯线均避开开孔边缘，防止折弯时孔位拉扯变形；板面没有复杂拉伸特征，普通数控冲床或激光切割下料后，经折弯、压铆即可成型，不需要额外开模，小批量项目也能快速投产。开孔布局把操作显示类大孔集中在人员站立可触及的高度区域，长条形通风孔布置在箱体下部，兼顾热气自然上升排出的散热路径，固定小孔沿板边均匀分布，保证盖板扣合后四周受力均匀，长期使用不会出现局部翘曲。

　　实际工程应用里，这类控制箱外壳需要和电梯的召唤控制板、楼层显示模块配合，背板上的安装孔位兼容常规导轨与螺钉两种元件固定方式，现场布线时线缆可从下部长孔或侧边预留缺口引入，不用在现场额外切割钣金。外形尺寸控制在紧凑的壁挂范围内，不会突出井道壁过多，避免和电梯轿厢运行部件发生空间干涉；板件边缘的小缺口还预留了门锁或快拆卡扣的安装位置，后期维护时不用完全拆下所有螺钉，就能翻开盖板排查接线故障。

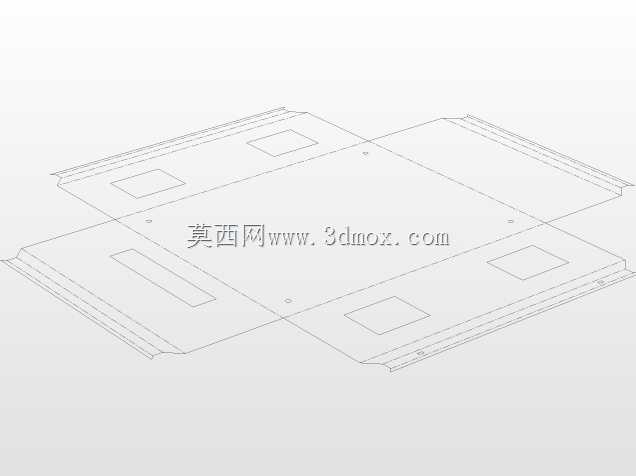

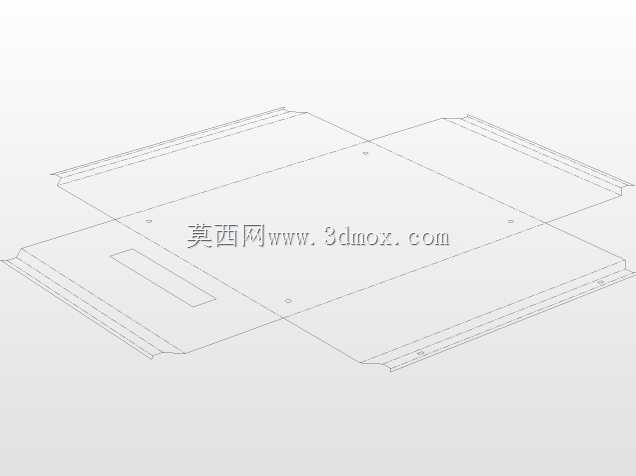

　　建模过程中两件钣金的配合间隙、折弯扣除量都按常规冷轧钢板加工参数设定，展开后的下料轮廓无重叠、无多余工艺缺口，结构工程师拿到模型后可以直接调整板厚适配不同防护等级需求，电气工程师也能依据板面开孔位置快速排布内部元件，完成整套电梯控制箱的装配校验。
