农用拖挂式岩石收集捡拾作业设备

　　这套拖挂式岩石收集设备主要面向农田复耕、牧场清理、石砾地整理与浅表层地块整治场景，作业时与农用拖拉机三点悬挂或牵引接口配合，由拖拉机提供行进动力与液压动力，在低速走行过程中将地表散落的块石、砾石、耕作层内浅层石块捡拾并集中收纳，替代人工弯腰拾石的低效作业方式。在多石耕地播种前的整地环节，地表石块会干扰播种机开沟器、旋耕刀与收割机割台的正常工作，石块碰撞还会造成刀具崩刃、传动件冲击损伤，使用该类收集设备提前清理作业带，可明显降低后续农机具的异常损坏概率。

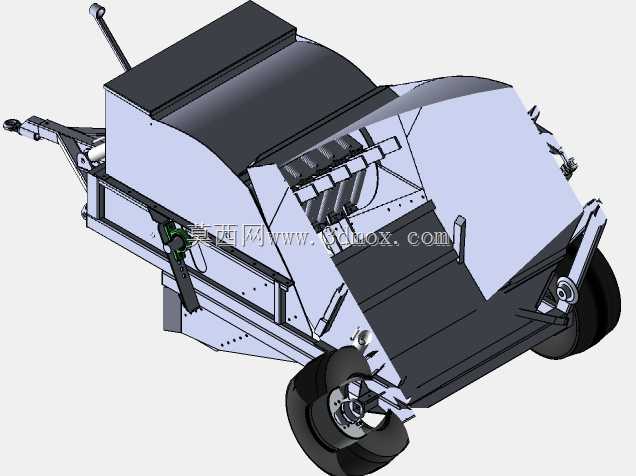

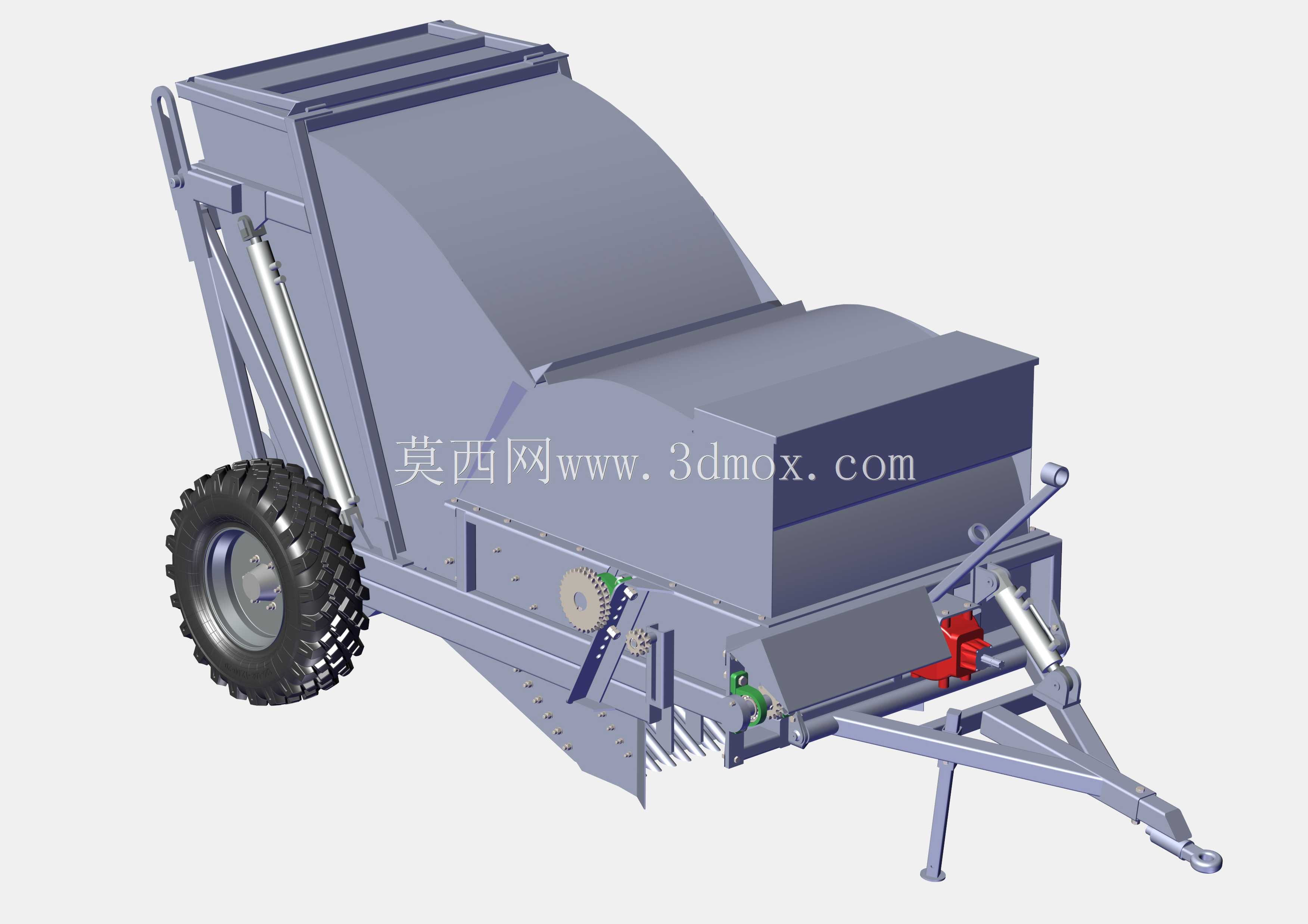

　　从整机结构来看，设备前端设置牵引连接架，架体预留与拖拉机牵引销匹配的铰接孔位，横向连接宽度控制在拖拉机轮距内侧，避免小半径转向时牵引架与拖拉机后轮发生干涉；底盘下部布置两只大花纹越野轮胎，轮胎直径较大、接地比压低，在松软耕地、草地与非硬化田埂路面通行时不易陷车，轮距布置避开中部拾料通道，石块从两轮之间的作业幅宽内进入集料区域。底盘前段为低位集料仓，仓体采用钢板弯折焊接成型，侧壁带加强折边，承受块石反复抛落冲击时不易出现局部鼓胀变形；后段为倾斜布置的链耙式提升输送架，架体由矩形钢管焊接成桁架结构，两侧斜梁之间安装带耙齿的输送链板，耙齿间距按目标石块尺寸设定，可在铲掘入土时将石块兜住并沿倾斜轨道向上输送，表层泥土与细碎石屑会从齿缝间漏回地面，减少无效负载进入储料仓。

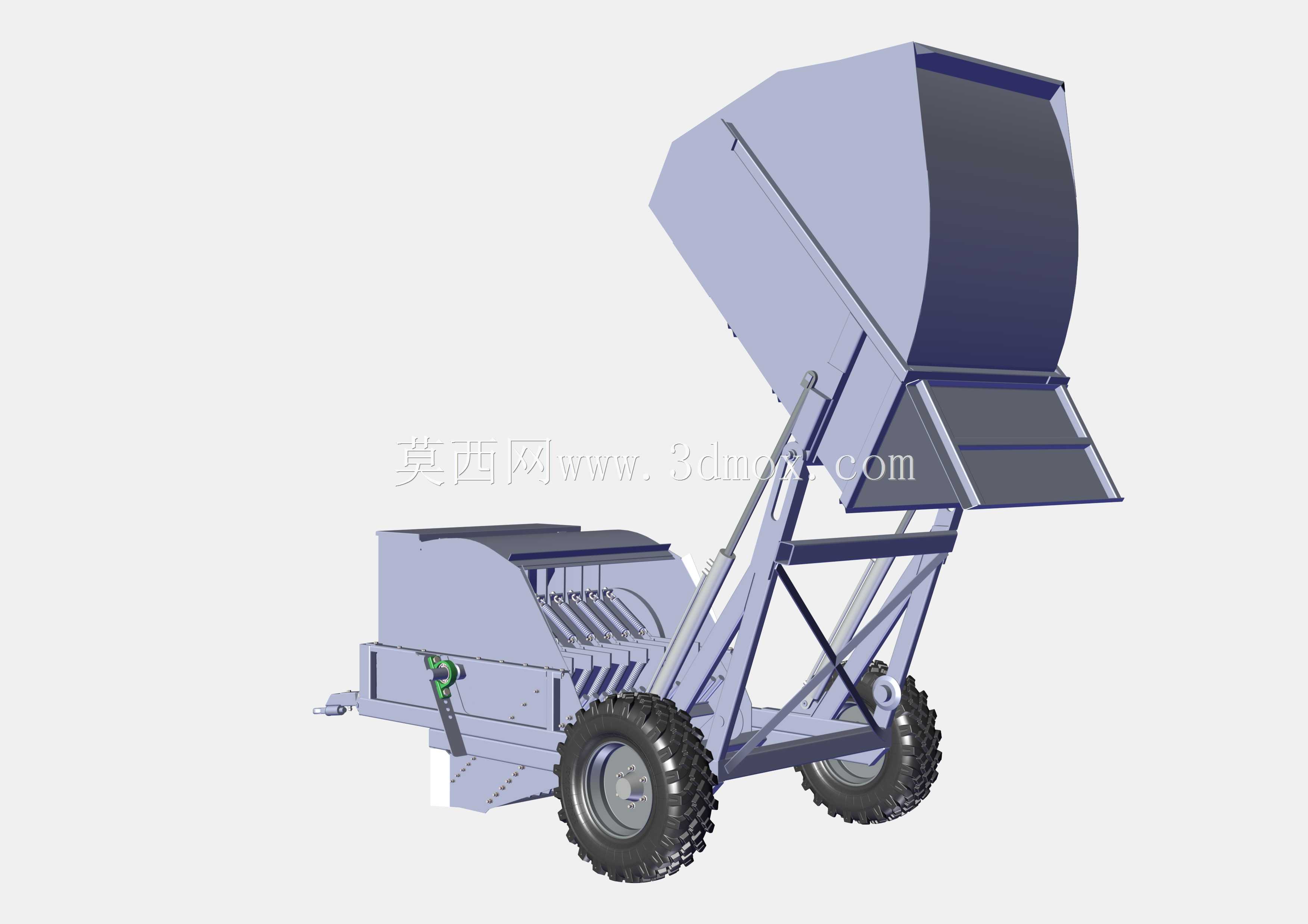

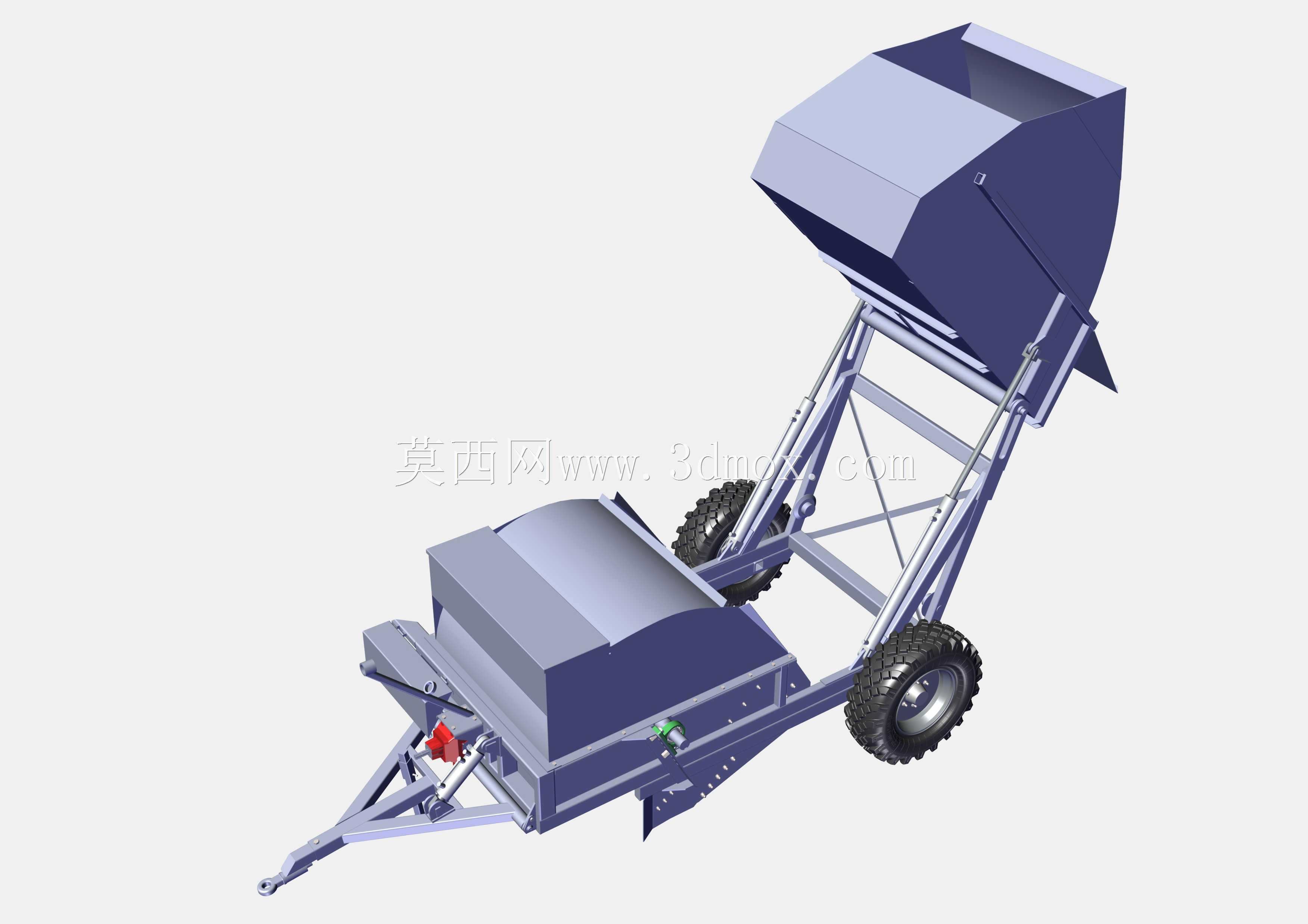

　　高位卸料仓位于输送架顶端，仓体采用可翻转斗式结构，铰接点布置在斗体后侧，卸料动作由液压油缸驱动：当仓内石块收集到额定容量后，操作人员在拖拉机驾驶位控制液压阀组，油缸伸出推动料斗绕铰接点翻转，斗体前侧开口朝下，内部石块可一次性卸入田边转运车或指定堆料点，卸料完成后油缸回缩，料斗靠自重与液压锁保持复位锁定，整个卸料过程无需人工撬动石块。液压管路沿桁架侧梁排布，管路接头位置避开石块抛落轨迹，外侧加装简易护板防止飞石砸伤油管；液压系统取油口对接拖拉机后置液压输出端口，压力匹配农用拖拉机常规输出压力区间，无需额外配置独立动力站。

　　设计阶段首先确定作业幅宽与牵引动力匹配边界：整机作业宽度小于拖拉机后轮外缘宽度，长度方向在牵引状态下的转弯半径适配南方小块农田与北方条田的常规田块尺寸，运输状态下可将提升架小幅回落，降低整机重心高度，满足农村道路低速转场的高度限界要求。拾料铲刃采用耐磨钢板制作，刃口做淬火处理，入土角度控制在小幅前倾区间，既能顺利切入表层3至10厘米的耕作层把石块铲起，又不会过度深挖带走大量有效耕作土壤；铲刃与机架之间采用螺栓连接，磨损后可单独拆卸更换，无需整体焊修机架。输送链板的运行速度与拖拉机行进速度做匹配设计，走行慢时链板低速运转即可保证石块不堆积在铲口位置，走行稍快时链板同步提速，避免大块石卡在铲刃与链耙之间造成堵转。

　　储料仓容积按常规农田石块分布密度设定，正常作业工况下可覆盖较长距离的连续捡拾，减少频繁卸料停机时间；仓体内侧所有与石块接触的棱边均做圆角过渡或加装耐磨衬板，焊接位置避开应力集中的弯折角点，防止长期冲击产生焊缝开裂。底盘轮轴采用宽间距轴承座支撑，轴端设置防尘密封结构，田间尘土环境下可延长轴承维护周期；牵引架铰接处设置润滑脂注油点，日常保养时可直接打脂润滑，无需拆解连接部位。整机三维建模过程中，所有钣金件均按实际折弯余量展开，桁架钢管的相贯线切口按真实焊接间隙建模，液压油缸的伸缩行程、铰点位置与料斗翻转角度做运动干涉校验，确保料斗翻转最大角度时不会与输送架、轮胎发生碰撞，轮胎在全转向角度下也不会剐蹭牵引架与底盘侧板，为后续工程出图、车间下料焊接与现场装配提供完整的结构参照。
