迷你壁挂式钣金电气控制柜体

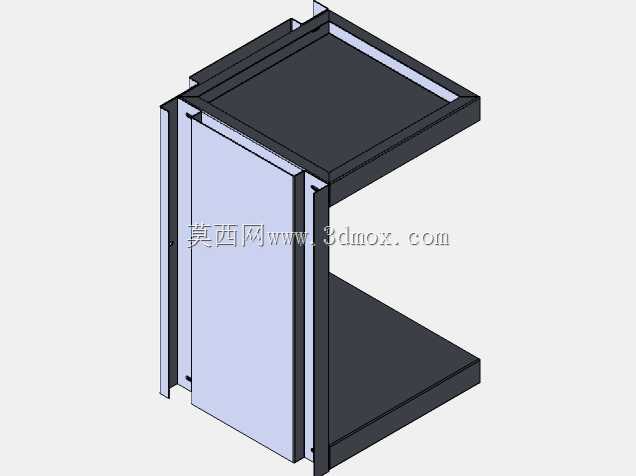

　　这套三维结构围绕小型壁挂式电气控制柜体展开，主体采用钣金折弯与装配思路，适合在空间受限的设备旁、产线立柱、车间墙面或小型自动化单元中承载低压控制元件。柜体外观为竖向矩形箱体，正面设置可开启门板，顶部和底部保留较明确的折边轮廓，侧面通过立板、背板和内部安装面形成封闭防护空间。

　　从实际使用场景看，这类迷你柜体并不追求大容量配电柜的走线规模，而更强调就近安装、快速检修和局部控制。它可以容纳小型端子排、继电器、开关电源、PLC模块或接线端子等元件，用于单机设备的控制信号汇集、小型执行机构配电以及现场操作回路整理。壁挂安装方式能够减少地面占用，使柜体靠近被控设备，缩短控制线和信号线长度，也便于操作人员在设备周边完成启停、复位和状态检查。

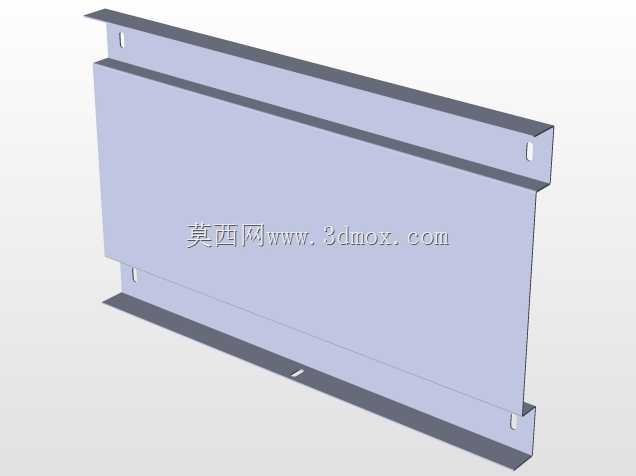

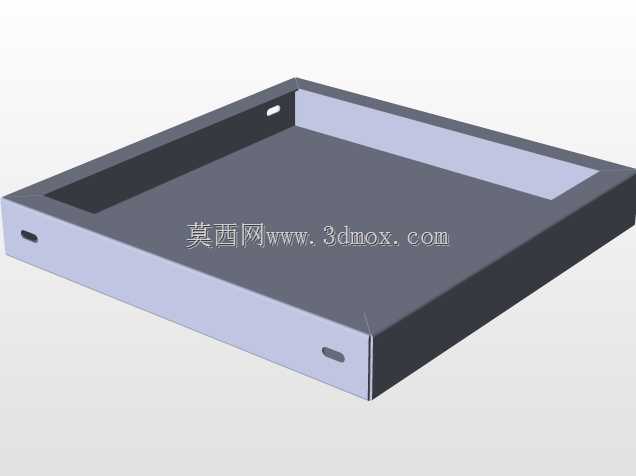

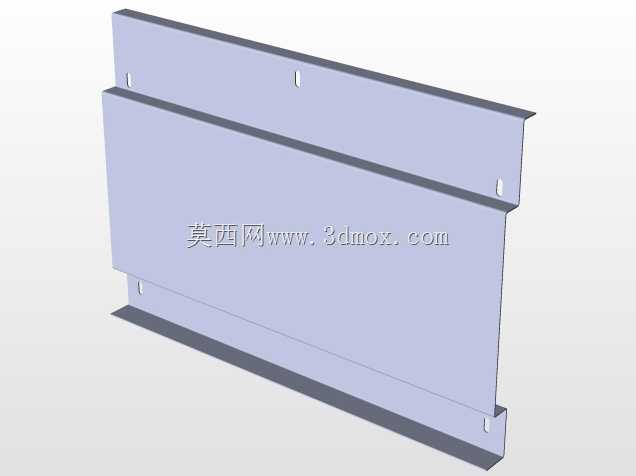

　　结构设计上，门板与箱体主体之间通过侧边折边形成搭接关系，门体关闭后可覆盖前部开口，降低灰尘、飞溅物和误触风险。柜体四周的折弯边不仅提高薄板刚性，也为门板贴合、密封条布置和后续螺钉固定提供基础。顶部外伸折边可作为遮水或防尘构造的一部分，在靠近潮湿区域或清洗环境附近使用时，能够减少液体直接沿门缝进入的概率。底部与背部则需要根据现场接线方式补充敲落孔、格兰孔或走线槽接口，模型中保留了较完整的外形边界，方便设计人员在详细阶段进行开孔。

　　内部空间以平整安装面为核心，电气元件可通过DIN导轨、安装板或螺钉支座固定。由于柜体尺寸偏紧凑，元件布局应优先考虑强弱电分隔、端子排维护距离和线束弯曲半径。门板内侧可预留标识牌、按钮孔或小型指示灯安装位，但在当前外形模型中，这些功能孔位可作为后续工程细化内容。三维建模时需要特别注意钣金件的折弯系数、内R角、板材厚度和装配间隙，避免门板在折弯后与侧立板发生干涉。

　　安装边界方面，柜体背部应与墙面或支架保持可靠贴合，壁挂固定点宜布置在背部加强区域，避免仅固定在薄板平面中央。若现场振动较明显，可在背部增加加强筋或焊接螺母，并通过减震垫降低元件松动风险。柜体前方需要预留门体开启空间，侧面和上下方应留出接线、散热和维护距离。对于发热较小的控制系统，自然散热即可满足需求；若内部安装电源模块或驱动元件，则应在顶部、底部或侧板上规划通风孔，并保证气流方向不与门板密封结构冲突。

　　从制造角度看，该柜体适合激光切割、数控折弯、点焊或螺钉连接等常规钣金工艺。外形线条简洁，零件数量较少，便于在样机阶段快速验证尺寸，也适合在批量生产中通过统一模具和折弯程序控制成本。设计人员可在此基础上扩展门锁、铰链、密封条、接地螺柱、背板挂耳和内部安装板等细节，使概念外形进一步转化为可加工、可装配、可维护的现场电气控制箱体。
