曲柄滑块往复运动教学演示机构

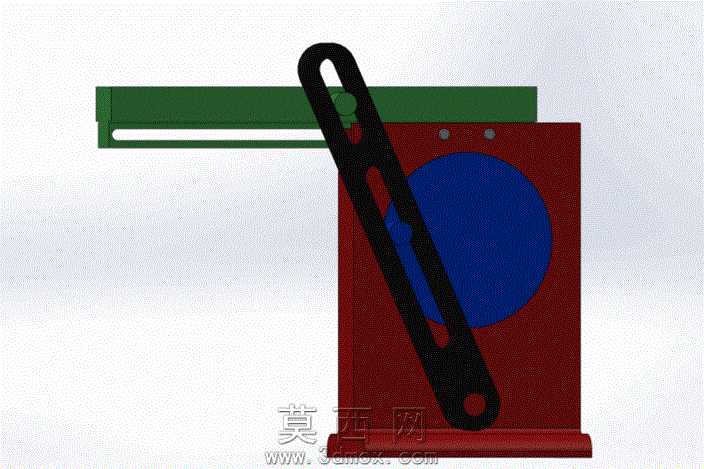

本作品为曲柄滑块类往复运动教学演示机构的三维建模成果，建模过程中严格遵循机械原理的尺寸规范，先完成核心回转圆盘的参数化绘制，确定其回转中心与偏心销的位置参数，再依次构建立式机架、长条形连杆、水平滑动导杆的基础轮廓。建模阶段对各部件的装配间隙做了精准预留，回转圆盘与机架的同轴度公差控制在合理范围，连杆两端的铰接孔分别与圆盘偏心销、滑块铰接轴做了适配设计，保证运动过程中无卡滞、无干涉。材质渲染环节，将立式机架设置为哑光暗红色金属材质，模拟铸铁机座的厚重质感，回转圆盘采用高饱和度蓝色哑光塑料材质，突出运动部件的视觉辨识度，长连杆做黑色哑光金属处理，还原钢制连杆的真实质感，水平滑动导杆采用绿色哑光工程塑料材质，清晰区分固定导向部件与运动部件。结构设计上，该机构通过圆盘的连续回转运动，带动连杆做平面复合运动，最终驱动水平导杆沿机架上的长条形导向槽做直线往复运动，完整复现曲柄滑块机构的运动转换逻辑，导向槽的长度经过精确计算，匹配滑块的最大行程，避免出现超程脱轨的问题。设计思路围绕教学演示的核心需求展开，各部件采用差异化配色降低理解门槛，所有铰接位置都做了可视化的结构处理，方便学习者直观观察运动副的连接关系与运动轨迹，整体结构简洁紧凑，无多余冗余部件，既可以作为机械原理课程的演示教具，也可以作为小型自动化设备的往复驱动单元参考结构，建模过程中对所有运动部件做了运动仿真校验，确认全行程内各部件无碰撞干涉，运动流畅平稳，能够准确还原曲柄滑块机构的运动特性。
