家用壁挂式燃气热水器外观结构设计

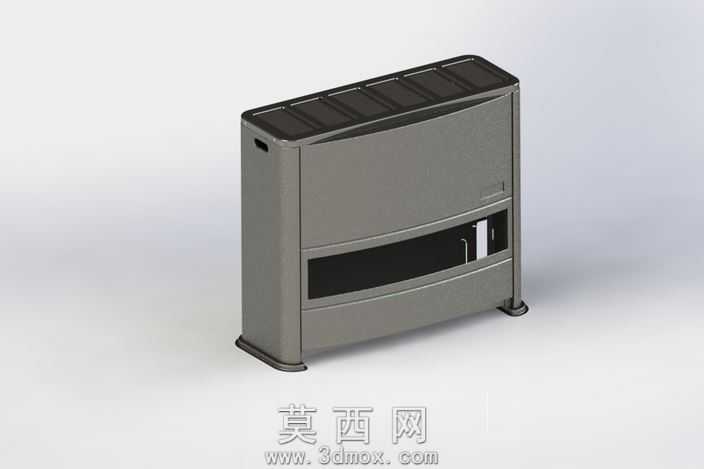

本款燃气热水器三维模型采用SolidWorks完成全参数化建模，整体遵循家用厨卫电器的紧凑化设计逻辑，适配常规家庭墙面安装的尺寸规范。建模阶段首先完成整体轮廓的草绘布局，以长方体为基础形态做圆角过渡处理，避免尖锐棱角带来的安全隐患与视觉生硬感，机身底部设置四个对称的支撑脚结构，既可以在落地放置时保持机身稳定，也能在壁挂安装时预留出墙面与机身的间隙，满足通风散热的安装要求。外观结构上，机身顶部设计有分段式的格栅通风结构，建模时通过线性阵列命令快速生成等距排布的格栅条，既保证了进气通风的功能性，也让顶部视觉层次更丰富；机身正面做了分区域的结构划分，上部为一体化的哑光金属面板，中部设置横向的黑色操作显示区域，通过不同材质的区分强化操作区的视觉辨识度，下部为可拆卸的检修面板结构，建模时预留了卡扣装配的间隙，还原真实产品的装配逻辑。材质渲染阶段，机身主体采用磨砂银灰色金属材质，模拟真实燃气热水器的冷轧钢板喷塑质感，调整材质的粗糙度参数避免过度反光带来的廉价感；操作显示区域采用高光亮面黑色塑料材质，与主体哑光材质形成鲜明的视觉对比；底部支撑脚采用深色硬质橡胶材质，调整材质的凹凸贴图模拟橡胶表面的细微防滑纹理，提升整体渲染的真实度。结构设计上充分考虑家用产品的使用场景，机身侧面预留了管线接口的安装位，整体壁厚按照家电产品的常规注塑与钣金工艺要求设置，所有转角处都做了不小于R2的圆角处理，既符合钣金加工的工艺要求，也能避免使用过程中的磕碰划伤。建模过程中所有特征都保留了完整的参数化历史记录，方便后续根据不同容量的产品需求调整机身长宽高尺寸，也可快速修改面板分块布局适配不同的外观设计方案，整体模型装配关系清晰，各部件之间的干涉检查全部通过，完全还原真实燃气热水器的结构比例与外观细节。
