商用台式单眼燃气灶具结构设计

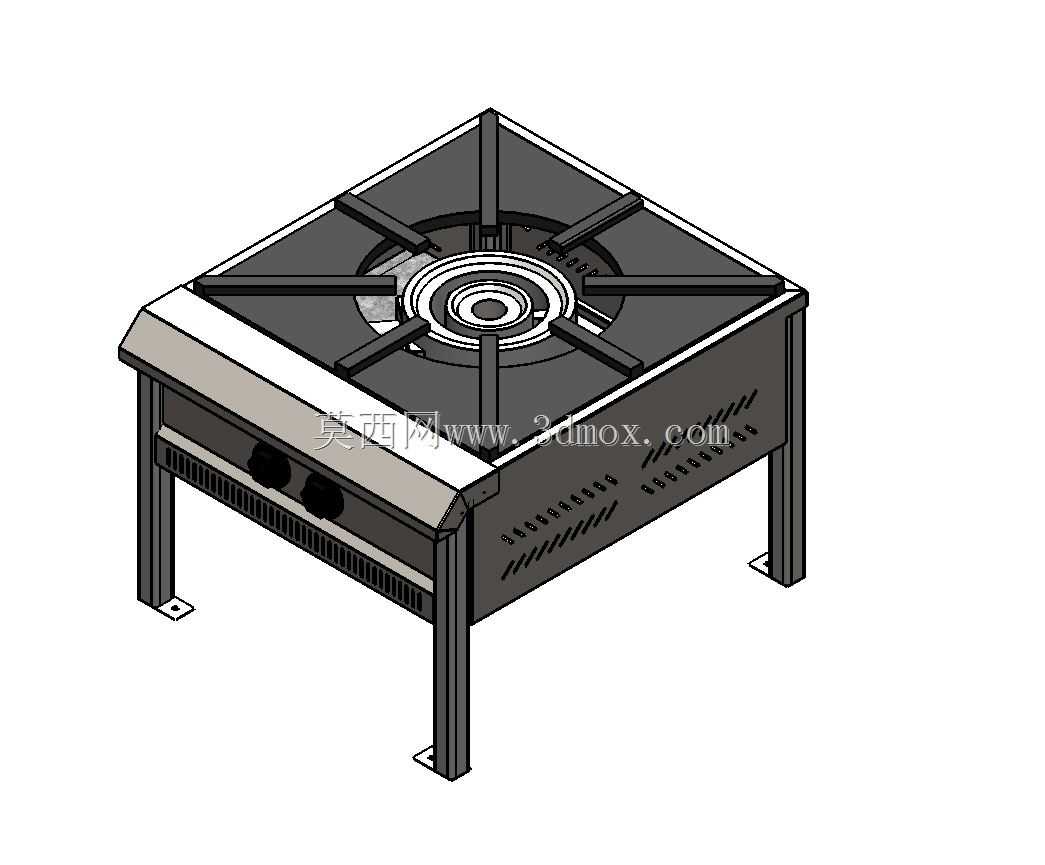

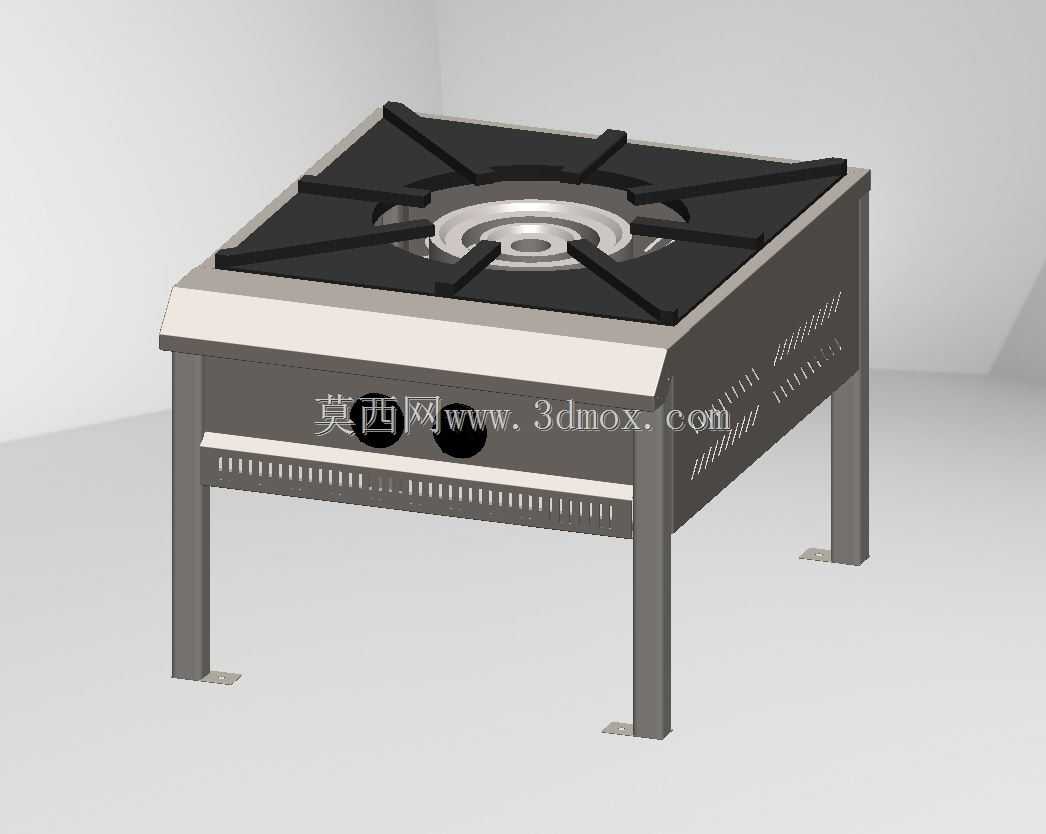

　　这款台式单眼燃气灶具的三维结构设计，主要面向小型餐饮门店、流动餐车、户外临时炊事点等场景的使用需求，区别于家用嵌入式灶具的安装要求，整体采用落地支撑结构，无需在台面开孔固定，放置在平整硬质地面即可接驳气源投入使用，适配临时搭建的操作台面、移动炊事作业等非固定厨房场景。从结构设计逻辑来看，整体采用方箱式主体承载结构，四条立式支撑腿采用等边角钢折弯成型，腿底部预留安装固定孔位，既可以直接放置使用，也可以通过膨胀螺栓与地面固定，避免作业过程中灶具移位引发安全隐患，支撑腿的高度经过人体工程学核算，操作面距离地面高度适配常规站立炊事操作的手臂高度，减少长时间操作的腰部疲劳。灶具顶部的炉架采用放射式条形支脚结构，八根支脚从炉头中心向外辐射延伸，

　　能够稳定支撑不同直径的平底锅、炒锅、汤锅，支脚顶部做了防滑锯齿处理，避免锅具在翻炒过程中出现侧滑，炉架采用可拆卸式设计，日常清洁维护时可以直接取下，清理面板上洒落的食物残渣与油污。炉头区域采用同心圆式火盖结构，外环火与中心火配合实现不同火力输出，外环火孔采用倾斜角度设计，火焰能够均匀包裹锅底，提升热效率，中心火负责小火保温、慢炖等小功率炊事需求，火盖与炉头座采用间隙配合，可单独拆卸更换，降低后期维护的配件成本。灶具正面设置两个控制旋钮，分别对应外环火与中心火的气量调节，旋钮采用防滑纹理设计，操作时戴隔热手套也能准确调节火力大小，旋钮下方的箱体正面开设多组倾斜式通风散热孔，既可以保证灶具内部供气系统的空气流通，避免内部积温过高，

　　也能防止煮溢的汤汁直接流入箱体内部损坏阀体组件。箱体侧面同样开设长条状通风孔，配合正面散热孔形成空气对流，保障燃烧过程中所需的二次空气补给，同时降低箱体外壳的表面温度，避免操作人员误触烫伤。从安装边界来看，这款灶具的外形尺寸为600mm×600mm的正方形台面，整体高度适配常规商用厨房操作台面的高度差，放置时需要在周边预留不小于100mm的散热间隙，背部预留气源接驳的操作空间，适配低压液化石油气、天然气等常用商用燃气气源，进气接口采用标准螺纹连接，可直接对接常规燃气输送软管与硬管。设计过程中充分考虑了商用场景的耐用性需求，箱体外壳采用冷轧钢板折弯焊接成型，表面做高温喷塑处理，能够耐受炊事环境下的高温、油污腐蚀，

　　面板边缘做了圆弧过渡处理，避免尖锐边角划伤操作人员，炉头周围的面板做了下沉式集液槽设计，煮溢的汤汁会汇集在槽内，不会顺着箱体流到地面，清洁时直接擦拭集液槽即可。在结构强度校核阶段，对支撑腿、炉架的承载能力做了针对性优化，炉架单支脚可承载不小于20kg的重量，满水状态的大型汤锅放置在上面不会出现结构变形，箱体内部的阀体安装座采用加厚钢板固定，避免长期使用后旋钮操作出现松动移位。这款灶具的结构设计没有多余的装饰性部件，所有结构特征都围绕炊事作业的实际使用需求展开，兼顾了移动使用的便捷性与固定安装的稳定性，零部件尽量采用通用标准化设计，后期维护更换配件无需定制，能够适配各类中小型餐饮场景的日常炊事作业需求，对于厨具生产企业的产品改型、非标炊事设备定制来说，这套三维结构可以直接作为设计基础，根据不同的气源类型、火力参数需求调整对应部件的尺寸参数，缩短产品开发的周期。
