欧宝Astra前制动盘精密结构设计

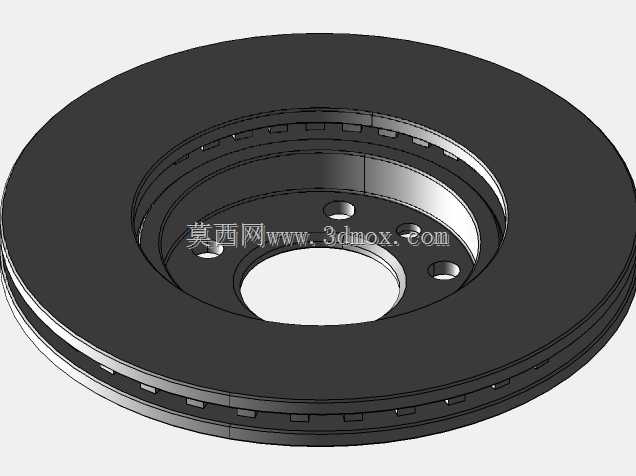

　　前制动盘作为乘用车盘式制动系统的核心旋转摩擦部件，承担着车辆减速与驻车过程中绝大部分动能向热能转化的任务，在整车底盘安全件序列里属于直接决定制动距离、热衰退抗性与行驶稳定性的关键零件。这套针对欧宝Astra车型开发的前轴制动盘，在结构还原上完整覆盖了装车状态下的全部几何特征，从外圈摩擦环带、中心安装毂座、螺栓过孔到通风腔内部的散热筋布局均做了实体化表达，能够直接用于制动系统总成匹配、卡钳间隙校核以及底盘周边件的干涉检查工作。

　　从实际装车场景来看，前轴制动盘通过中心定位孔与轮毂轴头形成同轴配合，五处螺栓过孔对应车轮螺栓的穿装路径，盘体内侧的毂台端面与轮毂轴承法兰贴合，依靠车轮螺母的轴向夹紧力将制动盘与轮毂、轮辐刚性连为一体，随车轮同步旋转。制动动作发生时，浮动卡钳两侧的刹车片从摩擦环带的内外两个端面同步夹紧，刹车片与盘面之间产生的摩擦力矩经由盘体、螺栓连接副最终传递到轮毂与轮胎，通过轮胎与地面的附着作用实现车辆减速。模型在中心区域还原了沉台与定位止口的阶梯结构，这部分尺寸直接关系到制动盘装车后的径向跳动量，若止口配合间隙过大，高速制动时容易引发踏板脉动与方向盘抖动，因此建模时对配合圆柱面与安装端面的垂直度关系做了严格约束。

　　摩擦工作面采用双摩擦面夹置通风腔的夹层构型，两层环形摩擦盘之间沿圆周分布着径向散热筋，筋条将内外环连接为整体，既承担制动扭矩的传递路径，又在盘体旋转时借助离心力驱动空气从内径侧向外径侧流动，把摩擦产生的热量持续带走。相较于实心制动盘，这种通风结构在连续下坡、频繁点刹等高负荷工况下能显著降低盘体峰值温度，延缓摩擦材料热衰退，同时减少盘面因热应力不均产生的翘曲变形。模型外圈摩擦环带的厚度、内外径比例均参照实车制动边界设定，摩擦环带的径向宽度需要与刹车片摩擦块的投影面积匹配，保证制动时块体完全贴合在有效摩擦区域内，既不出现块体内缘悬空，也不让块体外缘超出盘体外径。

　　盘体摩擦环与中心毂座之间通过过渡盘幅连接，盘幅上预留的开孔与减重凹腔在模型中均有体现，这类结构一方面降低了制动盘的非悬挂质量，对提升悬架响应性、降低轮端跳动惯量有实际意义，另一方面也增加了盘体与空气的接触面积，辅助散热。设计层面需要在减重与刚性之间取得平衡：盘幅过薄或开孔过大，会削弱制动盘的轴向刚度，夹紧时产生形变导致踏板脚感绵软；刚度过剩则无谓增加重量与材料成本，建模时保留的加强过渡圆角，正是为了缓解盘幅与毂座交接位置的应力集中，避免热循环工况下出现疲劳裂纹。

　　安装边界方面，模型完整呈现了中心大孔、周向螺栓孔以及毂座端面的相对位置关系，在做总装布置时，可以直接将该件与转向节、轮毂轴承、制动卡钳、车轮轮辋进行装配仿真，核对卡钳钳体与盘体通风口、轮毂螺栓与盘体孔位之间的安全间隙，确认制动盘旋转过程中与防尘挡板、悬架摆臂等周边零件不存在运动干涉。盘面的摩擦面平面度、两摩擦面之间的厚度差是加工与装车检测的核心指标，模型中两个摩擦端面均以连续平整环形面构建，便于后续在工程图中提取平行度、端面跳动等形位公差要求，也可用于制动热变形仿真、摩擦温度场分析的前处理几何输入。

　　对于从事底盘制动系统设计、零部件逆向测绘以及维修替换件开发的工程人员而言，该制动盘模型把通风筋走向、安装孔分布、毂台阶梯等容易被简化的细节全部保留，能够支撑从结构方案评审、卡钳匹配计算到装配工艺验证的多环节工作，也可作为教学场景中讲解盘式制动器工作原理、热管理设计思路的直观参照。
