电竞游戏主机多面体科幻机箱结构设计

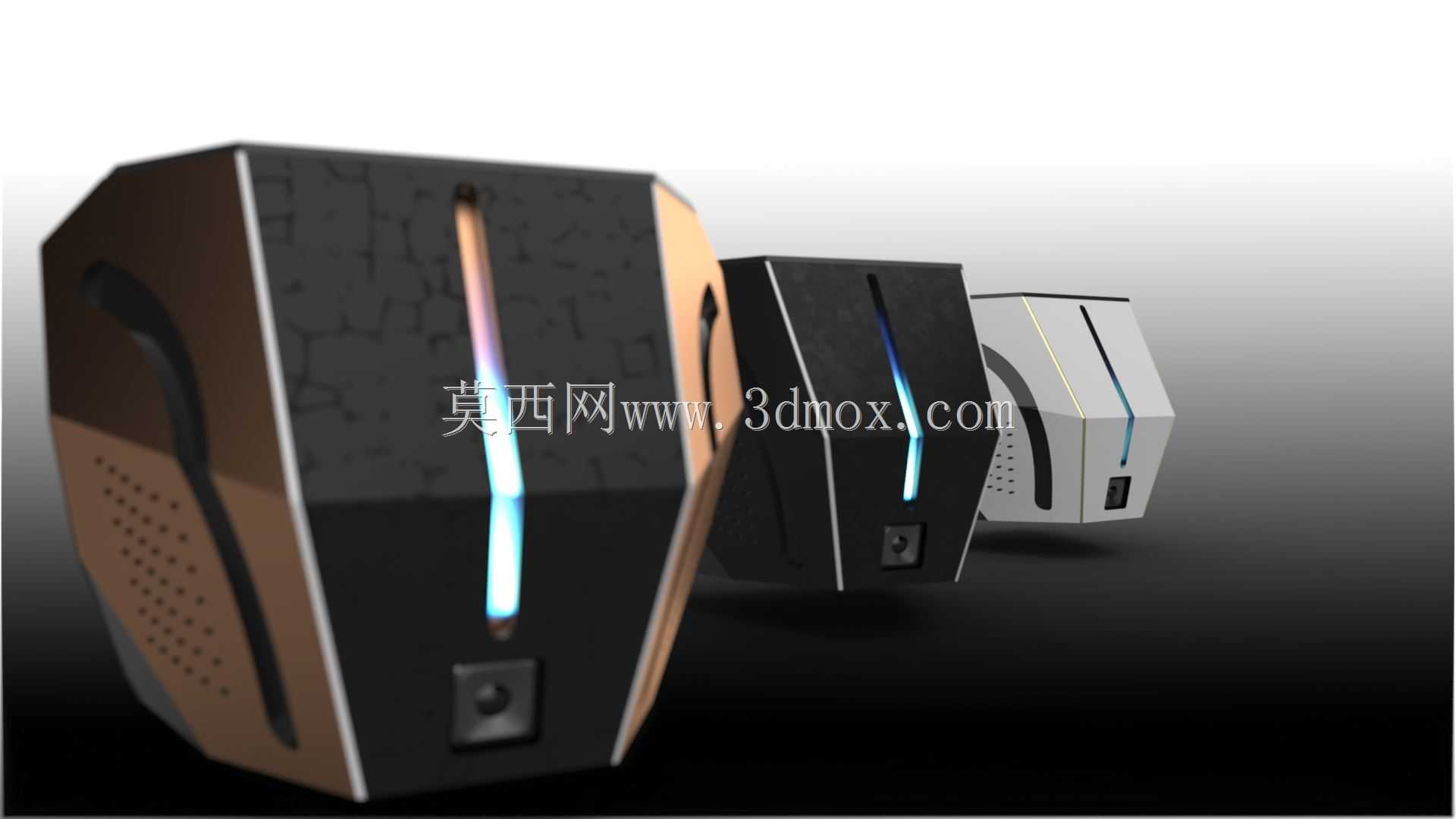

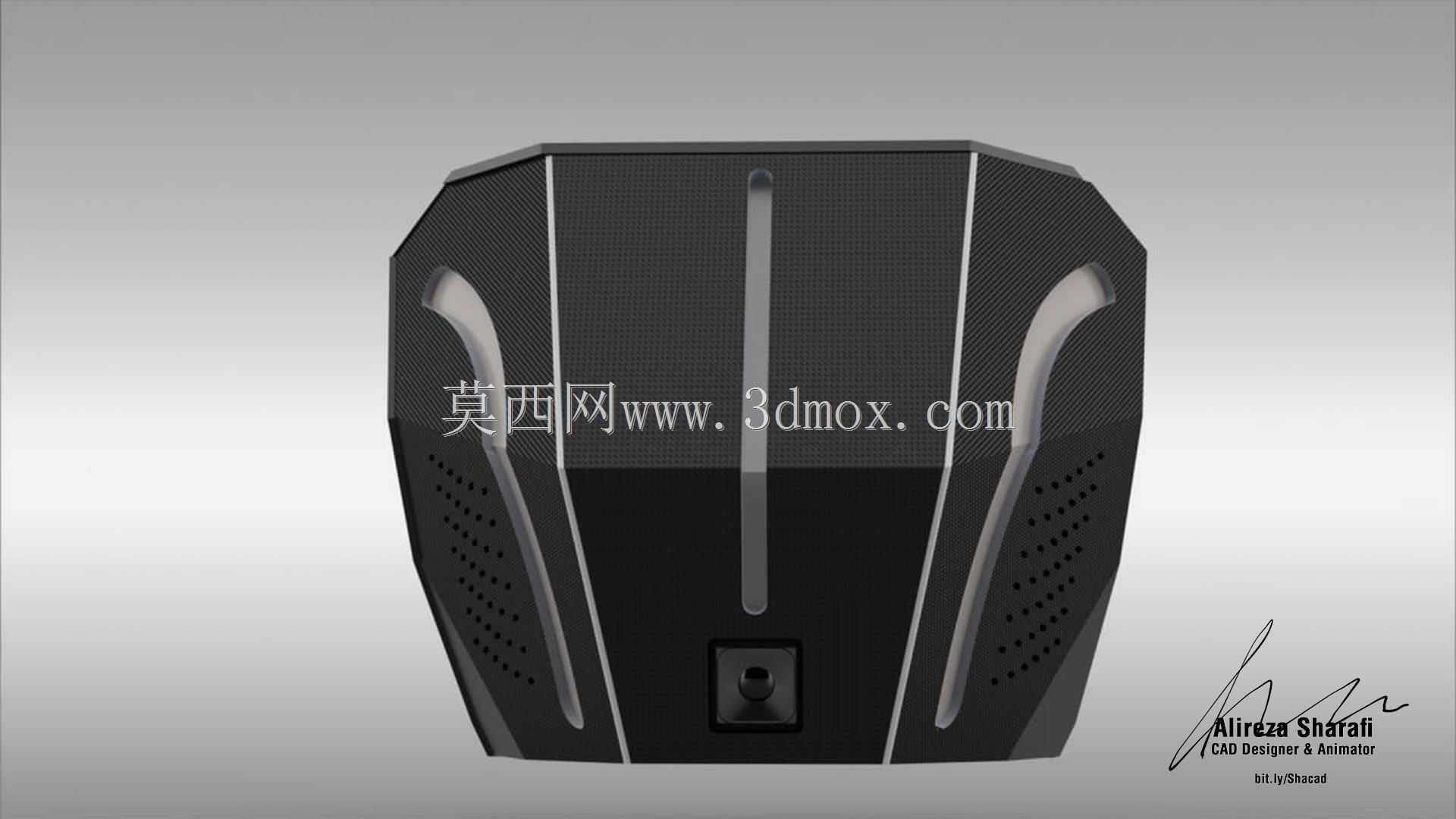

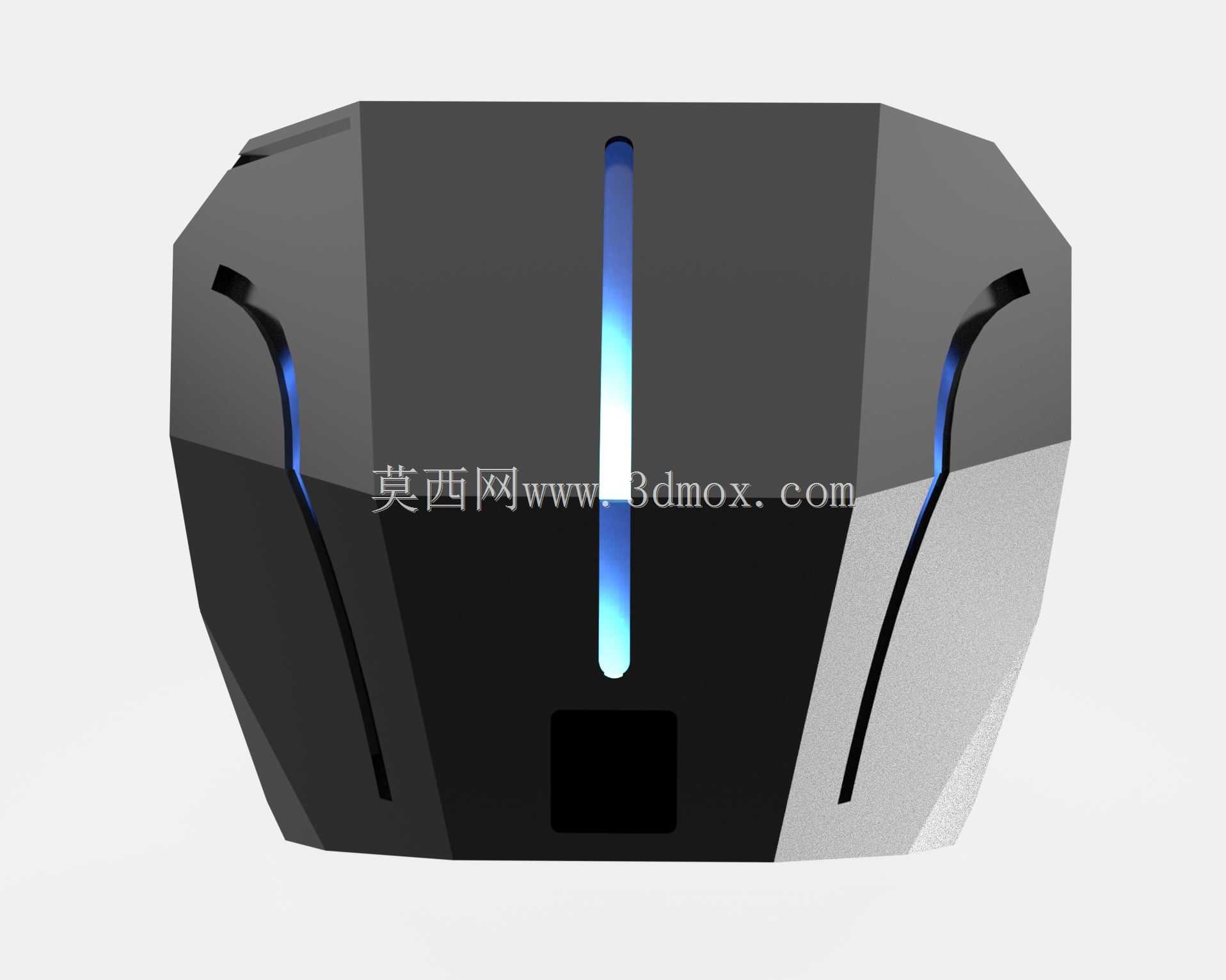

　　这套结构方案面向桌面电竞主机的外观与承载需求展开，整体没有沿用常规方正机箱的平直钣金思路，而是把外壳拆分为多块折面拼接的多面体形态，正面轮廓从顶部向底部微微收束，两侧棱线做斜切过渡，既保留主机立式放置的稳定支撑面，也通过折线光影强化电竞设备的科技感。实际落地时，外壳各块面板的拼接缝都沿棱线走向布置，正面中央预留竖向装饰灯带的嵌装槽，槽体深度控制在3mm以内，灯带背面可直接粘贴固定，边缘做窄边压条遮挡灯珠侧边漏光，装配后灯带表面与外壳曲面齐平，不会出现突出刮手的问题。

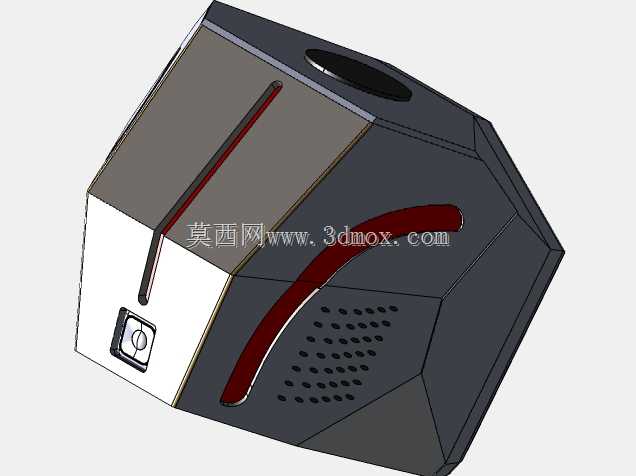

　　散热布局是这类高负载游戏主机的设计重点，外壳左右两侧斜面上均匀排布阵列式通风孔，孔位区域避开内部主板、显卡的安装干涉区，孔洞采用长圆交错排列，单孔直径控制在2.5mm，既保证进出风通流面积，也能阻挡较大异物进入机箱内部。内部风道按照前进后出、下进上出的逻辑规划，底部预留电源与硬盘的安装仓位，仓位边缘设置折弯加强筋，承载重型显卡时不会出现底板形变。前面板下方居中位置预留外接接口的安装方孔，孔位周边做1.5mm的凸台定位，USB接口、音频接口的面板可以直接卡入凸台后用螺丝锁附，装配公差控制在0.2mm以内，接口外表面与外壳曲面保持平顺衔接。

　　从安装边界来看，整机立式放置的底面做平整切边，四个角位预留防滑脚垫的安装沉孔，脚垫高度8mm，既可以抬升机箱保证底部进风空间，也能避免桌面震动直接传递到壳体。外壳两侧的斜向装饰条采用内嵌式设计，条体截面为T型，从外壳顶部滑槽插入后底部用卡扣限位，不需要额外打胶固定，后期拆装维护内部硬件时可以直接抽出装饰条，再拆分侧面板。外壳顶部的多块折面交汇处做圆角过渡，圆角半径R5，避免尖锐棱边在搬运过程中划伤操作人员，同时折面的折弯角度全部统一为15度增量，钣金折弯工序可以共用一套折弯刀具，减少生产换刀频次。

　　内部硬件兼容层面，腔体空间按照标准ATX主板的安装尺寸预留，主板支撑柱的位置按照通用孔位布置，显卡长度方向预留到320mm的安装空间，CPU散热器高度限制在160mm以内，电源仓位支持标准ATX电源横向装入。侧面板的通风孔区域正对显卡散热风扇的出风方向，热空气可以直接通过侧孔排出，不会在腔体内部形成涡流积热。外壳背面预留主板IO接口的整体开窗，开窗边缘做翻边处理，翻边高度5mm，既可以提升薄板的结构刚性，也能遮挡IO接口与外壳之间的装配缝隙。

　　细节结构上，外壳所有面板的壁厚统一选取1.2mm冷轧钢板，折边位置全部做双折边处理，既消除锋利边口，也让单块面板的抗扭刚度提升40%以上，组装完成后整机壳体不会出现按压凹陷的问题。正面底部的接口安装位周边做局部加厚凸台，频繁插拔外设时接口不会出现松动移位。两侧通风孔的阵列间距按照10mm等距排布，孔群边缘距离面板折边保留15mm的安全距离，避免冲孔工序距离折弯边过近导致板材变形。整个造型的所有曲面均为可展平的折面结构，不存在复杂双曲面造型，不需要开模注塑，采用常规钣金下料、折弯、喷涂工序即可完成量产，小批量定制场景下也可以通过激光切割直接加工面板，加工成本控制在常规游戏机箱的合理区间。桌面摆放时整机重心落在底面支撑区域的中心位置，即使受到轻微碰撞也不会出现倾翻，底部脚垫的摩擦系数选取0.6以上的橡胶材质，在光滑玻璃桌面上也能保持稳定固定。
