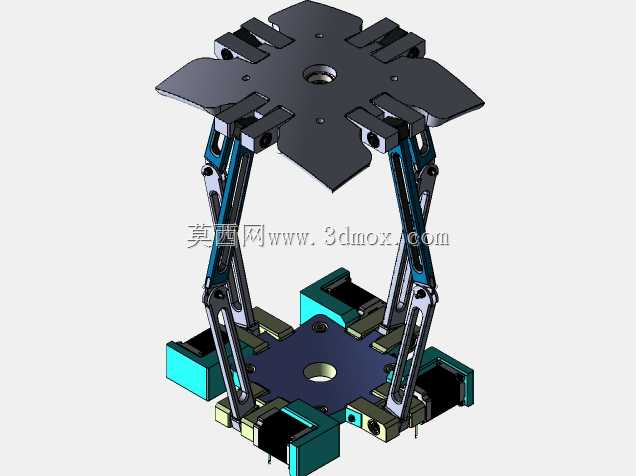

单自由度剪叉式机器人升降支撑机构

　　这套升降支撑结构的核心定位，是为巡检机器人、小型工位作业机器人提供稳定的垂直向位姿调整能力，在工业现场的实际落地场景覆盖范围很广：比如厂区智能巡检场景里，搭载视觉检测模组的轮式机器人需要抬升摄像头高度，对齐2米以上高度的管道仪表、设备液位计完成读数采集；3C电子产线的小型上下料机器人，需要通过升降动作匹配不同高度的输送带工位，完成工件在高低工位之间的转运；仓储场景里的轻载拣选机器人，也可以依托这套机构抬升拣选末端，适配中层货架的取放货高度需求。

　　从机构原理层面看，整套结构采用单自由度剪叉传动构型，所有剪叉臂的铰接点做同轴度约束，驱动端仅需配置一组直线驱动元件——可以根据现场负载需求选配电动推杆、小型伺服电缸或者微型液压油缸，驱动端的输出力经过剪叉臂的力臂放大后转化为平台的垂直举升力，整套机构仅需一个驱动轴即可完成全行程升降动作，不需要额外配置多轴同步控制程序，对电控系统的适配门槛极低，很多入门级运动控制器甚至普通IO逻辑控制就能实现动作触发，不需要复杂的运动学解算。

　　设计阶段首先敲定的是安装边界约束：底部安装基座预留了和机器人底盘对接的标准化安装孔位，基座整体轮廓做了切角处理，避免和机器人底盘上已布置的电池仓、驱动轮安装位发生空间干涉；顶部承载平台预留了通用的末端执行器安装螺孔阵列，可以直接固定视觉云台、小型夹爪、检测传感器模组等不同作业负载，平台四周设计了下沉式挡边，防止固定在平台上的作业设备在升降过程中出现滑移。剪叉臂的铰接位置全部采用自润滑衬套配合销轴的连接形式，不需要频繁加注润滑脂，在粉尘浓度较高的工业车间场景下也能长期保持铰接点转动顺畅，不会出现卡滞。

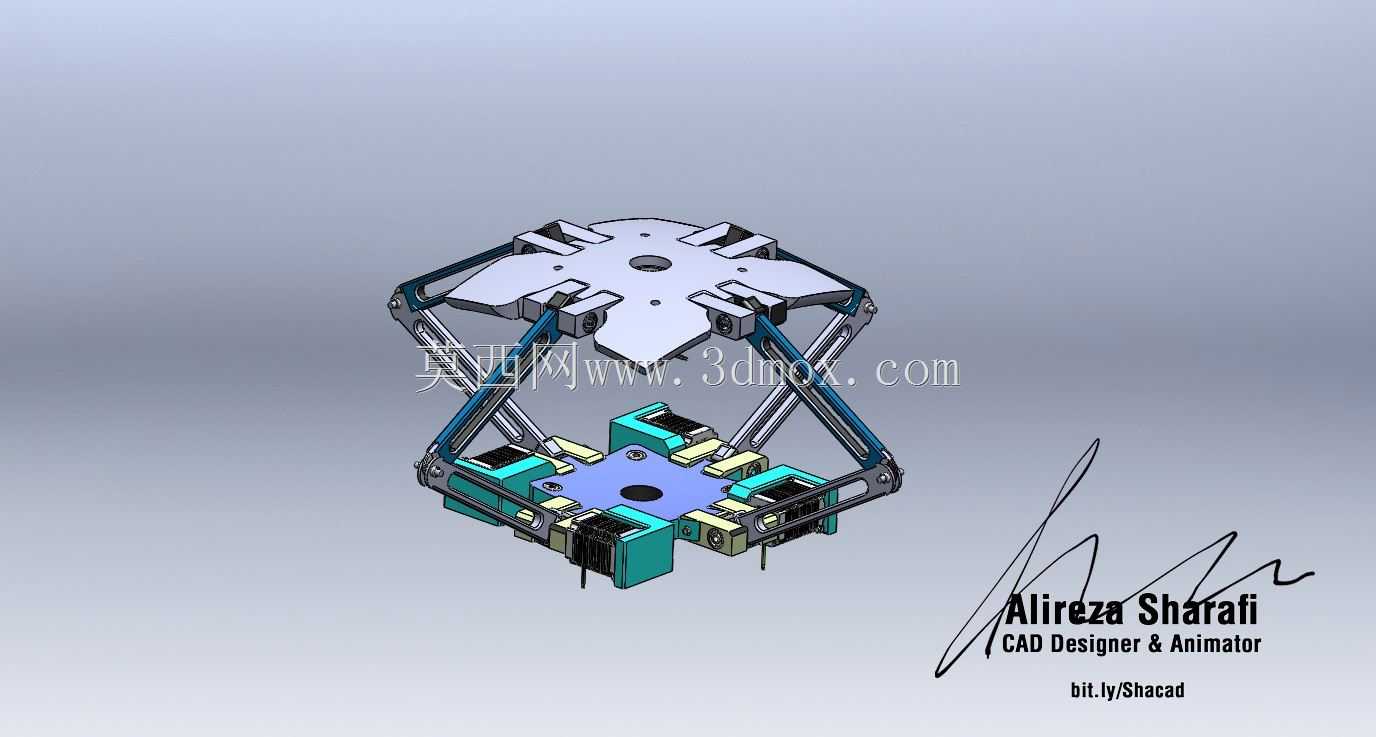

　　行程设计上做了分层适配考量：最低收拢高度控制在机器人底盘上方的低矮区间，收拢状态下整套机构完全收纳在机器人机身轮廓内部，不会额外增加机器人的通行高度，保证机器人可以顺利穿过厂区的低矮通道、设备下方的检修间隙；最大举升行程根据常见作业高度差做了匹配，举升过程中剪叉臂的展开角度控制在合理受力区间，避免举升到最高位时剪叉臂接近竖直死点，导致驱动端受力陡增、机构出现锁止卡滞。侧向刚度是这类小型升降机构很容易被忽略的设计点，这套结构在剪叉臂的两侧增加了限位导向滑块，滑块和基座、顶部平台的导向槽配合，升降全程约束平台的水平向晃动量，即使机器人在升降过程中带载小幅移动，顶部搭载的检测相机也不会因为平台抖动出现成像模糊的问题。

　　实际装配调试的时候，不需要做复杂的齿隙补偿、同步带张紧调整，只需要将驱动元件的两端分别铰接在基座和下层剪叉臂的驱动铰接点上，手动全程推拉几次确认所有铰接点转动无卡滞，再设定驱动元件的上下限位行程即可投入使用。针对不同的负载场景，只需要更换对应厚度的剪叉臂板材、调整驱动元件的输出推力，就可以快速衍生出不同负载等级的变型结构，不需要重新改动整体的安装接口和运动逻辑，不管是做教学演示用的自由度机构样机，还是直接集成到量产机器人设备里做升降执行单元，都能直接适配。整套机构的运动轨迹完全沿垂直方向，升降过程中顶部平台不会出现水平方向的偏移，搭载的作业末端不需要额外做水平位置补偿，大幅降低了后续机器人的作业编程难度。
