简易车门合页铰链三维结构设计

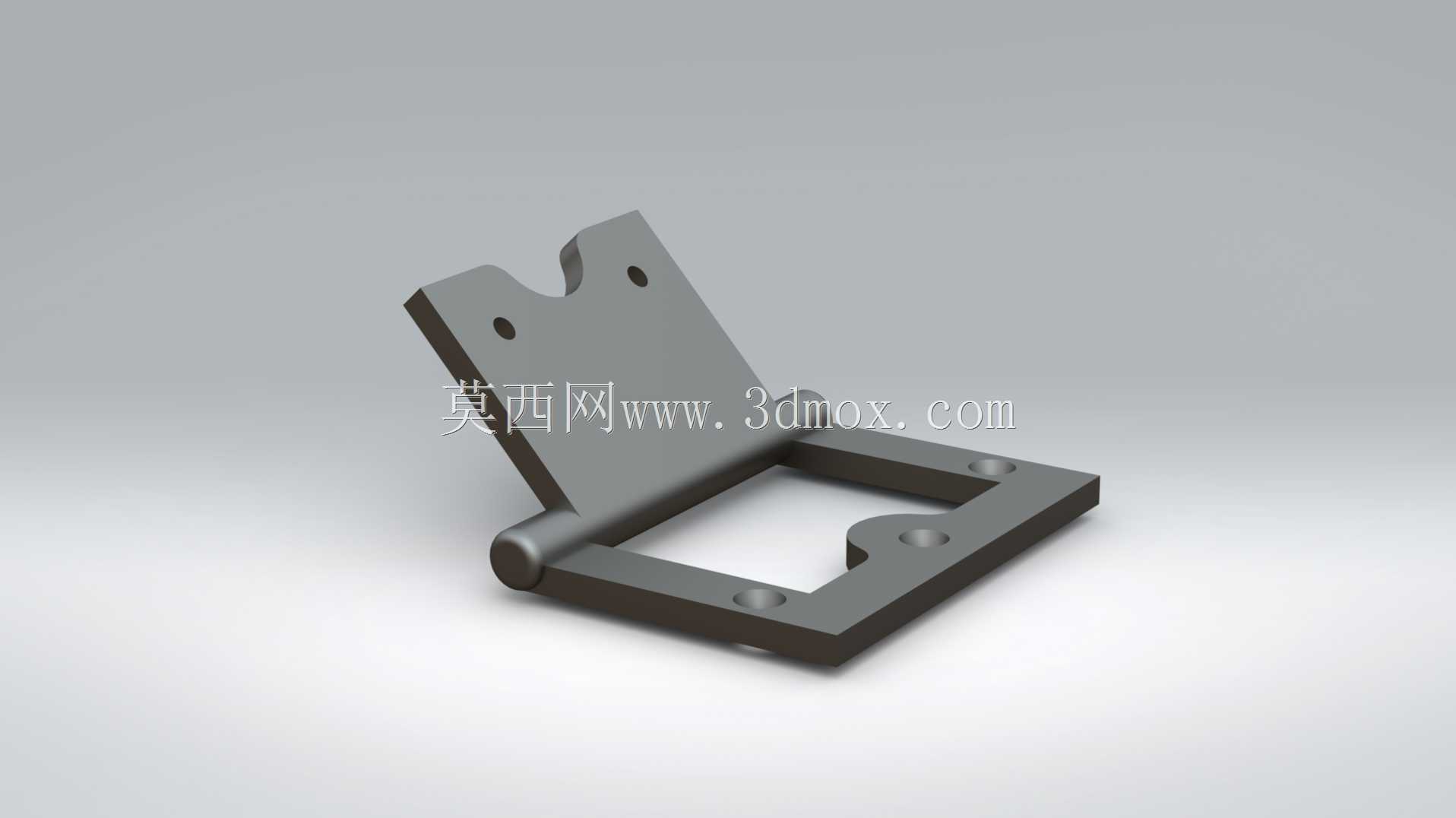

　　这套简易车门铰链的建模思路，是从最基础的铰接功能出发，把一个需要反复开合、承受门板自重与侧向载荷的连接件拆成两个相对转动的主体。整个结构由固定座、活动翻板以及中间的销轴三部分构成，固定座平铺在车身或门框安装面上，活动翻板随门板一起绕销轴旋转，二者通过端部的卷圆轴套串联，形成一条完整的转动轴线。从渲染图可以看到，固定座整体呈方框形，中间做了大面积镂空，这种处理并非单纯为了减重——在车门、检修舱门、小型设备护罩这类安装场景里，镂空区域既可以避让门板内侧的凸起结构，也能让安装螺栓从孔位直接穿入，给扳手留出操作空间。固定座四角附近分布着沉头安装孔，孔位采用沉台设计，螺栓拧紧后头部埋入零件表面，不会高出平面干涉门板闭合，

　　这是铰链类零件在布局安装点时必须优先考虑的边界条件。活动翻板的造型相对立起，板面上同样开有两个安装孔，用于和门板背面贴合固定；翻板顶端开出一个U形缺口，这个细节在实际装配中常被用来卡入定位销或走线，避免门板线束在开合过程中被夹挤。两块板的连接端都卷出圆筒形轴套，轴套同轴对齐后穿入销轴，销轴一端做出铆头或台阶限位，防止铰链在频繁转动中轴向窜动。设计这类铰链时，转动副的配合间隙是关键：轴套内径与销轴外径之间需要保留合理的转动间隙，间隙过小会在喷涂、积尘后出现卡滞，间隙过大则门板会产生旷量和异响。从外形尺寸与安装边界来看，固定座的方框轮廓决定了它在门框上占据的平面区域，选型时要确认安装面足够平整，

　　四个固定孔的孔距要与车身或机架的预留孔匹配；活动翻板的高度则决定了门板旋转半径的起始位置，翻板越高、销轴离安装面越远，门板开启时扫过的空间越大，在紧凑舱体里尤其要核对开门角度与周边管路、骨架的干涉情况。功能特性上，这种外露式平板铰链结构简单、承载直接，加工方式灵活，既可以用钢板冲压折弯成型，也可以采用铸造成型后机加工轴孔，适合批量生产。冲压方案中，固定座和翻板分别由板材落料、冲孔，再将连接边卷圆形成轴套，工艺成熟、成本低；铸造方案则能把轴套与板体做成一体，刚性更好，适合承受较大门重的场合。在实际用途上，这类铰链广泛用于车辆侧门、工程机械检修门、电气柜柜门、设备防护罩以及各类需要翻转开启的盖板。车门场景中，

　　它要承受门板竖直方向的重力矩，因此销轴的剪切强度和轴套的耐磨性直接决定使用寿命；设备护罩场景中，铰链更多承担反复开启维护的动作，对转动顺畅度和定位可靠性要求更高。建模过程中，需要重点还原的是轴套的同轴关系、沉孔的锥面角度以及翻板与固定座在闭合、全开两个极限位置的相对姿态。把铰链装配到门板与门框的简化骨架里做运动仿真，可以直观检查门板在0度到开启角度范围内是否与边框发生碰撞，销轴轴线是否与门的旋转中心线重合——一旦轴线偏斜，门板开合就会出现别劲，长期使用会造成孔位撕裂。结构上还可以在翻板与固定座的贴合面预留小量间隙，保证漆面厚度不影响闭合；在轴套端面增加垫片位，用来调整轴向间隙、减少金属直接摩擦。整体来看，这个模型把铰链最核心的铰接、固定、避让三类需求用最简洁的几何形态表达出来，没有多余特征，每一个孔、每一段卷圆、每一处镂空都对应明确的装配或工艺目的，对于理解平板铰链的工作原理、安装孔位布局以及转动副设计要点，是一个很典型的参考结构。
