止动轭轮间歇锁止传动机构

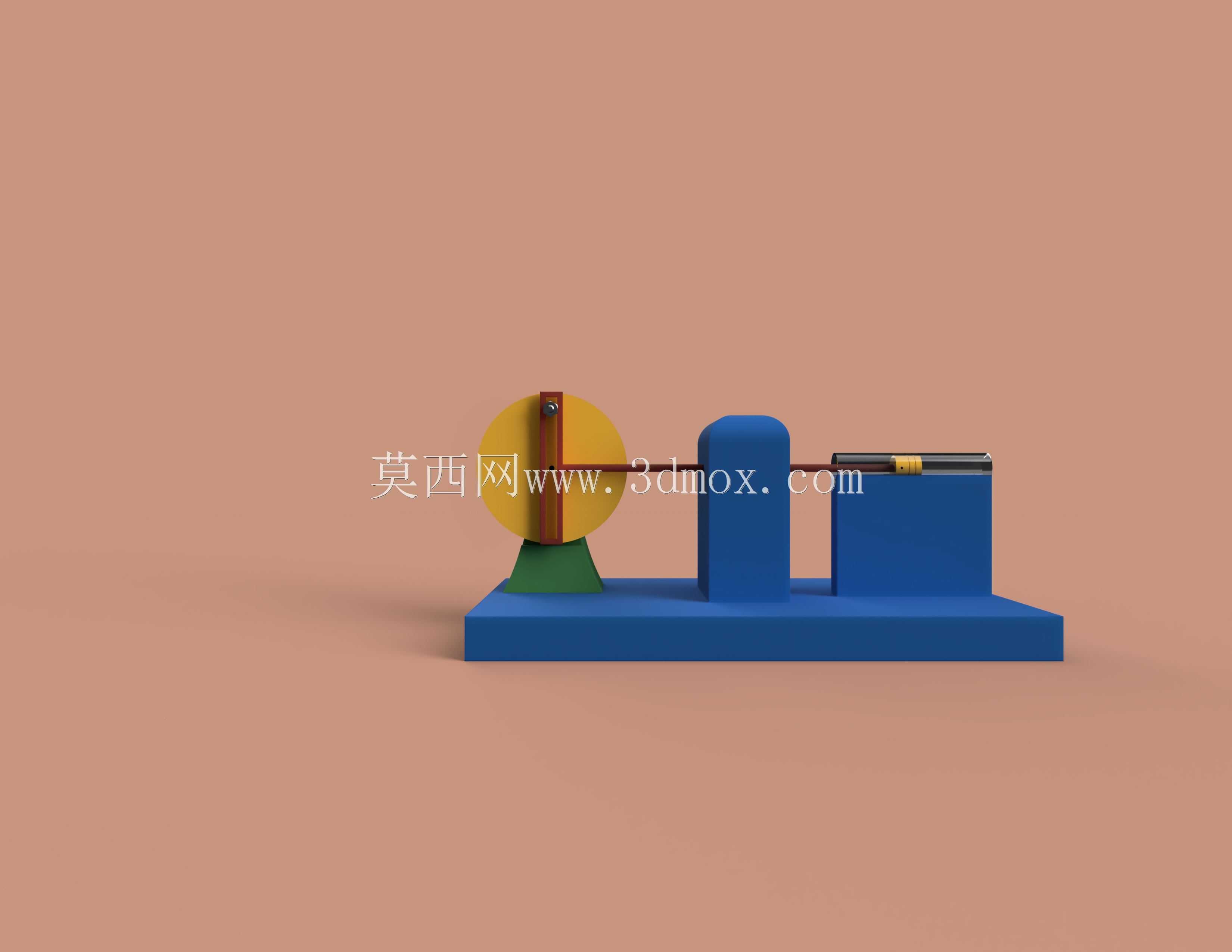

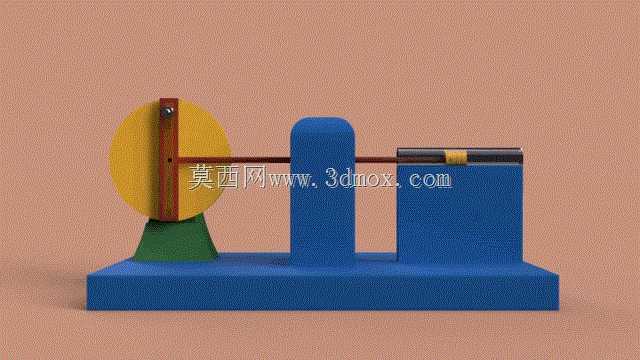

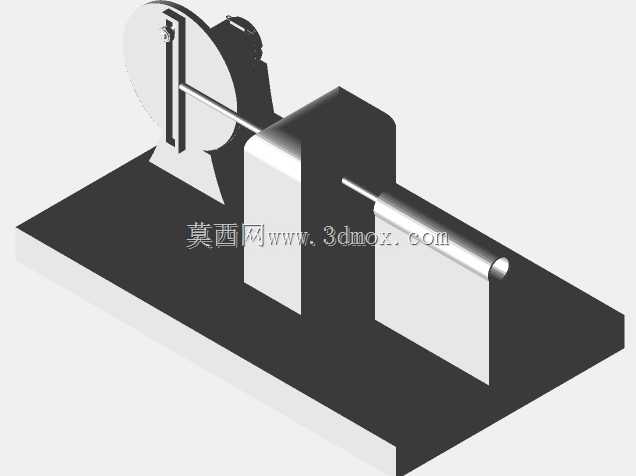

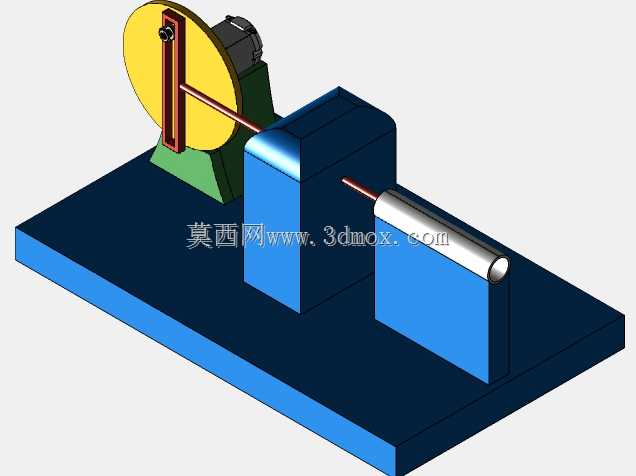

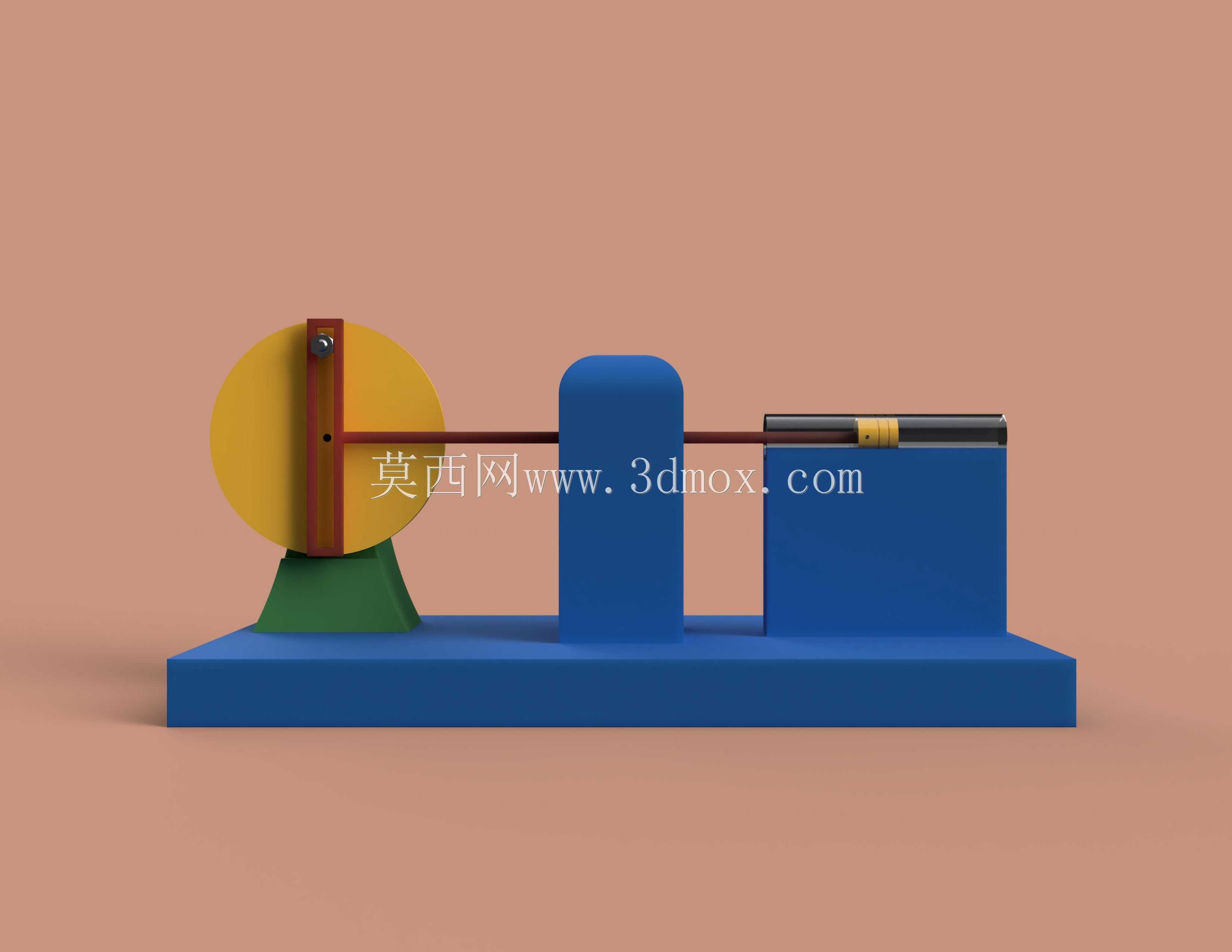

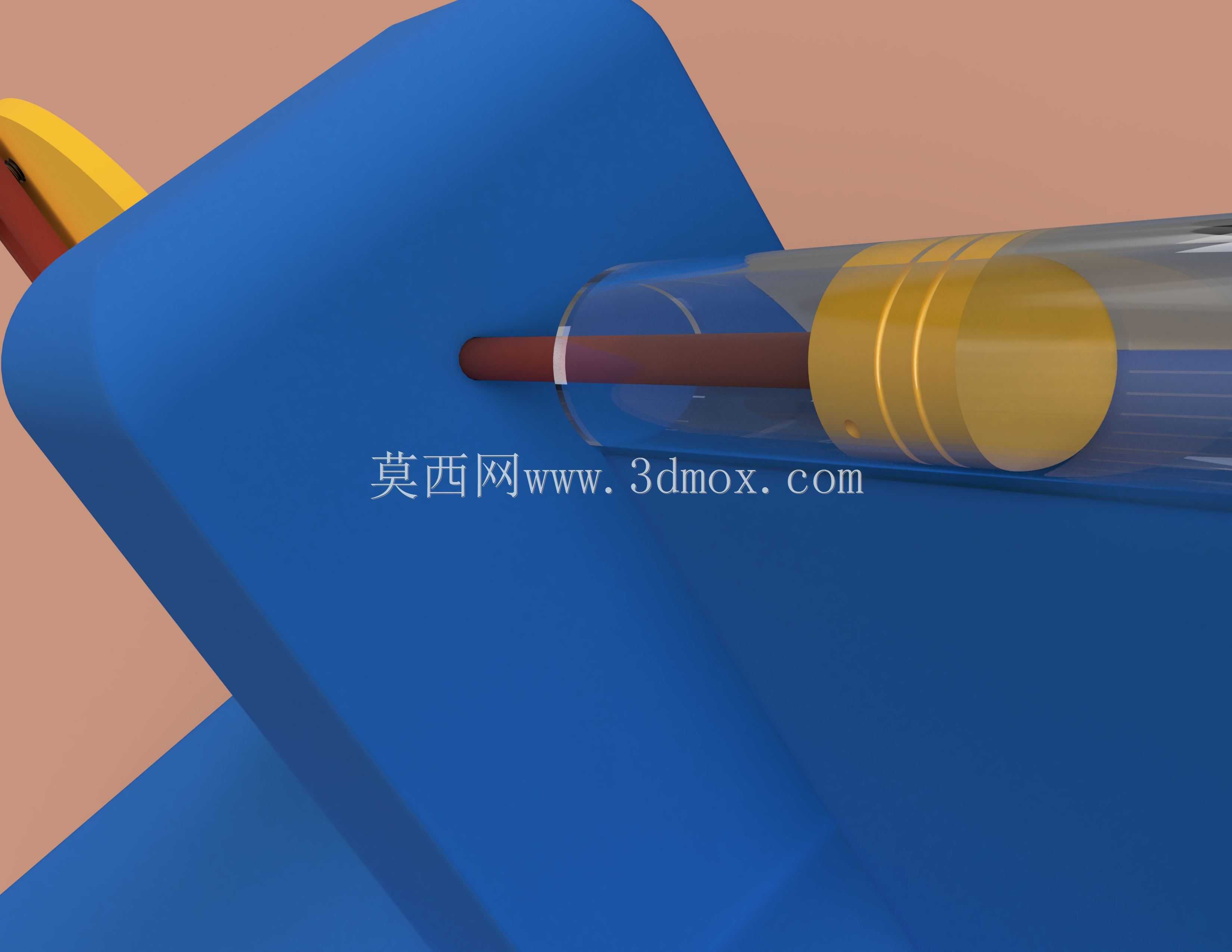

　　这套止动轭轮机构的核心功能是把连续回转输入转化为受控的间歇直线进给，并在进给行程终点完成刚性锁止，避免负载端在外力扰动下出现回退。从整机布局来看，左侧黄色轮盘为主动回转件，轮盘端面偏心位置装有驱动销，驱动销嵌入中部蓝色轭架的纵向导槽内；轭架底部与绿色梯形支撑座形成滑动导向约束，轭架横向延伸的推杆穿过中部立式支座的导向孔，末端连接右侧蓝色基座上方的滑动执行块，执行块与推杆衔接位置设置黄色缓冲限位套，整套运动副全部搭载在一体式蓝色长方形底座上。

　　从实际应用场景出发，这类机构常出现在小型送料工位、教学演示台、3D打印创客实训装置以及轻载自动化装配线的步进推送单元中，比如小零件排序工位上，主动轮每回转一周，驱动销便带动轭架完成一次“前进-停歇-退回”的循环，停歇阶段轭架恰好处于行程极限位置，此时驱动销的作用力方向与推杆轴线近乎垂直，机构自身形成机械自锁，无需额外加装抱闸或锁紧气缸即可保持执行块位置稳定，这一特性在低功耗微型工位中优势明显，不需要持续给驱动电机供能就能维持工位姿态，大幅降低微型直流驱动单元的发热与能耗。

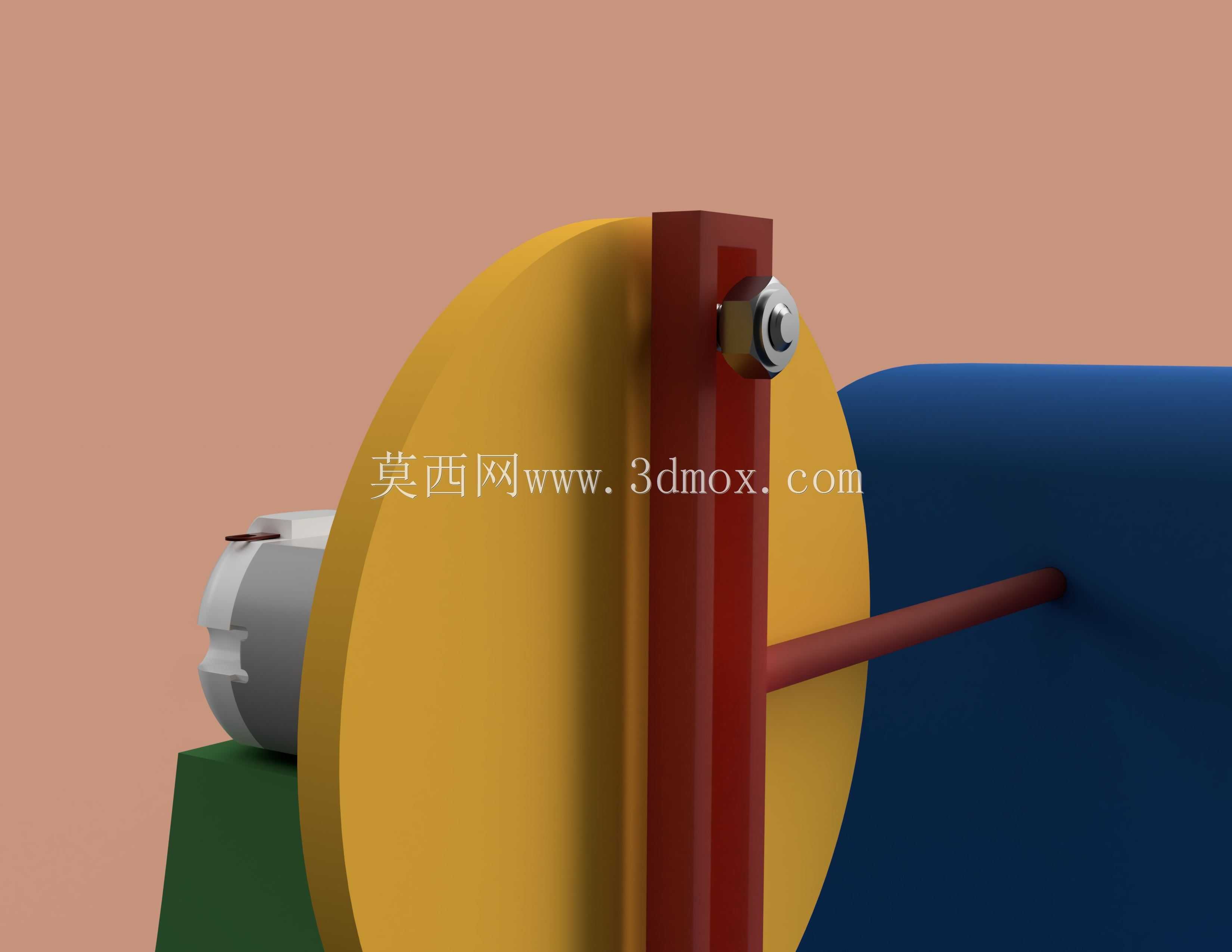

　　设计思路上首先处理的是运动干涉问题：驱动销与轭架导槽的配合间隙需要控制在合理范围，间隙过大则高速回转时会出现明显冲击噪音，间隙过小则3D打印成型后的表面粗糙度会导致卡滞，建模时导槽宽度取驱动销直径的1.05至1.1倍，既补偿打印翘曲变形量，又保留滑动余量。轭架的纵向导槽长度需要匹配主动轮的偏心距，行程等于两倍偏心距，建模时优先确定轮盘中心到驱动销中心的偏心尺寸，再反推导槽的有效工作长度，两端预留3至5毫米的避让余量，防止驱动销在行程端点触碰导槽端面发生硬碰撞。

　　安装边界方面，底部长方形底座作为所有部件的共同安装基准，底座上预留了对应支撑座、中部导向支座、右侧执行块基座的定位凸台，装配时先将绿色梯形支撑座固定在底座左侧安装位，保证轮盘回转中心与轭架导槽的对称中心处于同一竖直平面，避免驱动销运行时受到侧向附加弯矩；中部立式导向支座的通孔轴线需要与轭架推杆的轴线同轴度控制在0.2毫米以内，若同轴度偏差过大，推杆往复运动时会出现别劲卡顿，长期运行会加剧导向孔的磨损。右侧滑动执行块的底部与底座上的导轨面贴合，执行块的行程两端设置硬限位，黄色缓冲套采用弹性材质，在进给到位时吸收剩余冲击动能，减少金属件之间的撞击。

　　结构细节上，主动轮盘采用大直径圆盘设计，一方面增大回转惯量让低速运行时转速更平稳，另一方面偏心驱动销的安装位置远离回转中心，在相同电机扭矩下可以获得更大的推杆输出推力。绿色支撑座采用梯形截面造型，相比直立板式支座拥有更宽的支撑底边，承受轮盘回转产生的交变侧向力时抗倾覆能力更强，不会在高速往复动作下出现支座晃动。中部立式支座同时承担推杆径向支撑与轭架行程限位的双重作用，支座立面在轭架后退到极限位置时可作为轭架的后置止挡面，省去额外加装限位块的工序。

　　针对3D打印成型的工艺特性，所有构件的壁厚都设置在打印工艺适配的合理区间，底座采用均匀壁厚设计避免打印过程中出现翘曲变形，各装配孔的尺寸在建模时预先预留打印后加工的余量，需要转动配合的驱动销孔可以打印后直接用对应尺寸钻头二次铰孔，保证转动顺滑。整套机构没有复杂的曲面特征，所有零件都可以采用桌面级FDM打印机无支撑打印，大幅降低制作门槛，非常适合机械原理教学演示，学生可以通过组装调试直观理解曲柄滑块机构的变异形式、间歇运动的实现逻辑以及机械自锁的力学原理，在轻载非连续输送的工业场景中，也可以直接配套微型直流减速电机作为驱动源，完成小工件的定距推送、工位转位前的锁止定位等工序，机构整体零件数量少，维护时仅需定期给驱动销与导槽、推杆与导向孔的配合面涂抹润滑脂，即可长期稳定运行。
