长棒料送料式无心磨削刀库结构

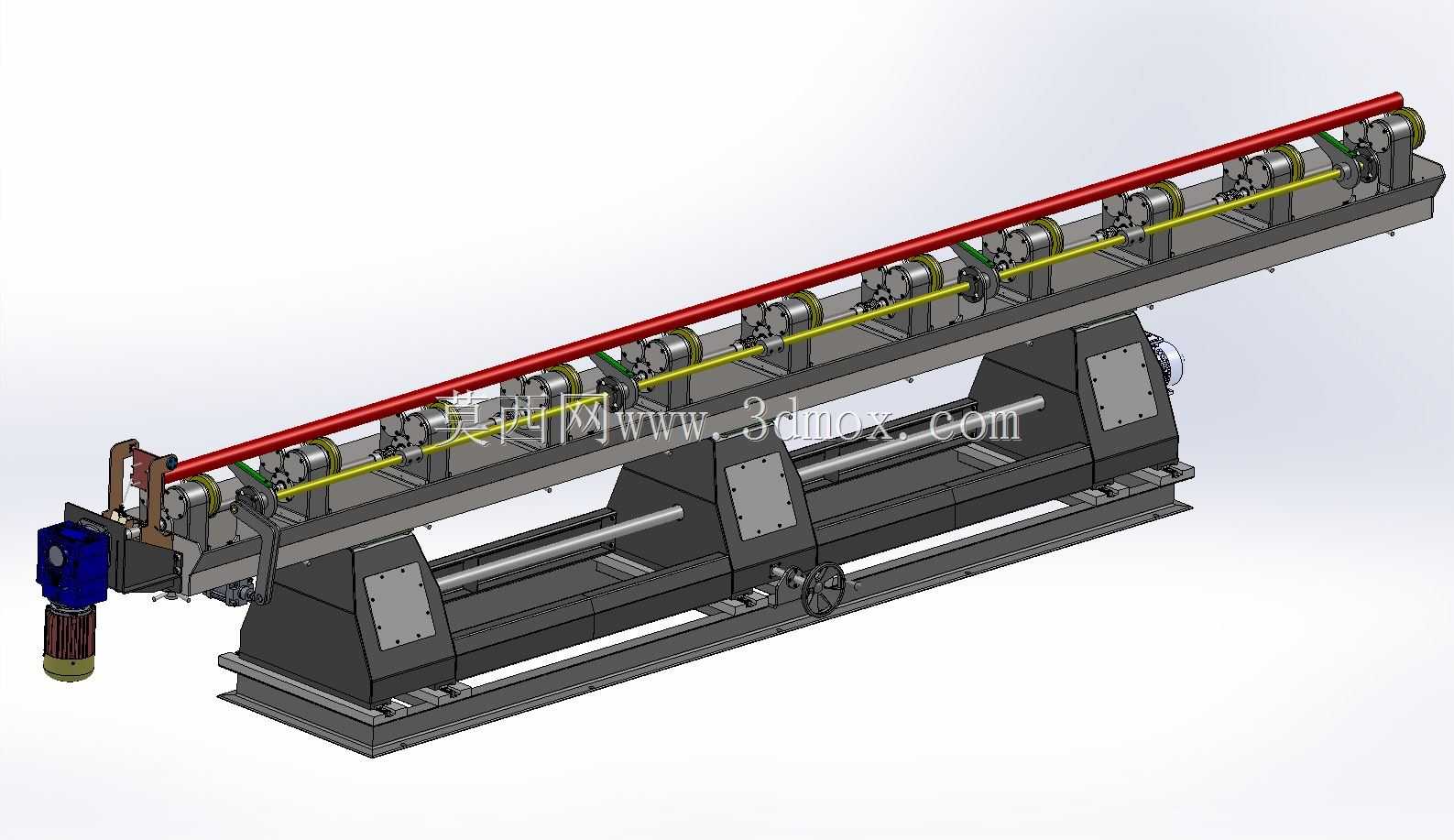

　　这套结构主要配套无心磨床完成长轴类、棒料类工件的连续磨削送料作业，在轴承滚子加工、精密活塞杆生产、细长轴外圆磨削工序中应用十分广泛，能够替代传统人工上下料的作业模式，避免长棒料磨削过程中因工件挠度变形引发的锥度、棱圆度超差问题，同时大幅降低操作人员的劳动强度，减少磨削加工过程中手持工件的安全隐患。从整体布局来看，该结构采用卧式长床身设计，床身主体为焊接箱型结构，内部布置有横向加强筋板，能够抵消长跨度送料过程中产生的结构形变，保证送料路径的直线度误差控制在磨削工艺允许的范围内。床身底部设置有可调式地脚安装板，安装时可通过调整地脚螺栓的高度，将送料工作面的水平度调整至与无心磨床的托板工作面齐平，保证工件进入磨削区域时无磕碰、无偏斜，

　　安装边界需要预留磨床进料侧至少1.2倍工件长度的操作空间，同时在驱动端预留电机接线与维护的操作空位，避免与车间其他管线、设备产生干涉。送料执行部分采用多组等间距布置的滚轮托架结构，每组托架上设置有两个呈V型排布的支撑滚轮，滚轮采用聚氨酯包胶材质，既能够保证对棒料工件的支撑刚性，又不会划伤工件的已加工表面，滚轮的支撑高度可通过托架上的调节螺钉进行微调，适配不同直径规格的棒料磨削需求，可支撑的棒料直径范围覆盖常见的小直径精密轴类到中等直径的活塞杆类工件。沿送料方向布置的两根导向杆，一根为驱动杆、一根为定位杆，驱动杆通过端部的减速电机与链传动机构提供动力，带动所有托架上的滚轮同步转动，实现棒料的匀速轴向送进，

　　送进速度可通过调整驱动电机的转速进行匹配，适配不同磨削余量、不同材质工件的磨削进给参数要求；上方的红色长杆为压料杆，可根据工件直径调整下压高度，在高速送料过程中防止棒料从V型滚轮上弹出，保证送料过程的稳定性。端部的驱动单元采用减速电机直连传动的结构，传动链外侧设置有防护壳体，避免磨削过程中产生的磨屑、切削液进入传动部件造成磨损，同时在床身中部设置有手轮调节机构，可对整体送料线的中心高进行小范围调整，快速适配不同型号无心磨床的中心高参数，无需重新制作安装底座即可完成设备对接。在结构设计过程中，充分考虑了长棒料送料的挠度补偿问题，所有托架的安装基面都经过统一的平面加工，相邻托架的间距经过挠度计算校核，

　　保证支撑点之间的工件最大挠度小于磨削工艺允许的形位公差要求，避免因工件弯曲导致的磨削尺寸不均问题。同时所有与工件接触的滚轮都设置有防尘密封轴承，能够抵御磨削过程中产生的细微磨屑侵入，延长部件的维护周期，日常维护仅需定期检查滚轮包胶层的磨损情况、补充传动部位的润滑脂即可，整体维护难度较低。该结构可直接对接常规型号的无心磨床进料端，无需对磨床本体进行大规模改造，安装时仅需将送料线的出料端与磨床托板对齐、固定地脚螺栓即可完成部署，能够快速融入现有磨削生产线的自动化升级改造中，适配多品种小批量的轴类零件磨削生产场景，在换产时仅需调整滚轮高度、压料杆位置与送进速度三个参数，即可完成不同规格工件的送料参数切换，换产调整时间短，能够满足柔性生产的需求。
