垂直水平组合式线材辊轮矫直结构

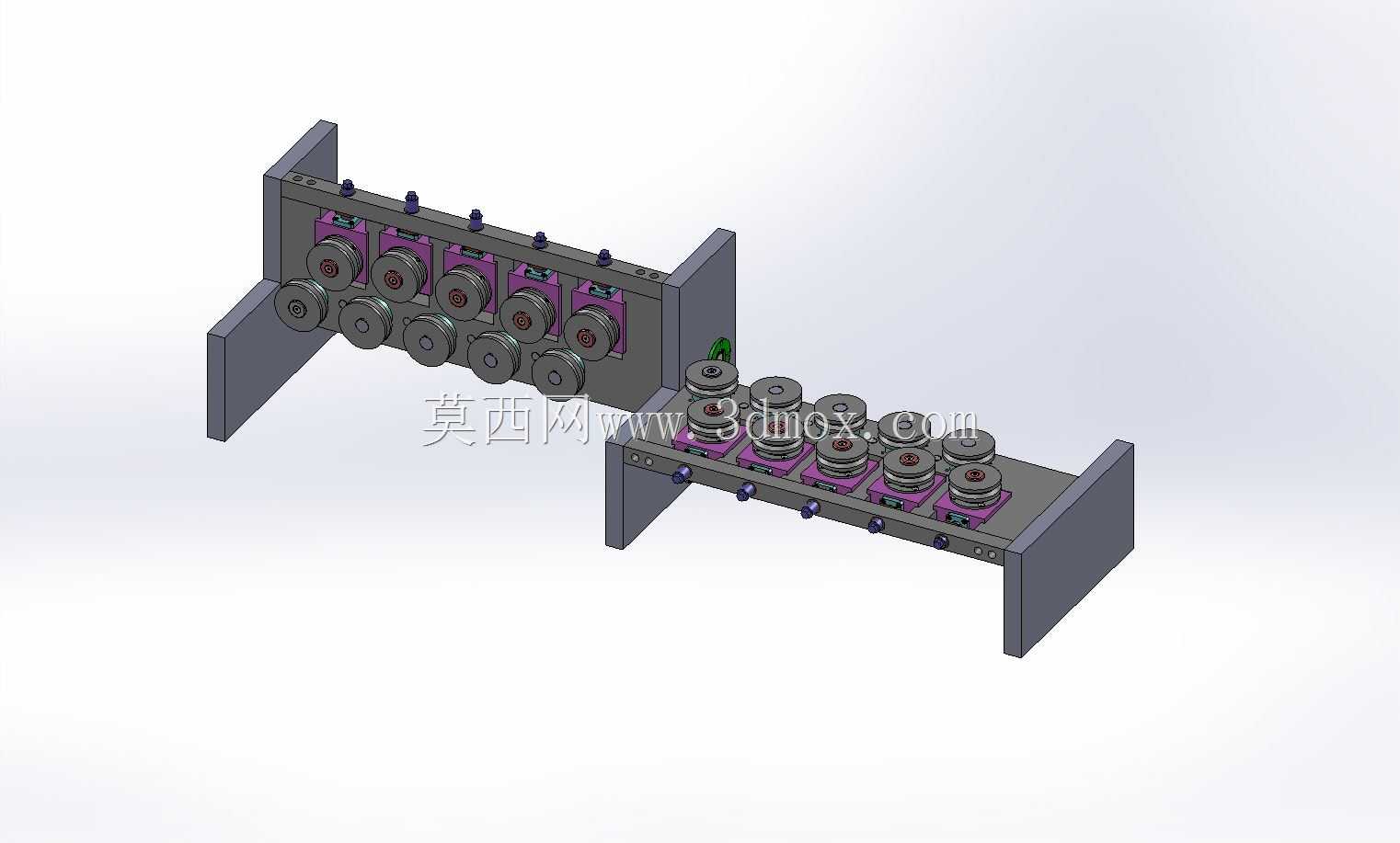

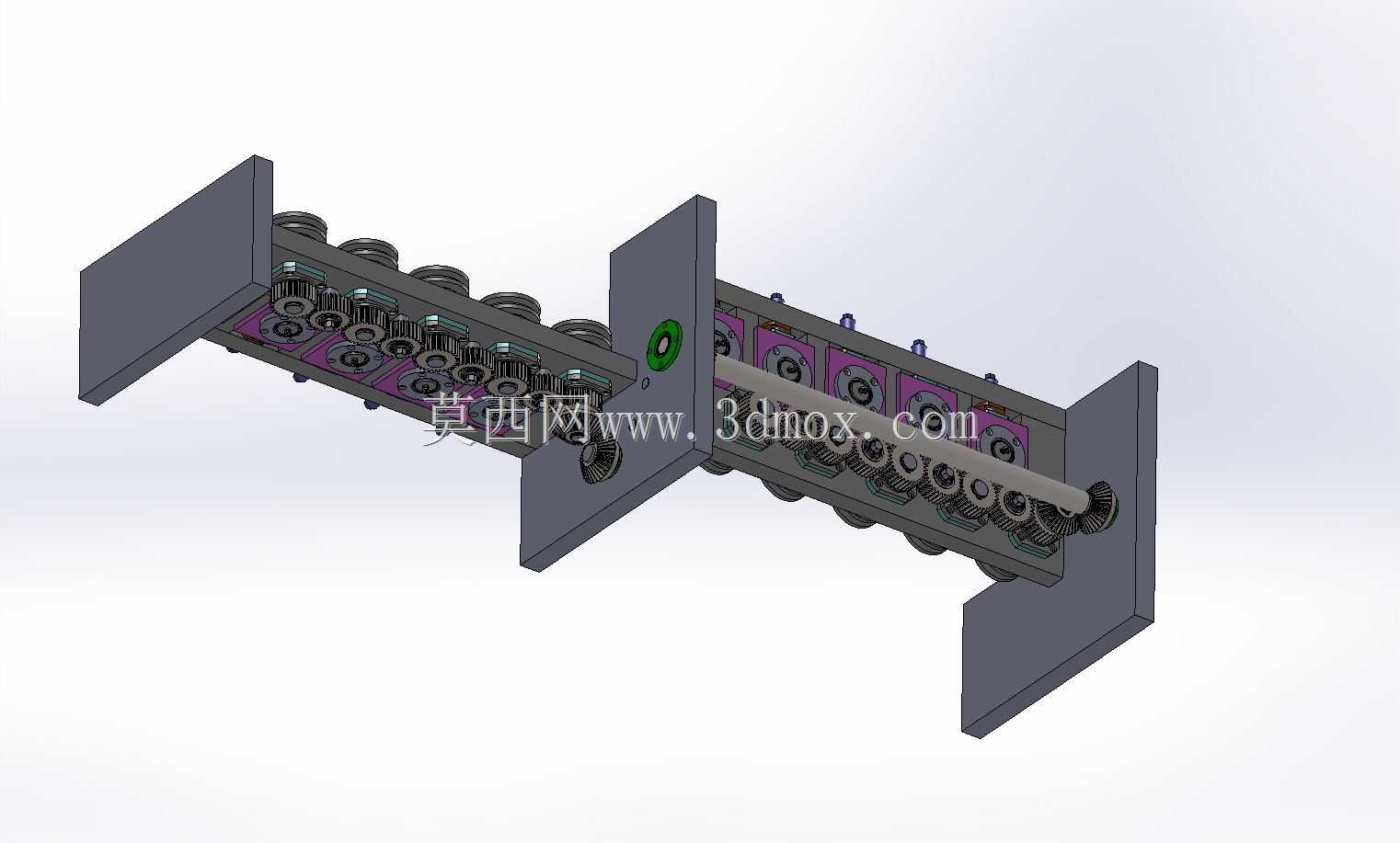

　　这套垂直-水平组合矫直结构，主要面向金属线材、细棒材的连续送料校直工序，常见应用于五金冲压送料线、焊丝生产、紧固件冷镦前置工序、细金属管校直送进等场景，解决成卷线材开卷后自带的弯曲应力、波浪变形问题，保障后续裁切、冲压、弯折工序的进料精度。整套结构采用两组正交布置的辊轮模组，一组负责垂直方向的弯曲校正，另一组负责水平方向的弯曲校正，两组模组沿送料方向串联布置，线材依次穿过两组辊组的辊缝，通过多对辊轮的反复反向弯折，逐步消除线材内部的残余弯曲应力，最终输出直线度符合工艺要求的直条线材。

　　从结构设计逻辑来看，垂直矫直模组与水平矫直模组均采用悬臂式安装座搭配可调节辊轴的结构，每一组辊轮的压下量都可以独立调节，适配不同线径、不同材质、不同初始弯曲度的线材校直需求。辊轮采用带圆弧槽的结构，槽型弧度与适配线材的外径匹配，避免校直过程中压伤线材表面，同时保证辊轮与线材的接触贴合度，防止校直过程中线材跑偏。安装座采用钢板焊接后加工的结构，保证整体刚性，避免校直过程中因辊轮受力产生的座体变形影响校直精度，两组模组的安装底板预留了标准的T型槽安装位，可以直接固定在设备工作台或者送料线的机架上，安装时需要保证两组模组的送料中心高度一致，水平方向同轴度偏差控制在0.1mm以内，避免线材穿过时产生额外的弯折阻力。

　　尺寸边界方面，单组矫直模组的长度方向沿送料方向延伸，垂直模组的整体高度根据辊轮数量与调节行程设计，水平模组的宽度方向尺寸与垂直模组的高度尺寸适配，两组模组拼接后整体占用的安装空间紧凑，不需要额外的庞大基座，适合集成在各类中小型送料设备上。辊轮的数量根据校直精度需求配置，常规配置下垂直方向设置7个校直辊，水平方向设置6个校直辊，辊轮的排布采用上下交错、左右交错的方式，进线端的辊轮压下量稍大，逐步对线材进行大曲率弯折破除原有应力，出线端的辊轮压下量逐步减小，做最终的精校直，保证出线的直线度稳定。

　　设计过程中需要重点考虑辊轮的同轴度与转动灵活性，每一根辊轴都配置了深沟球轴承支撑，减少辊轮转动的阻力，避免线材送进过程中辊轮卡滞造成线材表面划伤。调节结构采用细牙螺纹调节副，每一个辊轮的压下量都可以通过顶部或者侧部的调节螺杆进行微调，调节精度可以达到0.02mm，适配不同硬度的金属线材，从软态的铜丝、铝丝，到硬态的钢丝、不锈钢丝都可以通过调整压下量获得合格的校直效果。结构上没有额外的复杂传动部件，辊轮为被动转动，依靠线材送进的摩擦力带动辊轮旋转，整体结构可靠性高，日常维护只需要定期给轴承加注润滑脂，检查辊轮槽的磨损情况即可，不需要复杂的调试与维护流程。在实际产线应用中，这类组合式矫直结构通常布置在开卷机之后，送料机构之前，开卷后的线材首先进入矫直结构完成校直，再进入送料辊或者裁切机构，能够有效避免因线材弯曲导致的送料长度误差、裁切端面倾斜、冲压定位不准等工艺问题，提升后续工序的加工良率。
