单立柱式1kW太阳能光伏板支撑结构

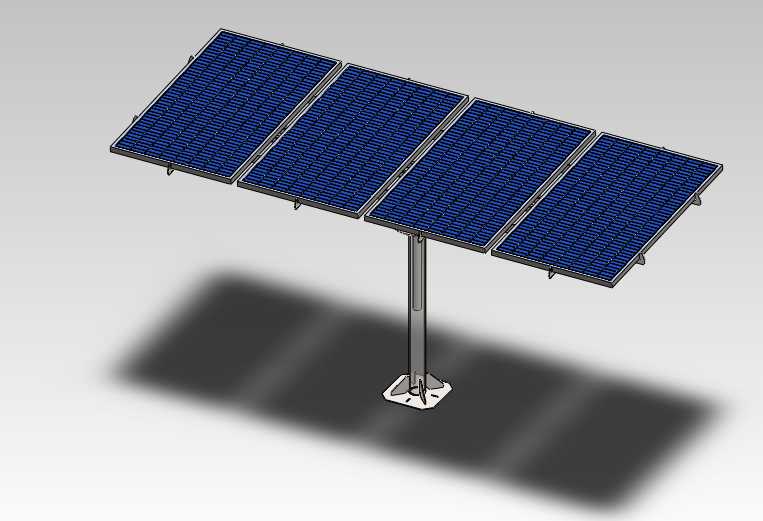

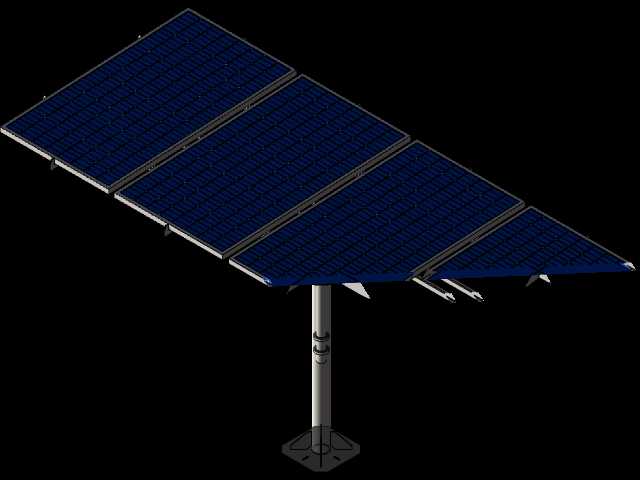

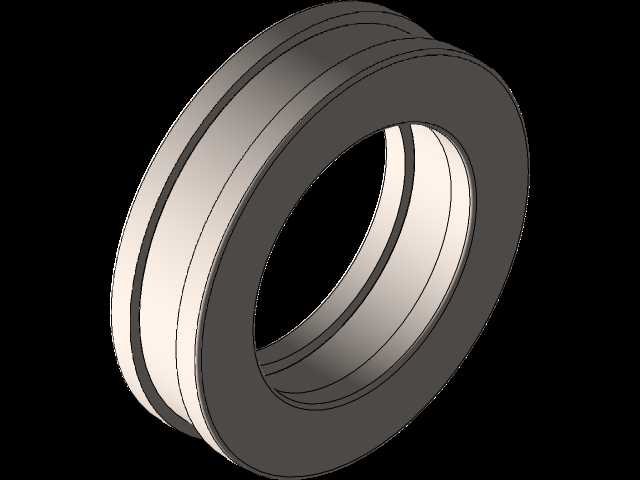

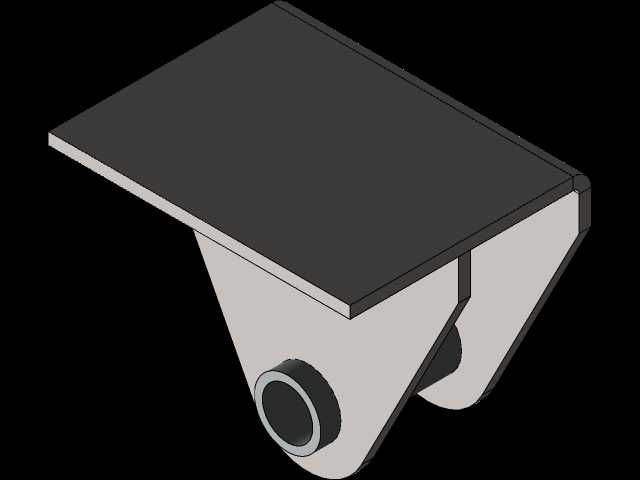

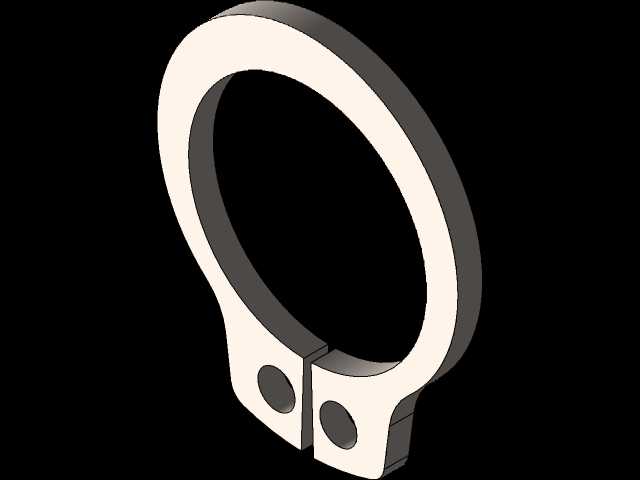

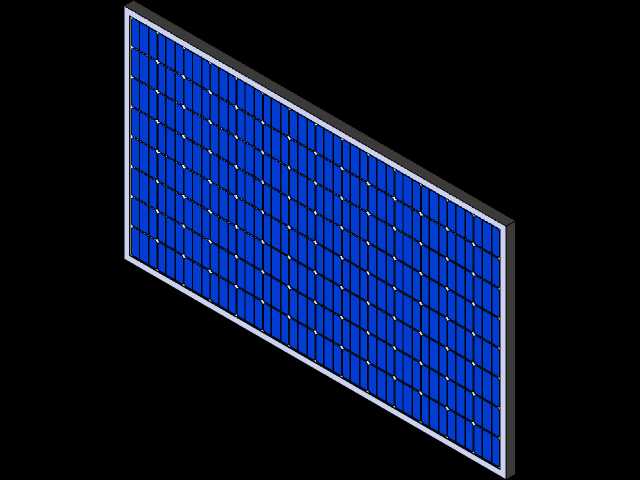

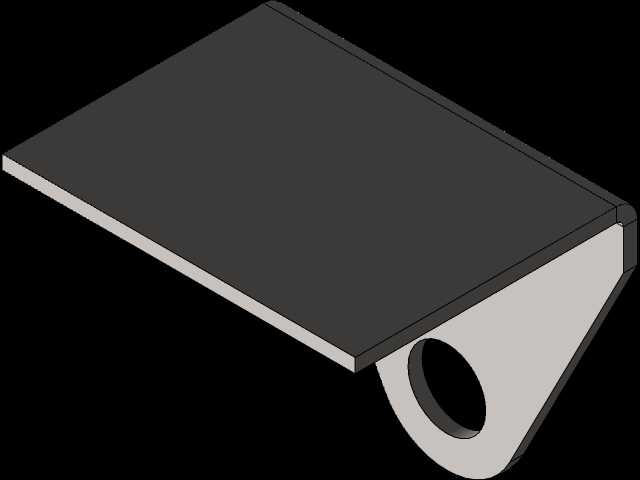

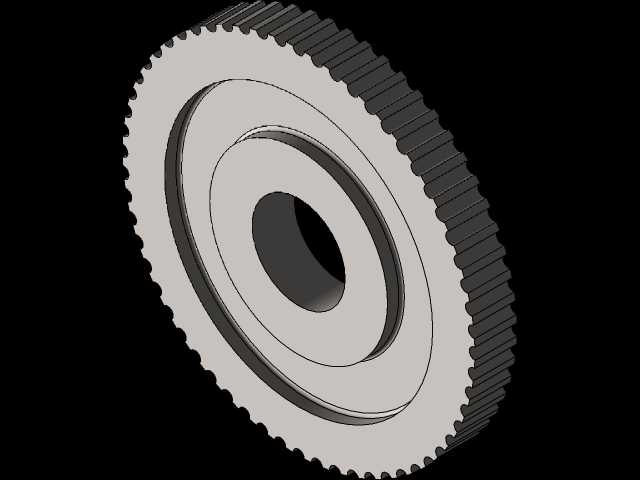

这套支撑结构主要面向分布式离网光伏发电场景，可适配偏远地区户用供电、户外监控设备供电、小型通讯基站补能、牧区零散用电点位供电等多种应用场景，能够在无公共电网覆盖的区域，将四块光伏组件接收的太阳辐射能转化为电能，配套储能设备后可实现稳定的离网电力输出，满足小功率用电场景的日常供电需求。整套结构采用单立柱落地安装形式，相比传统多立柱支架大幅减少了基础施工的土方量，尤其适配地形略有起伏、可用安装面积有限的户外场地，安装时无需大面积平整土地，仅需完成单块基础的锚固作业即可完成支架主体固定，能有效降低现场施工的人力与时间成本。结构设计上，立柱顶端设置有倾角可调的组件安装框架，可根据安装点位的纬度差异调整光伏板的倾斜角度，保证组件在不同纬度区域都能获得最优的太阳辐射接收角度，最大化提升发电效率；四块光伏板沿横向并排排布在安装框架上，组件之间预留有均匀的散热间隙，避免组件工作时积热导致发电效率衰减，同时间隙也能引导自然气流穿过组件背面，带走组件工作产生的热量，延长光伏组件的使用寿命。支架的整体安装边界经过优化，横向展开宽度适配四块常规尺寸晶硅组件的安装需求，纵向安装高度避开了地面植被遮挡、地面积水浸泡的风险，立柱底部采用法兰盘锚固结构，可通过膨胀螺栓与混凝土基础固定，也可适配地桩基础安装，能够抵御常规户外场景的风载荷与积雪载荷，保证长期户外使用的结构稳定性。整套结构的受力路径清晰，组件承受的风载、雪载及自重载荷通过安装框架传递至中心立柱，再由立柱传导至底部基础，各连接节点的受力经过合理分配，避免出现应力集中导致的结构变形，同时外露的金属结构件可适配镀锌或喷塑防腐处理，能够适应户外日晒雨淋的复杂环境，减少后期运维的频次与成本。
