桅杆式高空作业攀爬承载平台结构

　　这类桅杆攀爬工作平台，核心应用场景集中在高耸构筑物的外立面施工、检修、维护作业，常见于通信塔桅、工业烟囱、高层幕墙局部作业、大型场馆外立面构件安装等场景，区别于传统剪叉式、臂架式高空作业设备，它依托垂直设置的格构式桅杆作为承载轨道，可沿桅杆竖向爬升，搭配横向延伸的桁架作业面，能覆盖桅杆周边环形范围内的作业点位，无需反复挪动设备基座，适配场地狭窄、作业高度大、作业面沿竖向分布的工况。

　　从实际用途来看，该平台可承载作业人员、随身工具及小型施工物料，在桅杆设定的高度区间内稳定停靠，为作业人员提供平整、带防护的站立操作空间，替代传统高空作业吊篮、脚手架搭设方案，尤其适合单根高耸立柱周边的作业需求，比如通信天线的安装调试、桅杆构件的防腐维护、高耸设备的定期巡检作业，相比吊篮它的横向作业面更宽，可同时容纳多名作业人员开展不同点位的操作，相比落地脚手架它的搭建周期更短，材料用量更少，作业高度调整更灵活。

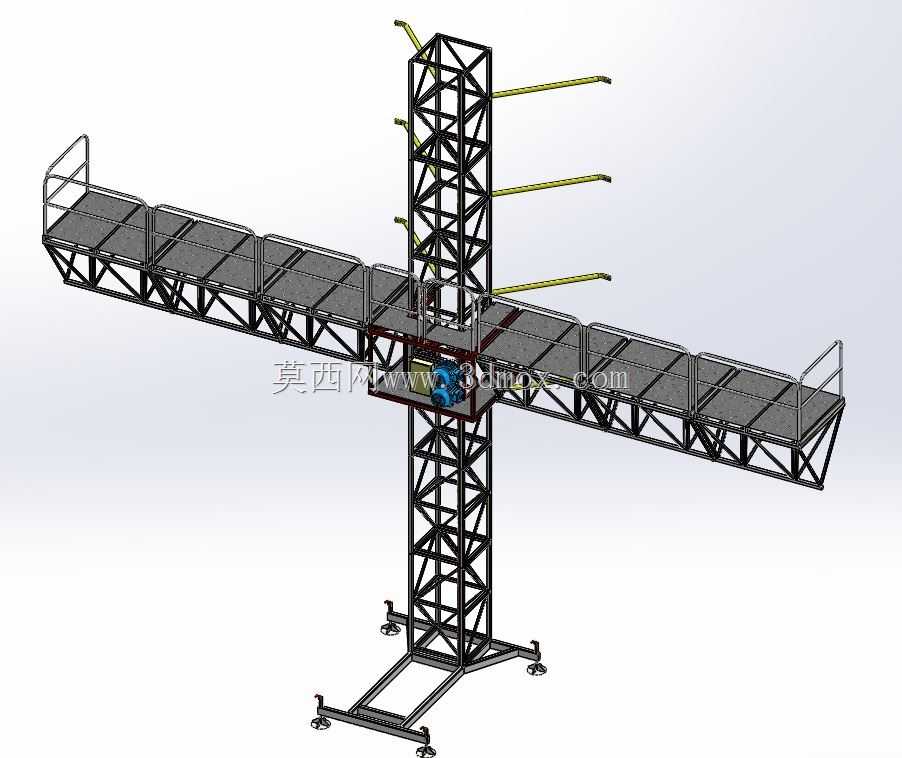

　　功能特性上，垂直段采用格构式桁架桅杆作为主体承载结构，截面为正方形空间桁架，腹杆采用等边角钢拼接，主弦杆连续贯通，保证竖向承载的刚度与稳定性，底部设置可调式支撑脚，可适配不平整的安装地面，调整基座水平度，避免桅杆倾斜带来的卡滞、倾覆风险。横向作业平台同样采用空间桁架结构，上表面铺设防滑花纹钢板作为站立面，平台两侧设置高度不低于1.2米的防护栏杆，栏杆底部设置挡脚板，防止工具、物料从平台边缘坠落，平台与桅杆的连接部位设置导向滚轮组，滚轮贴合桅杆主弦杆表面，既保证平台沿桅杆爬升时的顺畅性，又能限制平台的横向摆动，提升作业时的稳定性。桅杆上分段设置的横向支杆，可作为临时线缆、安全绳的挂点，也可在作业时辅助挂载小型工具袋，减少作业人员的负重。

　　设计思路层面，首先优先保证结构的承载冗余，整体桁架结构的杆件选型均按额定承载1.5倍的安全系数进行校核，主弦杆选用较大截面的型钢，腹杆按受力大小区分选型，受拉杆件与受压杆件分别做强度、长细比验算，避免结构失稳。其次考虑安装运输的便捷性，桅杆与横向平台均采用分段模块化设计，单段构件长度控制在常规运输车辆的装载范围内，现场可通过螺栓拼接组装，无需大型吊装设备即可完成整体搭建，适配野外、城区狭窄场地的进场需求。再者是作业安全性的冗余设计，平台爬升机构设置双向锁止结构，当爬升动力出现异常时可自动锁止在桅杆当前位置，不会出现下坠风险，平台防护栏杆的承载力满足侧向1kN的冲击要求，防护间隙小于10cm，防止人员、物件意外坠落。

　　外形尺寸与安装边界方面，垂直桅杆的标准节段长度为2米，可根据作业需求拼接至对应总高度，桅杆截面边长为0.8米，底部支撑脚展开后的最大占地尺寸为2.5米×2.5米，安装时需保证基座范围内地面承载力不小于10t/㎡，避免地面沉降导致结构倾斜。横向作业平台总长度为12米，沿桅杆两侧对称布置，单侧延伸长度为5.6米，平台净宽度为1.2米，可满足两名作业人员并排操作的空间需求，平台边缘距离桅杆中心的最大作业半径为6米，作业时可覆盖桅杆周边6米半径范围内的作业点位，平台空载状态下的总重量控制在2.8吨以内，满载时（含人员、物料）总重量不超过3.5吨，爬升过程中速度控制在0.2m/s以内，保证运行平稳无明显晃动。安装时需注意桅杆的整体垂直度偏差不大于总高度的1/1000，导向滚轮与桅杆弦杆的间隙控制在3-5mm，既保证爬升顺畅，又避免间隙过大带来的晃动，平台拼接完成后需做1.25倍额定载荷的静载试验，确认结构无变形、连接无松动后方可投入使用。
