内置弹簧预紧可调式同轴旋转连接机构

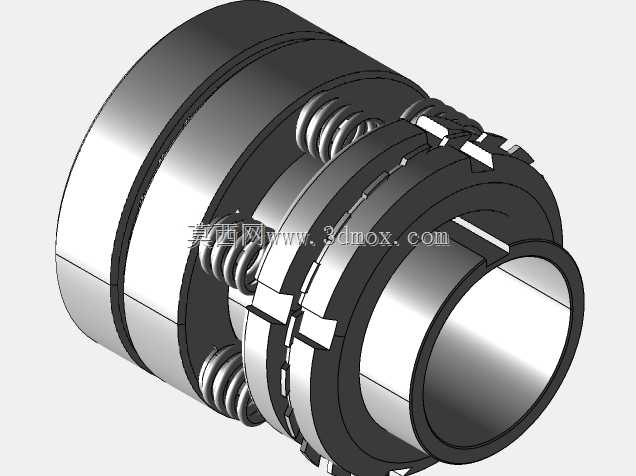

　　在各类需要同轴传递旋转扭矩、同时补偿安装同轴度误差、调整预紧压力的传动场景中，这类可调旋转连接结构的应用覆盖了从通讯设备调谐机构、小型精密传动模组到轻工设备进给单元的多个细分领域。不同于常规刚性联轴器无法补偿轴向与径向偏差、弹性联轴器预紧力固定不可调的局限，该结构通过内置的周向均布压缩弹簧组，实现了连接端之间的柔性贴合与预紧力的可控调整，能在存在一定安装偏心、轴向窜动的工况下持续保持稳定的扭矩传递，避免刚性连接带来的卡滞、磨损加剧问题。从结构设计逻辑来看，该机构采用同轴嵌套的多段套筒式布局，两端分别设置与待连接轴适配的空心轴孔，可通过键连接、顶丝锁紧或者过盈配合的方式与两侧传动轴实现固定；中间段设置多组沿圆周方向均匀排布的压缩弹簧，

　　弹簧两端分别抵靠在两侧套筒的端面台阶上，提供持续的轴向顶紧力，让两端的咬合齿面始终保持紧密贴合，即使传动过程中出现轴向窜动、齿面磨损，弹簧的伸长量也能自动补偿间隙，避免传动回程误差增大。咬合齿面采用梯形端面齿设计，相比矩形齿拥有更好的导向对中性能，相比三角齿则能承受更大的传递扭矩，齿侧间隙可通过调整端盖的旋合深度进行控制，当需要增大预紧力、减小传动间隙时，可旋转调整端盖压缩弹簧，提升齿面贴合压力；当需要降低转动阻尼、适配大偏差安装场景时，可反向旋松端盖，减小弹簧预紧量，适配不同工况的使用需求。从安装边界来看，该机构整体为圆柱形回转体结构，最大外圆轮廓无突出的调整手柄或者紧固件，安装时仅需保证外圆周边预留不小于5mm的操作空间，

　　用于使用勾型扳手调整端盖的预紧位置即可；轴向安装长度可根据两端轴的插入深度进行适配，轴孔深度预留了足够的调节余量，允许两侧传动轴存在1-3mm的轴向位置偏差，径向则可补偿最大0.2mm的同轴度安装误差，大幅降低了关联部件的加工与装配精度要求，能有效降低整套传动模组的制造成本。在实际使用场景中，这类机构常被用于通讯设备的频段调谐旋钮传动链路中，抵消面板安装偏差、旋钮与调谐电容轴不同心带来的转动卡滞问题，保证调谐过程手感顺滑无卡顿；也可用于小型自动化设备的手动调节轴系，比如送料机构的间隙调整旋钮、定位模组的微调旋转轴，通过调整预紧力可以设置合适的转动阻尼，避免轴系受振动自行转动移位，同时保证手动调节时的手感一致性。

　　设计建模过程中需要重点关注几个关键配合尺寸：一是弹簧安装槽的同轴度公差，需要控制在0.05mm以内，避免弹簧压缩时出现偏载，导致弹力不均、转动阻尼波动；二是端面咬合齿的形位公差，齿面的分度误差需要控制在0.02mm以内，保证旋转过程中各齿受力均匀，避免局部应力过大导致齿面过早磨损；三是调整端盖与外套筒的螺纹配合精度，采用细牙螺纹设计，既保证调整时的精度，又能在预紧后实现自锁，避免设备运行过程中受振动出现端盖松动、预紧力变化的问题。此外，弹簧的选型需要匹配目标传动扭矩，弹簧刚度不宜过大，否则会导致齿面压力过高、转动阻尼过大，也不宜过小，否则无法补偿磨损间隙、容易出现传动回程差，通常按照传递额定扭矩时齿面所需正压力的1.2-1.5倍来计算弹簧总预紧力，再根据弹簧布置数量拆分单根弹簧的弹力参数，保证长期使用过程中弹簧不会出现塑性变形，维持预紧力的稳定性。该结构的所有部件均采用回转体加周向特征的设计，加工工艺性良好，外套筒、内轴套、调整端盖均可采用常规车削加工完成，端面齿可通过铣削或者成型车削加工，弹簧为标准压缩弹簧可直接采购，整体制造成本较低，适合批量应用在各类小型精密传动场景中。
