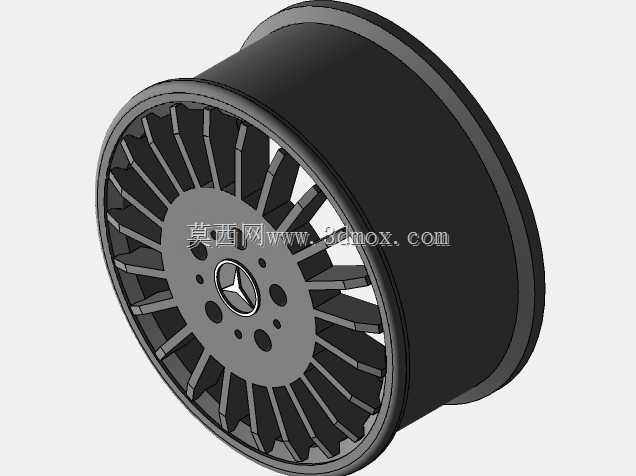

多辐条豪华乘用车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车行驶的核心受力需求展开，轮辋部分采用等厚滚压成型的轮廓结构，适配标准低压乘用车轮胎的胎圈安装位，胎圈座的角度严格匹配民用子午线轮胎的装配公差，避免行驶过程中出现胎圈脱开、慢漏气的问题，轮缘位置做了小幅加厚翻边处理，能够在低速刮蹭路沿时减少轮辋本体的变形量，降低日常使用的维护成本。轮辐部分采用密集多辐条的布局形式，每根辐条从中心安装盘位置向外呈放射状延伸，辐条的截面采用渐变厚度设计，靠近中心安装座的位置截面厚度更大，能够承接螺栓预紧力传递过来的纵向、横向载荷，靠近轮辋的位置厚度逐步收窄，在保证整体支撑强度的前提下尽可能降低旋转部分的簧下质量，提升车辆悬架的响应速度。中心安装盘位置预留了五个螺栓安装孔，

　　孔位的分布圆直径匹配主流豪华乘用车的轮毂安装规格，每个安装孔周边都做了局部加厚的凸台结构，分散螺栓紧固时的面压，避免长期使用后安装孔出现压溃变形，中心孔的尺寸适配对应车型的轴头定位直径，装配时能够实现轮毂与轴头的同轴定位，减少高速行驶时的车轮跳动量。在实际装车场景中，这类轮毂多用于中大型豪华乘用车，既能够匹配车辆的外观设计风格，也能满足日常城市道路、高速行驶的强度需求，辐条之间的间隙预留了足够的通风空间，车辆行驶时气流能够顺着辐条间隙穿过，带走制动盘、制动片工作时产生的热量，避免连续制动后制动系统出现热衰退，影响制动效果。设计过程中需要重点校核几个关键边界：首先是轮辋的偏距参数，要保证轮毂装车后不会超出翼子板边界，

　　同时不会与内侧的悬架摆臂、减震器、制动卡钳产生运动干涉，转向到最大角度时也要预留足够的安全间隙，避免打方向时轮胎蹭到轮拱内衬或者悬架部件；其次是整体的动平衡余量，轮辐的分布采用完全对称的布局，每个辐条的重量差控制在极小范围内，减少后期做动平衡时需要添加的平衡块重量，提升高速行驶的稳定性。另外，轮毂的气门嘴安装位预留了标准的橡胶气门嘴安装孔，位置设置在两根辐条之间的轮辋凹陷处，既方便后期充气操作，也不会因为辐条的遮挡影响胎压传感器的安装，适配带直接式胎压监测系统的车型。从结构受力的角度来看，多辐条的设计相比少辐条大间距的轮毂，单根辐条承受的载荷更小，在经过减速带、坑洼路面时，冲击载荷能够均匀分散到更多的辐条上，

　　降低单根辐条出现应力集中断裂的风险，同时密集的辐条也能更好地遮挡内部的制动卡钳、刹车盘部件，满足外观装饰的需求。轮辋的中部预留了标准的安全槽结构，轮胎拆装时能够将胎圈压入安全槽内，方便维修人员进行轮胎的拆装操作，避免拆装过程中划伤轮辋表面或者损伤胎圈。设计时还要考虑轮毂的载荷等级，单轮的额定载荷要匹配对应车型的整备质量加上满载时的轴荷分配，保证在满载状态下经过颠簸路面时，轮毂的应力处于材料的许用应力范围内，不会出现塑性变形。表面的安装平面平整度有严格要求，与制动盘贴合的面平面度公差控制在0.05mm以内，避免装配后出现轮毂端面跳动，导致高速行驶时方向盘抖动的问题。
