MTL-5型工业通讯配套电源箱结构设计

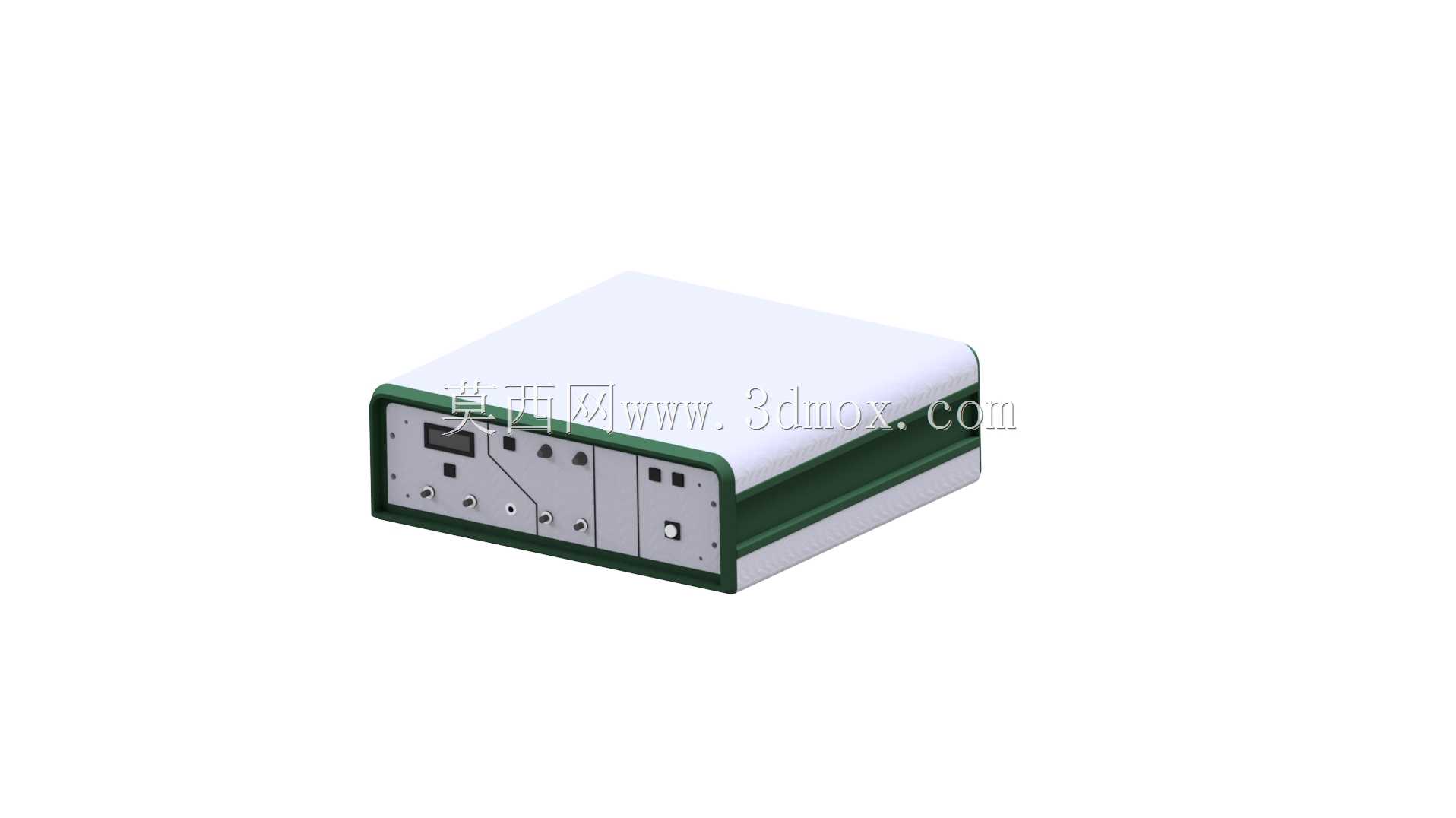

　　在工业现场通讯系统的搭建过程中，供电单元的可靠性直接决定整套通讯链路的运行稳定性，MTL-5型电源箱正是面向工业通讯场景开发的专用供电集成装置，主要为现场总线通讯模块、信号转换单元、前端采集终端提供稳定的直流供电输出，同时承担供电回路的过载保护、浪涌抑制、信号隔离等核心功能，常见于化工厂区防爆通讯站点、工业自动化产线通讯节点、轨道交通信号旁通单元等对供电稳定性要求较高的场景。从结构设计逻辑来看，这款电源箱采用上下分层的壳体布局，上盖为一体化冲压成型的金属盖板，边缘做了圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能减少壳体拼接缝隙，提升整体防护等级，下壳体主体采用折弯焊接工艺成型，侧壁预留了整圈的密封槽，

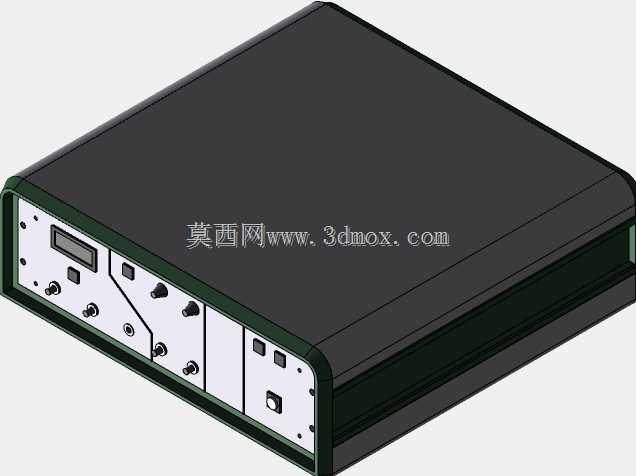

　　安装时可嵌入橡胶密封条，满足工业现场常见的IP54防护要求，能够阻挡粉尘侵入和飞溅水滴影响内部电路。前面板的接口布局完全按照现场接线的操作习惯排布，左侧区域集中布置电源输入接口、状态指示灯、调节旋钮，接线时操作人员站在设备正前方即可完成进线端的线缆固定，不需要侧身探入设备侧面操作，右侧区域划分成独立的输出回路区间，每个输出回路对应独立的接线端子和状态指示灯，后期维护排查故障时，可以直接通过指示灯快速定位故障回路，不需要逐个拆解端子测量。面板上的固定螺丝全部采用沉头设计，安装后螺丝端面与面板表面齐平，不会突出面板造成额外的磕碰风险，同时所有开孔位置都做了去毛刺处理，避免穿线时划伤线缆绝缘层。从安装边界来看，

　　这款电源箱的整体外形尺寸适配标准工业机柜的层板安装空间，底部预留了四个通用安装孔位，既可以通过膨胀螺丝直接固定在墙面的安装背板上，也可以搭配L型安装支架固定在机柜的立柱上，安装孔位的间距兼容市面上主流的电气安装导轨转接件，不需要额外定制安装配件就能完成现场部署。箱体内部预留了充足的走线空间，强弱电回路之间设计了独立的隔离挡板，避免强电走线对通讯供电的弱信号产生电磁干扰，内部的PCB安装柱采用标准M3螺纹孔位，可以兼容不同方案的电源电路板固定需求，后期如果需要升级电源模块功率，不需要重新加工壳体，只需要更换对应规格的电路板即可完成适配。在实际使用过程中，这款电源箱的壳体侧壁预留了散热格栅的安装位，

　　常规低功率配置下可以用挡板封堵格栅提升防护等级，高功率配置时可以更换为带防尘网的通风格栅，搭配内部的散热风扇形成对流散热通道，保证长时间满负载运行时内部元器件的温度处于合理区间。前面板的显示屏区域做了下沉式设计，显示屏表面加装了透明的PC防护板，既不影响参数读取，也能避免现场操作时工具磕碰损坏显示屏，调节旋钮全部采用带锁紧结构的型号，调整完输出参数后可以锁紧旋钮，防止现场误碰导致输出参数偏移。接线端子全部采用快插式结构搭配螺丝锁紧的双重固定方式，线缆插入后先通过卡扣预固定，再拧紧螺丝压紧线芯，即使现场设备运行产生持续振动，也不会出现线缆松脱的故障。箱体的上下盖连接采用隐藏式铰链搭配侧边锁扣的结构，日常维护时不需要完全拆下上盖，解开锁扣即可翻开上盖查看内部电路，维护完成后扣紧锁扣就能保证壳体密封，比传统的全螺丝固定结构节省大量的维护拆装时间。考虑到工业现场可能存在的电磁干扰环境，整个壳体采用金属材质制作，装配完成后所有拼接位置都能形成连续的导电通路，用户可以通过箱体底部的接地端子可靠接地，有效屏蔽外部电磁干扰对内部电源电路的影响，保证输出电压的稳定性，避免因为供电纹波过大导致通讯终端出现数据丢包、通讯中断等问题。
