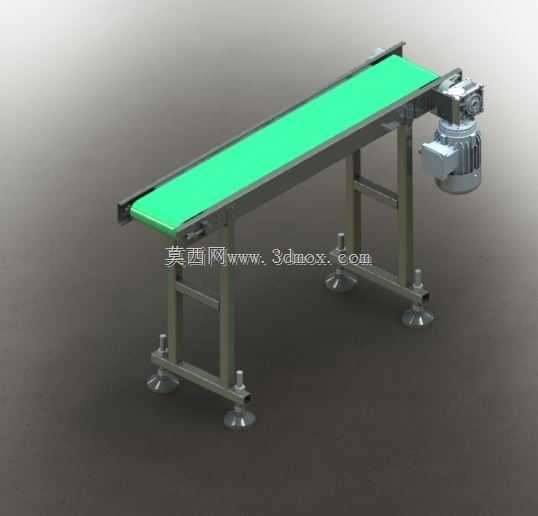

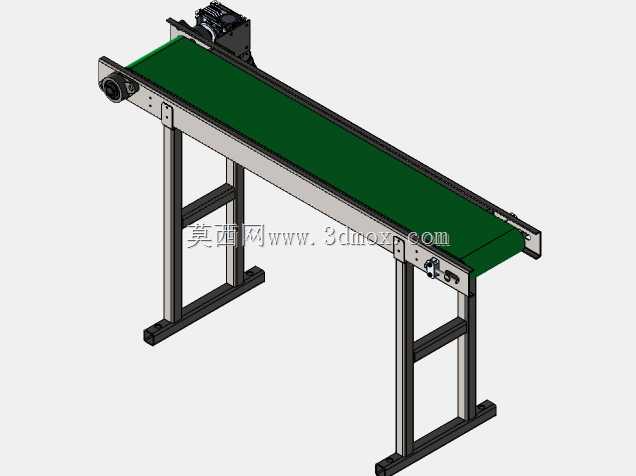

小型倾斜式皮带输送设备结构设计

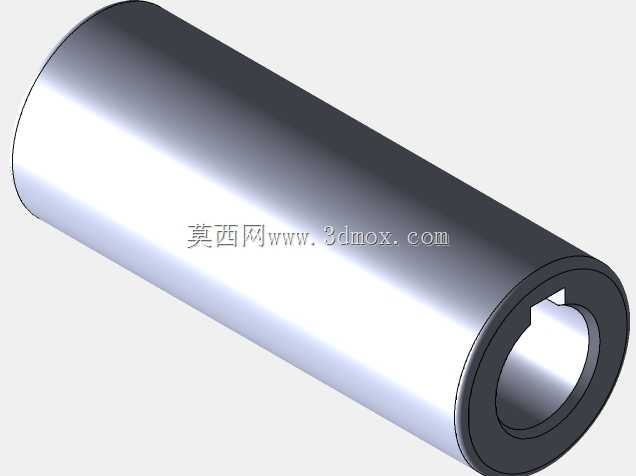

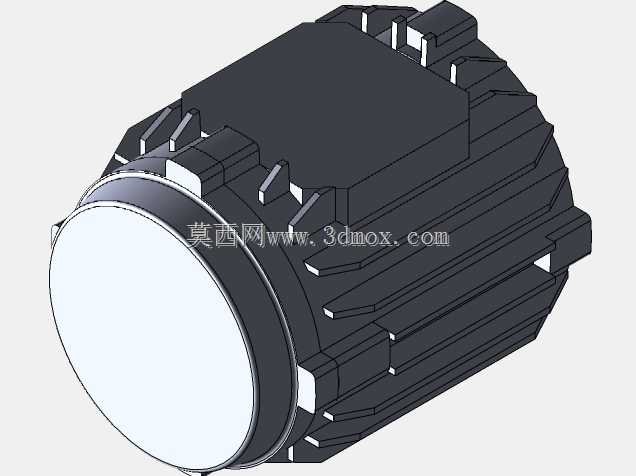

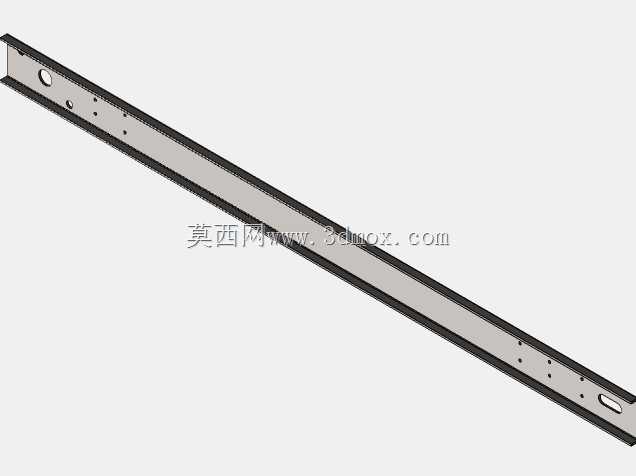

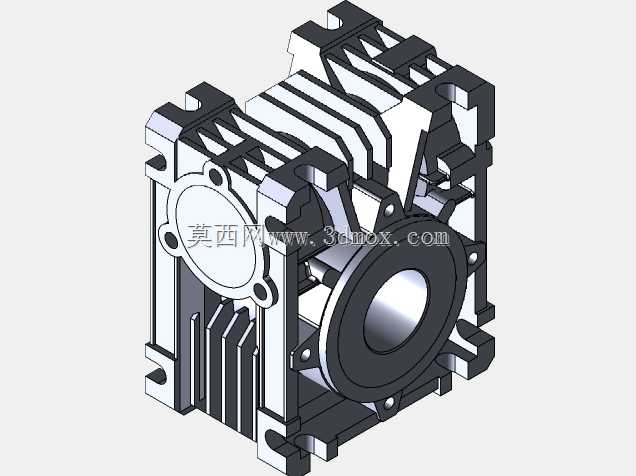

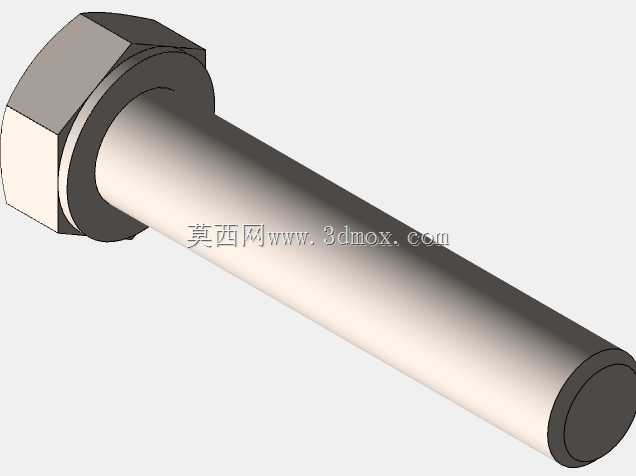

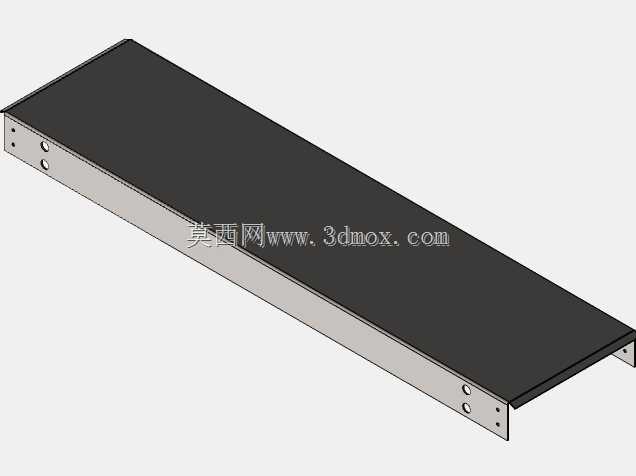

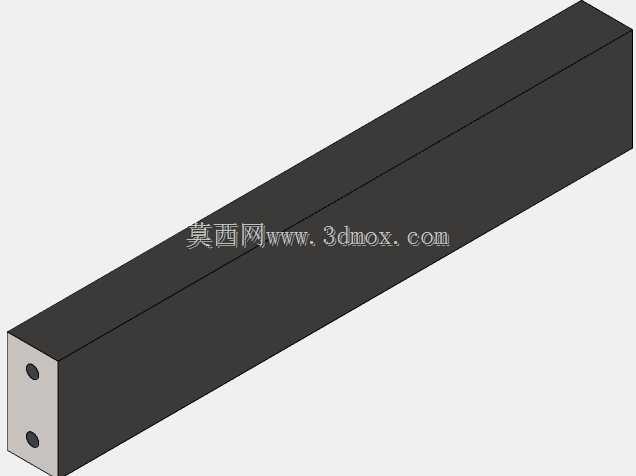

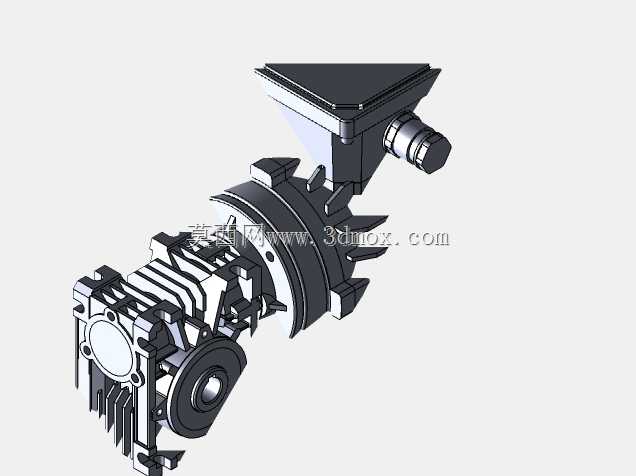

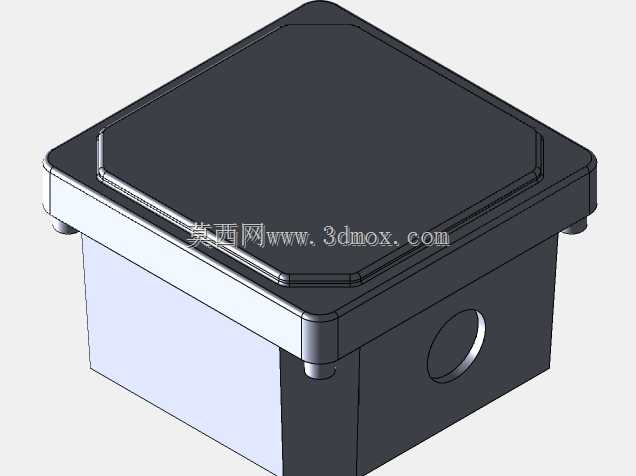

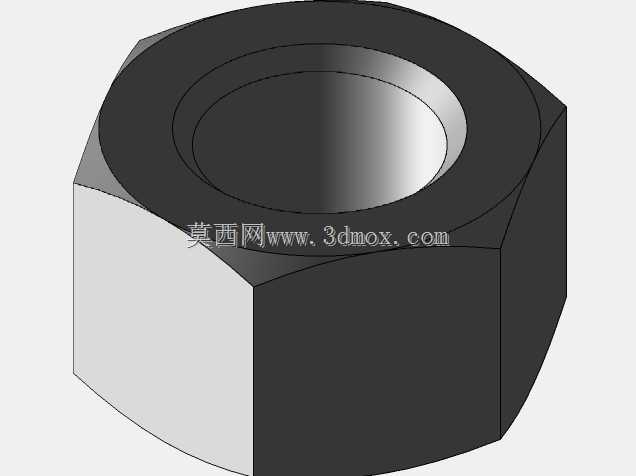

　　这款倾斜布置的皮带输送结构，常应用在轻工生产、电子组装、食品包装等产线的工位间物料转序环节，可实现不同高度作业面之间的工件平稳传递，适配零散小件、盒装物料、轻型加工件的短距离输送需求，相比水平输送结构，能直接衔接上下工序的高度差，省去额外的提升转接机构，减少产线布局的冗余环节。从结构设计逻辑来看，整体采用分体式模块化搭建思路，主体承载框架选用不锈钢方管焊接成型，兼顾结构刚性与轻量化需求，框架两侧设置皮带承托边梁，避免皮带运行过程中出现跑偏、下塌问题，边梁内侧预留皮带张紧调节的安装余量，可通过端部的张紧螺栓调整皮带预紧力，补偿长期运行后的皮带拉伸形变。驱动端布置在设备高位侧，采用减速电机直连驱动辊的传动形式，

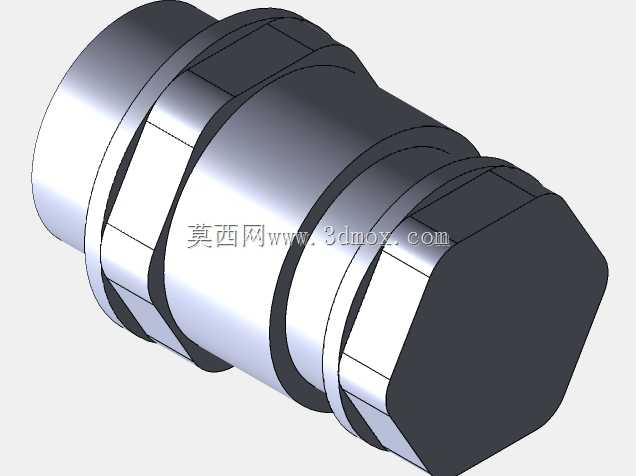

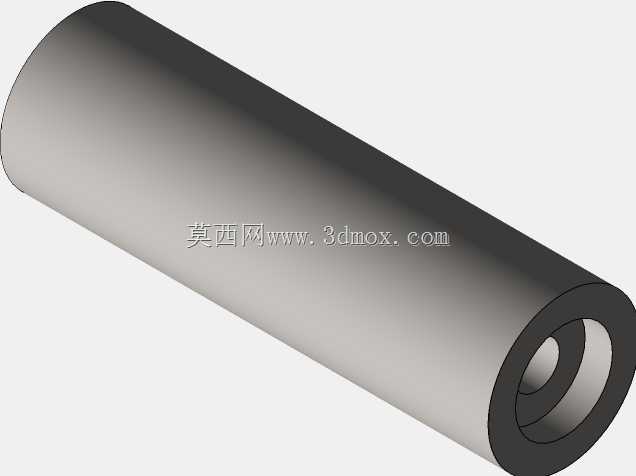

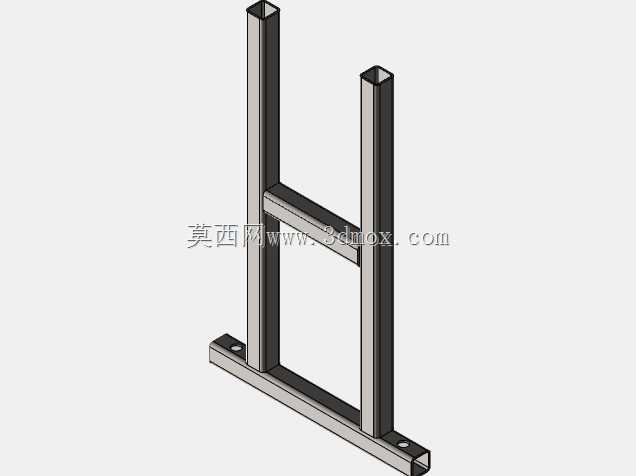

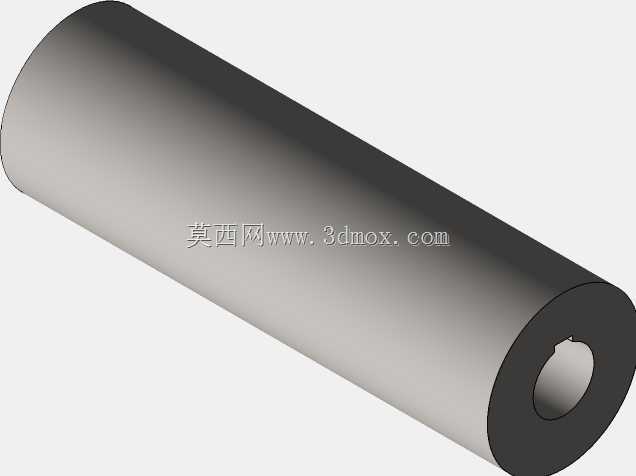

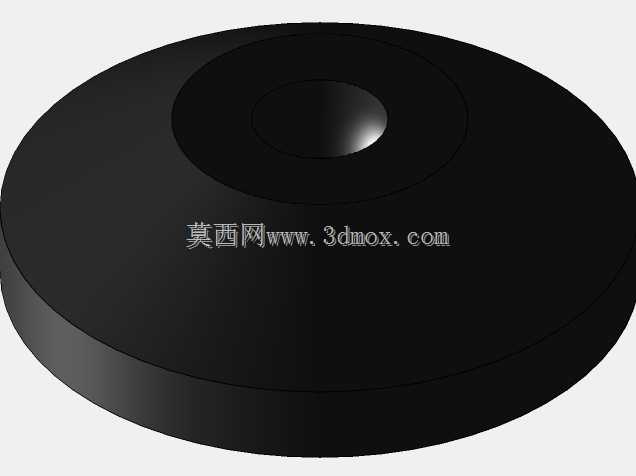

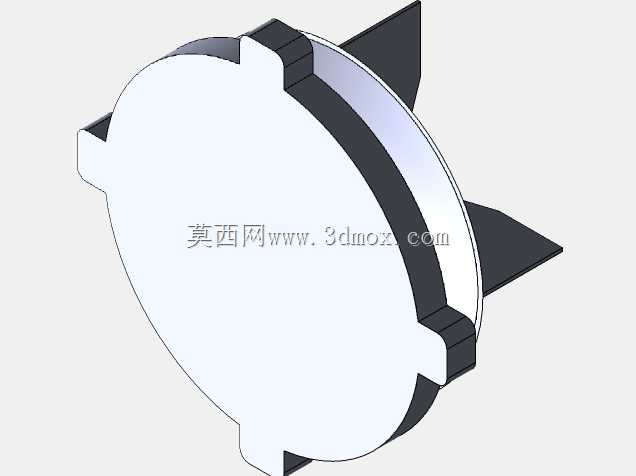

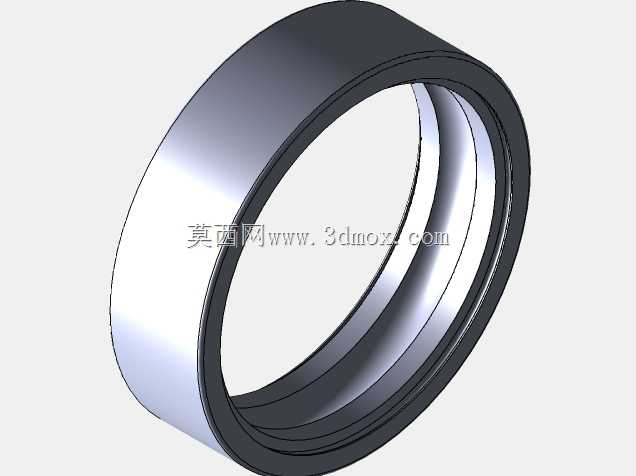

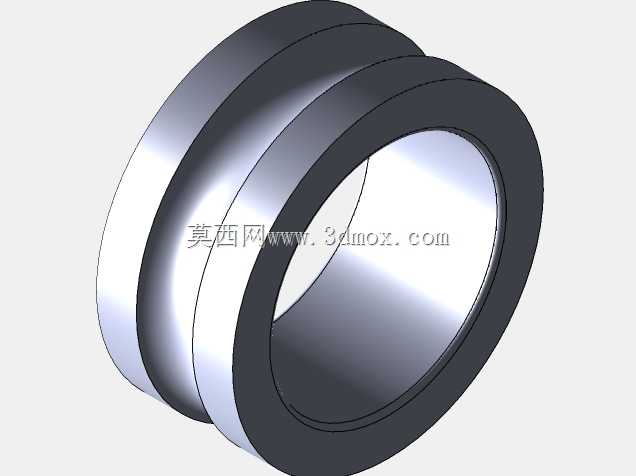

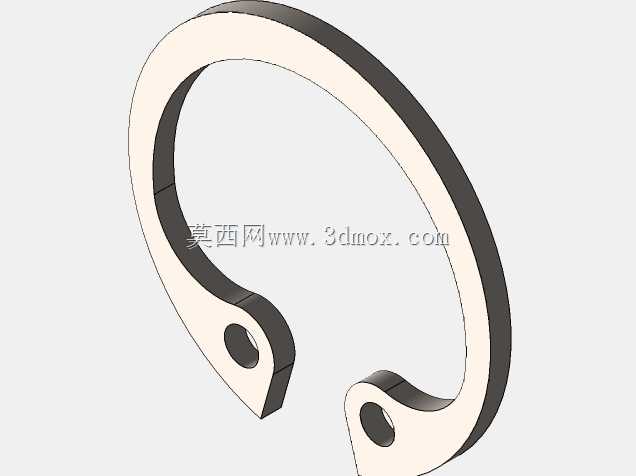

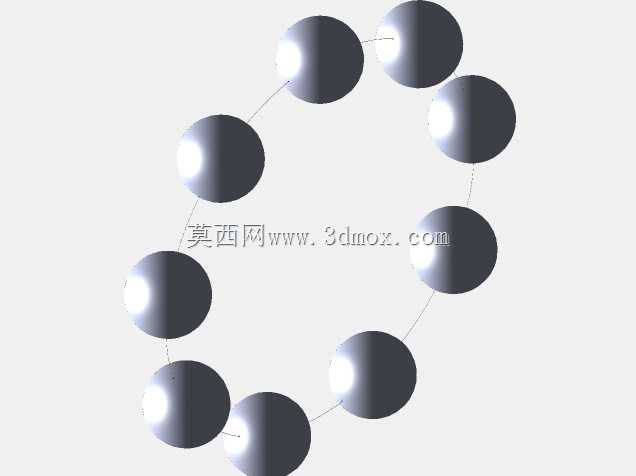

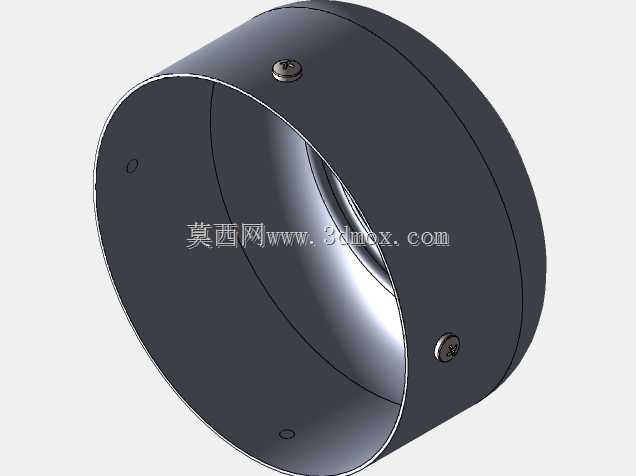

　　省去中间链传动或带传动环节，减少传动损耗与故障点，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑问题；低位侧设置从动改向辊，配合张紧机构实现皮带的运行轨迹调整。皮带选用浅绿色PVC轻型输送带，表面平整光滑，摩擦系数适中，既可以保证物料输送过程中不会出现滑移，也能避免对工件表面造成刮擦损伤，适配多数常规工业物料的输送需求，若有防静电、耐油、耐腐蚀等特殊工况需求，也可快速替换对应材质的皮带，无需改动主体框架结构。支撑腿部分采用方管焊接结构，每条支腿底部配置可调式脚杯，脚杯的调节行程可覆盖地面不平整带来的高度差，安装时可通过调整脚杯的旋入深度，保证设备整体框架的水平度，避免皮带因框架倾斜出现单侧跑偏的问题；

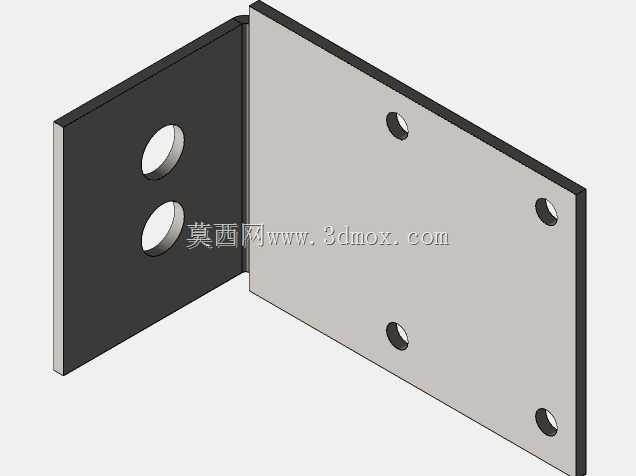

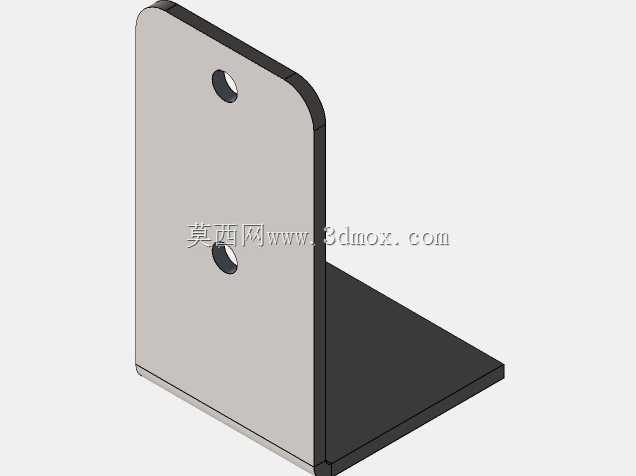

　　支腿之间设置横向连接杆，增强整体框架的抗扭刚性，避免设备运行过程中因电机振动出现结构晃动。从安装边界来看，这款设备的整体宽度控制在常规工位适配范围内，倾斜角度设置在物料不出现自滑的合理区间，安装时仅需预留对应长度的地面安装空间，固定脚杯即可完成部署，无需额外做地基预埋，适合中小型产线的快速搭建与改造。设计过程中重点考量了维护便捷性，驱动电机的安装座采用可拆卸式螺栓连接，后续检修或更换电机时无需拆解整体框架；皮带的更换仅需松开端部张紧螺栓即可完成拆装，无需动用大型工装，降低日常运维的工作量。设备的运行速度可通过配套的调速器进行调整，适配不同产线的节拍需求，从慢节奏的人工分拣工位到快节奏的自动化产线均可适配，若需增加挡边、导条、

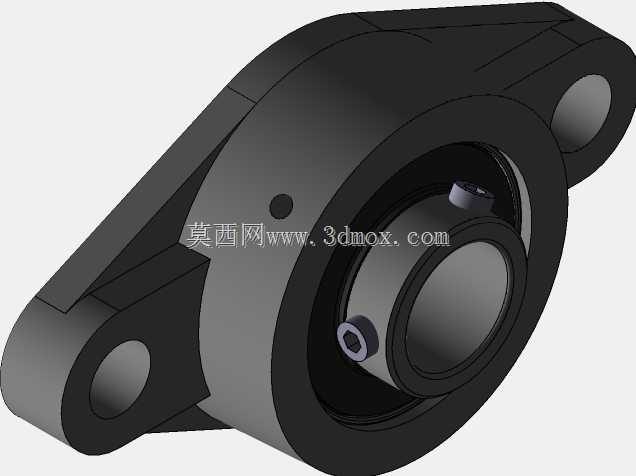

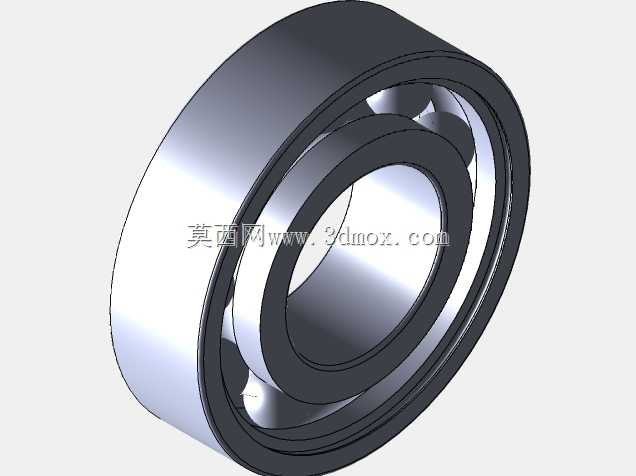

　　工位传感器安装位等附加结构，也可在现有框架基础上直接加装安装孔位，拓展性较强。在实际工况应用中，这类小型倾斜皮带机常搭配工作台、分拣台、包装设备使用，可将低位处的待加工工件输送至高位作业台，也可将高位设备加工完成的成品输送至低位的收集箱，替代人工重复的上下料搬运动作，降低一线操作人员的劳动强度，提升产线的连续作业效率。结构设计时对各部件的受力做了校核，框架方管的壁厚选型满足额定负载下的挠度要求，长时间满载运行不会出现框架变形问题；驱动辊与从动辊的轴径选型匹配减速电机的输出扭矩，避免长期运行出现轴弯曲、轴承抱死等故障；脚杯的承载能力匹配整备重量加额定负载的总重量，保证设备放置的稳定性。
