Neubauer型血球计数板结构设计

　　这款Neubauer结构计数室是临床检验、生物实验室显微细胞计数场景的核心耗材载体，日常工作中做外周血红细胞、白细胞计数，或是微生物实验里酵母菌、孢子悬液浓度测定时，都会用到这类计数装置，它的核心作用是通过固定高度的计数腔室与表面蚀刻的标准网格，让操作人员在显微镜下通过数格换算，得到单位体积内的目标颗粒浓度，是细胞计数实验里定量环节的基准载体。

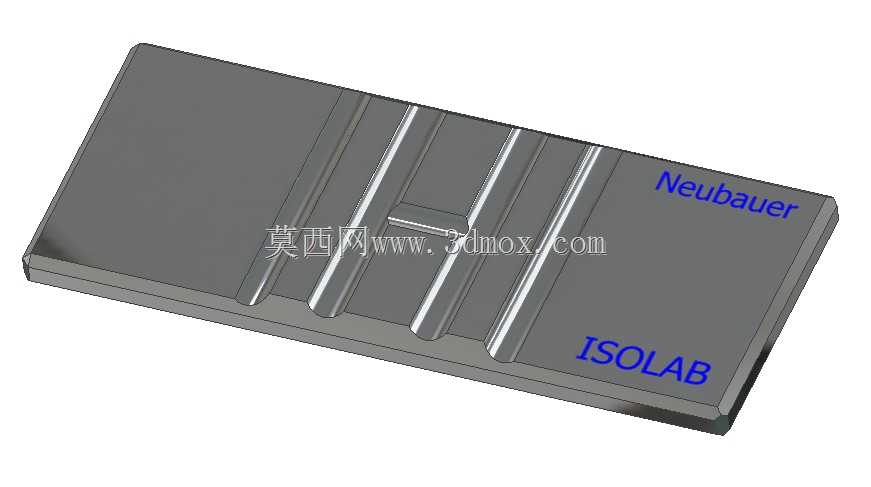

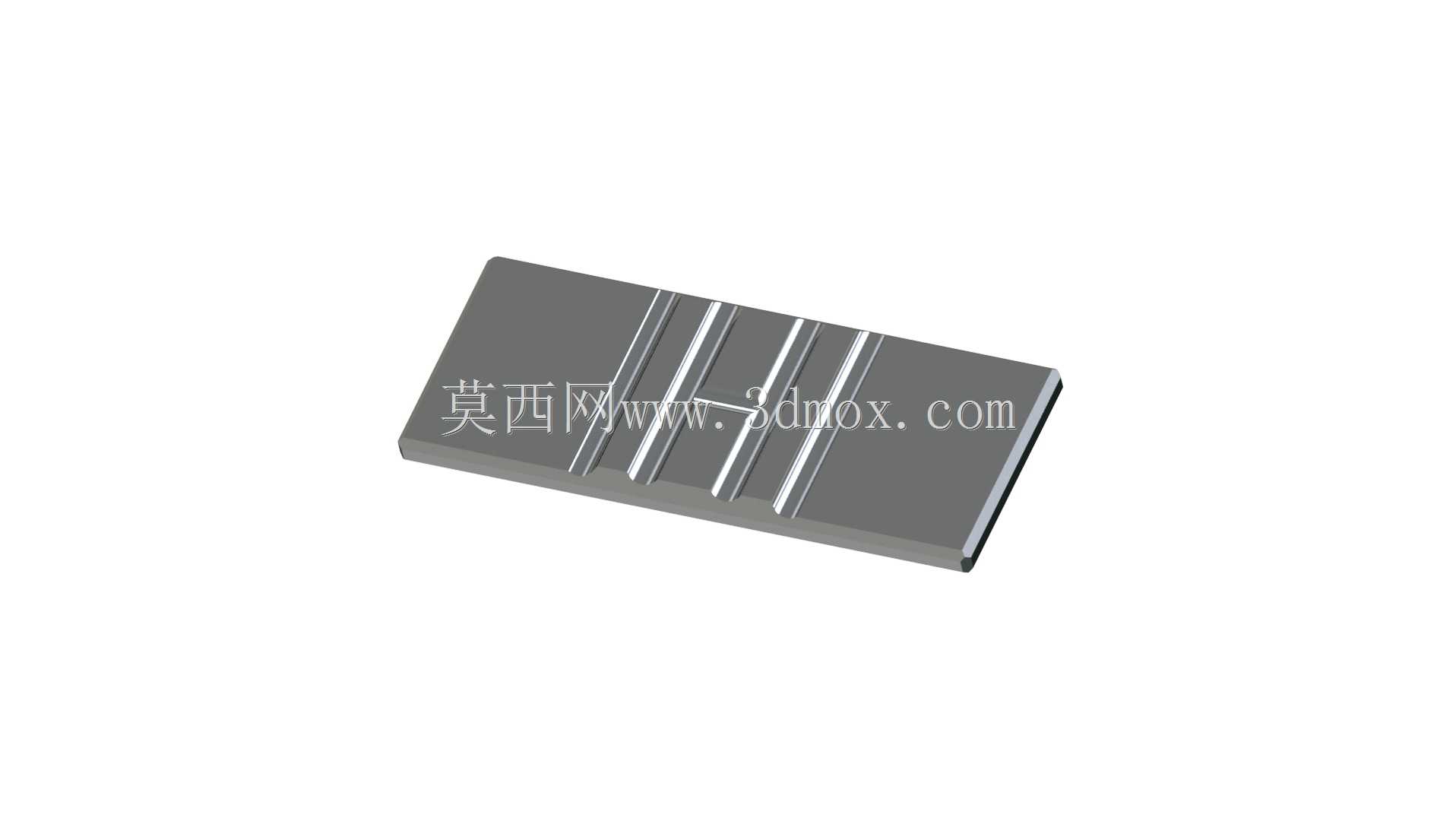

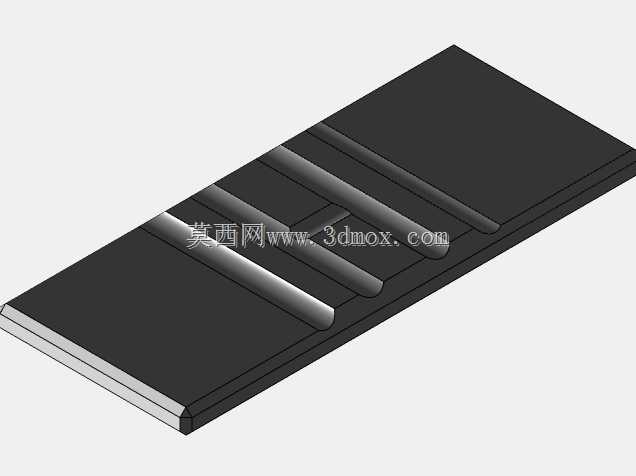

　　从结构设计逻辑来看，整个计数板采用硬质透明基材制作，整体为长方薄块状结构，主体平面上设置有两个独立的计数平台区域，每个计数平台与盖玻片贴合后会形成固定高度为0.1mm的计数腔，这个高度是经过严格公差控制的，直接决定了计数体积的准确性，设计时特意将计数平台的支撑肋做了凸起强化处理，避免日常拿取、清洁过程中平台表面被刮花，影响显微观测的透光性。板体表面蚀刻的Neubauer网格是核心功能区，网格分为9个1mm见方的大方格，每个大方格又细分不同规格的小格，对应不同大小颗粒的计数需求，比如四角的大方格用于白细胞计数，中央的大方格细分25个中方格，每个中方格再分16个小格，用于红细胞这类小尺寸细胞的计数，网格蚀刻深度控制在微米级，既保证显微镜下线条清晰可辨，又不会残留清洁后的污渍影响后续使用。

　　安装与使用边界上，计数板整体外形尺寸适配常规显微镜载物台的装夹范围，长度与宽度和标准载玻片保持一致，可以直接放在普通生物显微镜的载物台推进器上固定，不需要额外定制装夹配件。使用时需要搭配专用的血盖片，不能用普通盖玻片替代，因为普通盖玻片平整度不足，会导致计数腔高度出现偏差，直接影响计数结果的准确性。板体侧面做了防滑的浅槽设计，方便操作人员用拇指和食指拿取，避免手指直接接触计数平台表面留下指纹污渍。板体上的标识区域做了凹陷式的字符蚀刻，标注品牌与型号信息，不会因为反复擦拭、消毒导致标识磨损脱落，日常使用后可以用中性清洁剂配合软布擦拭，也可以用75%乙醇浸泡消毒，设计时特意避免了锐角棱边，防止清洁或拿取时划伤操作人员，也减少了磕碰导致板体崩裂的风险。

　　从实际使用的工况适配来看，这款计数板的结构设计兼顾了重复使用的耐用性与计数精度的稳定性，支撑肋的分布经过优化，既保证了板体整体的结构刚性，不会因为轻微按压产生形变导致计数腔高度变化，又不会遮挡显微镜的透光光路，影响观测视野的亮度。计数平台的平面度公差控制在0.002mm以内，保证盖玻片贴合后整个计数区域的腔室高度一致，不会出现边缘高、中间低的情况，避免悬液在腔室内流动导致计数分布不均。进样槽的宽度设计适配常规的巴氏滴管或微量加样枪头，加样时悬液可以通过毛细作用自动充满整个计数腔，不会产生气泡，也不会因为加样量过多导致盖玻片浮起，影响腔室高度。

　　在结构建模过程中，需要重点关注几个公差配合的细节：首先是计数平台与周边支撑面的高度差，这个尺寸直接决定计数腔的高度，是整个模型的核心尺寸基准，建模时需要单独设置公差带；其次是表面网格的蚀刻深度与线条宽度，线条过粗会遮挡细胞影响计数，过细则在低倍镜下难以辨识；最后是板体边缘的倒角处理，既要去除锐边保证使用安全，又不能倒角过大影响载物台装夹的定位精度。整个板体的壁厚设计均匀，避免注塑或机加工过程中出现应力变形，保证长期使用后平面度依然满足计数精度要求。
