七寸横置液晶显示屏带安装固定耳结构

　　这套七寸横置显示模组的三维结构，面向工业人机界面、嵌入式操控终端、小型设备状态看板以及自助类终端的前置显示工位搭建。整机采用横向宽屏布局，显示区域占据正面绝大部分面积，四周保留窄边黑色封边结构，既遮挡屏幕边缘的液晶走线与背光边框，也为前面板贴合、防尘泡棉粘贴以及外壳止口配合预留出连续的平整贴合面。

　　从实际装机逻辑来看，这类屏幕常被嵌入控制柜门板、台式检测设备操作面、移动作业小车的操控台以及小型自助终端的上部可视区。现场使用时，屏幕承担参数显示、流程提示、报警弹窗、触控交互入口等功能，结构设计不需要额外复杂的外观包覆，重点在于把显示面板、固定点位和周边安装边界表达清楚，方便结构工程师直接把模组并入整机布局。

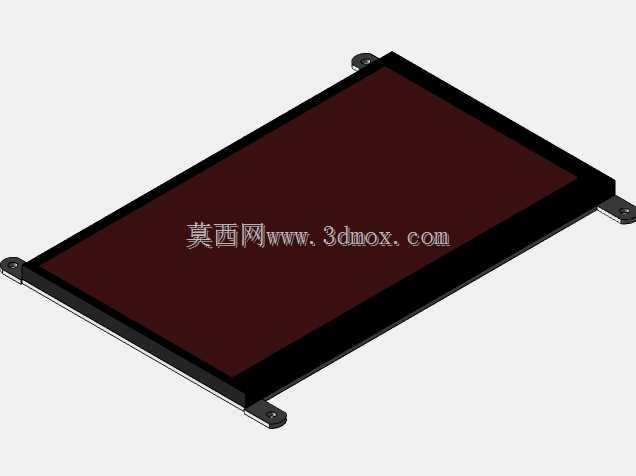

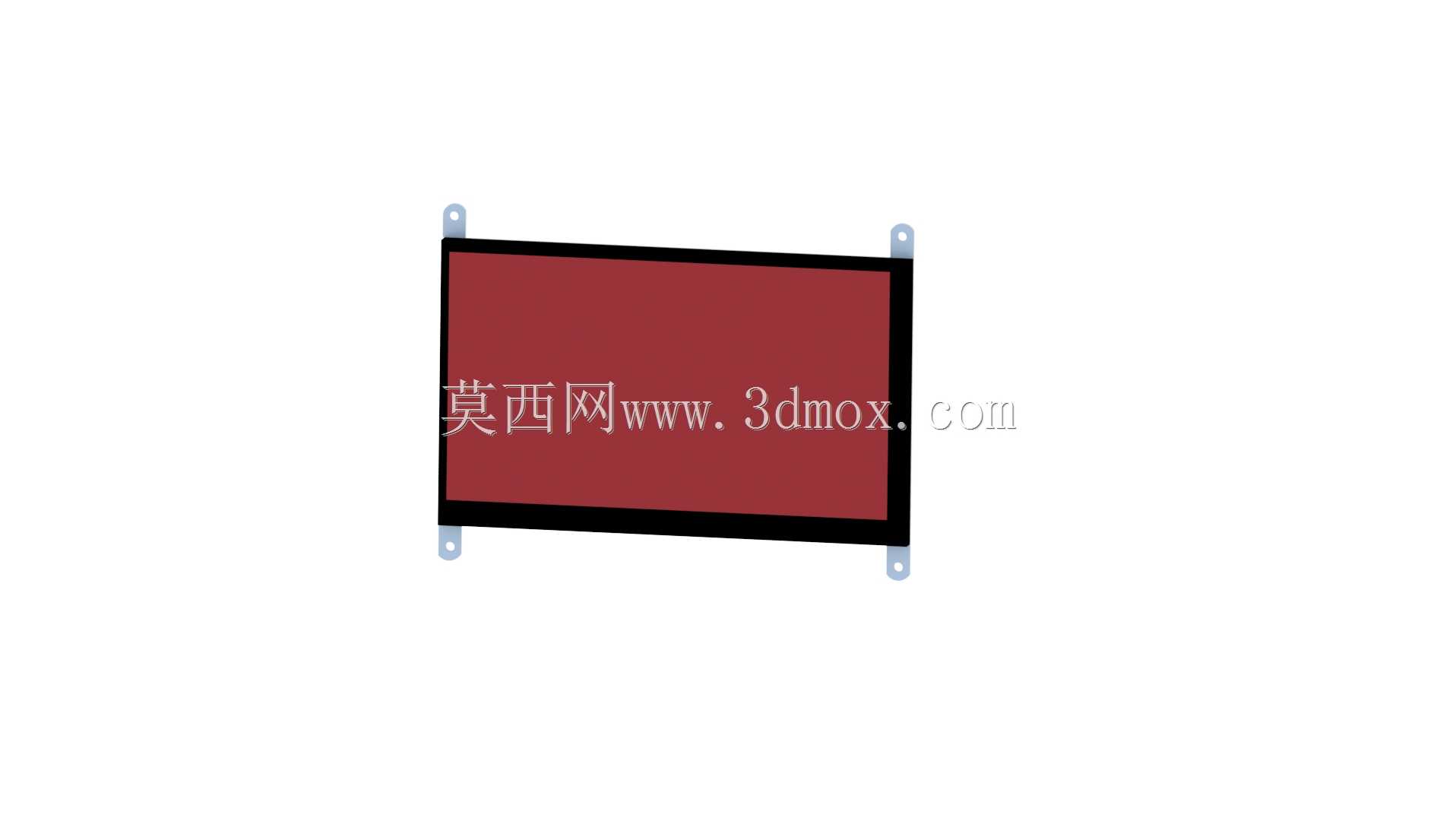

　　模组四角向外延伸出金属固定耳，固定耳与屏幕主体形成稳定的外伸支撑。每个耳片上预留贯通安装孔，孔位沿屏幕四角对称分布，装机时可以通过螺钉从正面或背面锁附到设备内骨架、面板折弯件或者专用屏支架上。外伸耳片的好处是把锁附力从液晶面板本体转移到外部支架，避免螺钉压紧力直接作用在玻璃边缘，降低装配应力导致的亮斑、漏光甚至玻璃破损风险。对于需要频繁维护的设备，这种四角外露固定方式也便于拆装，检修时不用大范围拆解周边壳体。

　　外形边界上，模型清晰区分了有效显示区、黑色边框区和外侧固定耳三个层次。有效显示区为横向矩形，适合展示设备运行界面、曲线、表格以及多分区状态信息；黑色边框宽度均匀，能够在前面板开窗后遮盖裁切公差，即使面板开孔尺寸存在小幅偏差，也不会露出屏幕内部边缘。固定耳向四角外侧探出，决定了整机布局时不能只按屏幕可视区预留空间，还要在四角让出耳片和螺钉操作位；若设备内部空间紧凑，可在支架对应位置做沉台或让位槽，使耳片贴合后屏幕背面不与其他板卡、线束发生干涉。

　　建模过程中，屏幕主体按薄型平板模组处理，正面红色区域用于占位表达显示面，并不代表最终点亮效果，实际项目中可替换为具体液晶规格对应的有效视区、黑边和触控层。黑色边框围绕显示面形成封闭轮廓，背面可进一步叠加背光驱动板、FPC排线、驱动板安装柱以及线束走线空间。对于结构设计阶段而言，这种简化表达能够快速完成面板开孔校核、安装孔对位、人机视线角度确认以及外部壳体包络检查。

　　安装方式上，四角固定耳适合与钣金折弯支架、塑料柱螺柱、铝型材加工件配合。若设备振动较强，可在耳片与支架之间增加减震垫，螺钉锁附时采用对角逐步压紧的方式，保证屏幕边框受力均匀；若用于洁净或防尘场景，可在黑色边框与前面板之间铺设连续泡棉，利用屏幕锁附后的压缩量形成密封。屏幕背部与驱动板之间应保留排线弯折半径，避免FPC在装配后被长期拉扯。

　　在设备布局中，七寸屏幕属于兼顾可视面积和安装空间的常用规格。横向比例适合操作台正面嵌入，操作者站立或坐姿都能快速读取信息；屏幕上方、下方可布置急停按钮、指示灯、扫码区或票据出口，左右侧则可留给握持边框、扬声器开孔或辅助按键。由于固定耳位于四角，周边功能件的布置应避开螺钉工具操作空间，尤其是靠近耳片外侧的区域，需要预留螺丝刀或电批进入角度。

　　结构校核时，除关注屏幕本体长宽厚度外，还要重点检查固定耳孔距、耳片厚度方向位置、屏幕背面凸起区域以及前面板开窗尺寸。面板开窗应小于黑色边框外轮廓、大于有效显示区，这样既能保证画面完整露出，又能通过边框遮蔽内部间隙。支架平面度也需控制，若四个固定点不在同一平面，强行锁螺钉会使屏幕框架扭曲，长期使用可能影响显示稳定性。

　　整体来看，该模型把七寸显示面板最关键的外部装配关系集中呈现：横向显示面提供清晰的人机交互载体，四周黑边满足贴合与遮丑需求，四角外伸安装耳实现可靠固定并隔离装配应力。对从事终端设备、控制柜、检测仪器和小型自动化装备开发的人员来说，这类结构可直接作为显示单元布局基础，再根据具体屏厂资料补充背光、排线、驱动板和触控细节，从而缩短前期方案设计和装配干涉检查的周期。
