汽车涡轮增压器压气机蜗壳结构

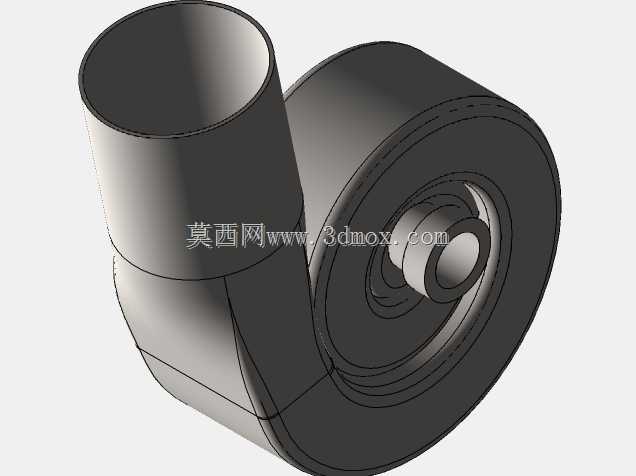

　　该三维结构对应汽车涡轮增压系统中的压气机侧蜗壳总成，属于小排量汽油发动机进气增压回路里的核心壳体部件。模型将蜗壳流道、进气圆筒接口、中心轴承安装腔以及侧向出气通道整合为一体，能够直接用于涡轮增压器装配关系校核、发动机舱布置检查和进气管路匹配分析。

　　从实际使用场景看，这类蜗壳安装在涡轮增压器压气机端，外部一侧通过圆筒形接口连接空气滤清器后的进气管路，压缩后的空气则沿蜗壳内部渐扩流道汇集后送入节气门和中冷器方向。工作时，压气机叶轮位于蜗壳中心腔内，高速旋转对新鲜空气做功，气流在叶轮外缘获得速度和压力后进入蜗形通道。壳体的作用并非单纯容纳叶轮，而是把叶轮周向排出的高速气流平顺收集起来，通过截面逐渐变化的流道完成动能向压力能的转换，同时降低流动损失。

　　结构设计上，模型中部的圆形腔体用于形成压气机叶轮工作空间，中心同轴圆柱区域对应轴承座或轴端安装边界。该区域需要与涡轮轴系、密封件、背板及紧固件保持严格同轴关系，因此在建模时应优先保证中心轴线、叶轮外圆间隙和安装端面的几何精度。蜗壳外侧的大圆弧轮廓并非外观造型，而是由压气机流量、压比和出口方向共同决定的流道外包络；其螺旋形通道从进气口附近开始沿周向扩展，最终汇入切向或近切向布置的出气筒段。

　　上部直立圆筒为压气机进气通道，内壁采用光滑圆柱面并在靠近叶轮入口处形成过渡段，用于引导轴向进入的空气均匀转向叶轮。该接口在实车上通常与橡胶进气软管、卡箍和空气流量计下游管路相连，因此圆筒外径、端部倒角和轴向直段长度都会影响软管装配可靠性。若接口过短，卡箍夹持区不足，增压脉动下容易出现漏气或脱管；若入口内壁台阶过大，则会在叶轮前产生局部涡流，影响压气机高效区范围。

　　蜗壳与中心壳体连接的区域需要承受转速变化带来的振动、温度循环和内部气压作用。虽然压气机端工作温度低于涡轮端，但压缩后空气温度仍明显升高，壳体材料通常选用铝合金，以兼顾重量、导热性和成型工艺。三维结构中可见蜗壳外壁与中心腔之间存在平滑过渡壁厚，这种设计有利于铸造充型和减少应力集中。进行结构细化时，应在流道曲面与安装法兰之间保留均匀壁厚，避免局部厚大区域造成缩松，也不能因壁厚过薄导致承压能力不足。

　　安装边界方面，该部件在发动机舱内并非孤立存在。前端进气筒需要预留软管插拔和卡箍操作空间，后侧中心腔要与轴承体、回油结构和隔热件保持位置关系，下部及侧向轮廓则不能与发动机缸体、发电机、管路支架发生干涉。模型在布置校核中可用于检查三个关键距离：进气筒轴线与周边线束管路的最小间隙，蜗壳最大外圆与发动机罩内板的热态间隙，以及出气通道与中冷器管路的对接角度。对于横置发动机车型，蜗壳往往处于机舱侧面较紧凑的位置，出气方向的微小调整就可能影响管路弯曲半径和装配工时。

　　从气动设计思路看，蜗壳流道截面沿周向的变化应服务于稳定增压压力。靠近出气口位置，流道承担的流量最大，通道截面也相应增大；远离出气口的区域，流量逐步减少，截面随之收窄。模型外观上的螺旋外轮廓正是这种内部流量分配逻辑的外在表现。若在逆向或改型设计中只模仿外形而忽略内流道，压气机可能出现喘振裕度下降、高速流量不足或出口压力波动等问题。

　　该结构还适合用于增压器教学和装配演示。通过剖切模型，可以清楚展示空气从轴向入口进入、经叶轮加速、再沿蜗壳周向汇集输出的完整路径；也可以检查叶轮与蜗壳之间的叶顶间隙、入口唇边和出口扩散段关系。对于整车动力改装或小型发动机匹配场景，设计人员还可在该基础上调整进气筒高度、蜗壳出口方位和安装法兰角度，以适应不同机舱边界。

　　建模过程中应注意区分外观面与功能面：外表面可按铸造毛坯和局部加工面表达，内部流道则应保持连续光顺，尤其在叶轮出口到蜗道入口、蜗道与出气筒交接处，不应出现突兀折角。中心安装孔、止口端面和连接孔位属于后续详细设计必须补充的加工特征，需要与轴承体标准件协同定义。整体来看，该模型抓住了汽车涡轮增压器压气机蜗壳的主要空间形态和接口关系，可作为动力总成三维布置、进气流道分析和增压器结构学习的基础数字样件。
