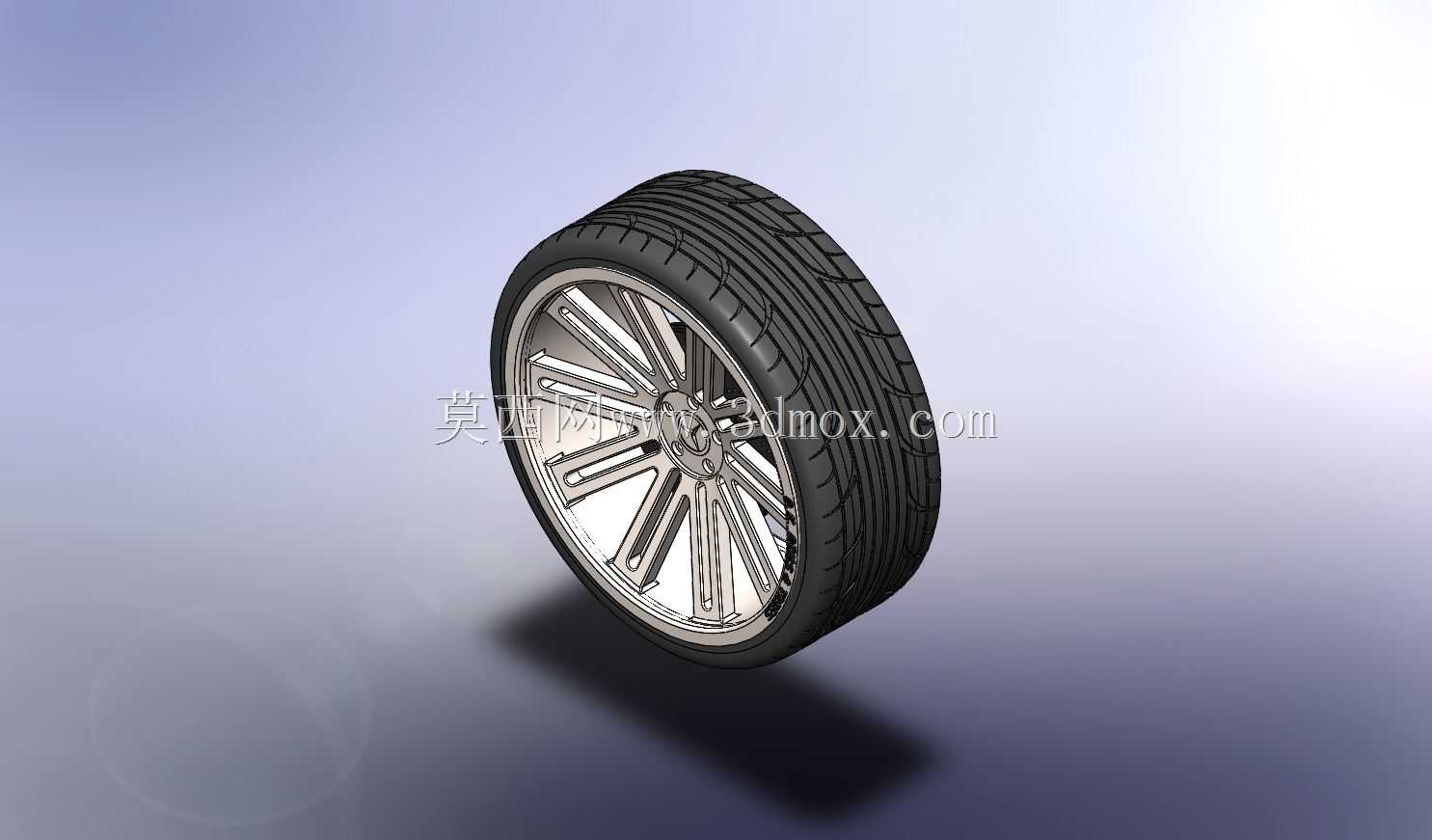

乘用车多辐条铝合金轮辋配子午线轮胎结构

　　日常做整车底盘行走系统匹配时，车轮总成是绕不开的核心部件，这套轮辋配轮胎的结构，覆盖了多数家用前驱、后驱乘用车的常规配置需求，不管是做整车总布置校核，还是售后改装件的结构开发，都能直接作为参照基准。先从实际装车的场景说，这套总成直接对接转向节的轮毂轴头，承担整车整备质量加满载载荷的全部传递，同时要把驱动扭矩、制动力矩直接传导到地面，过颠簸路面、过减速带的时候，还要配合悬架系统缓冲路面冲击，轮辋的辐条结构不是单纯为了好看，每根辐条的截面厚度、过渡圆角都是经过载荷校核的，多辐条的布局能把轴头传来的集中载荷均匀分散到轮辋的胎圈座位置，避免局部应力集中导致的轮辋开裂，日常行驶中遇到路面坑洼的冲击载荷，也能通过辐条的微小形变吸收部分冲击，不会直接把硬冲击传到悬架和车身。

　　设计思路上，轮辋部分采用常规的深槽式结构，适配无内胎子午线轮胎的装配要求，胎圈座的锥度严格匹配轮胎胎圈的标准角度，保证充气后轮胎和轮辋能紧密贴合，不会出现高速行驶下的轮胎脱圈风险；轮辐和轮辋的连接位置采用圆弧过渡，避免直角结构带来的应力集中，中心孔的尺寸按照常规乘用车轮毂轴头的配合公差设计，周边的螺栓孔分布圆直径匹配主流家用车的五孔安装规格，做总布置的时候可以直接校核安装边界，不需要额外调整螺栓位置。轮胎部分采用常规的民用轿车胎花纹布局，纵向主排水沟保证雨天行驶的排水性能，横向花纹块提升起步和制动时的抓地力，胎侧的厚度设计兼顾了缓冲性能和侧向支撑能力，过弯时胎侧的形变量控制在合理区间，不会因为侧向形变过大影响操控稳定性。

　　从安装边界来说，这套轮辋的偏距设置在常规家用车的常用区间，装车后不会超出翼子板的外轮廓，也不会因为偏距过小导致轮辋内侧蹭到减震器或者转向拉杆，做整车数模装配的时候，只需要核对中心孔、螺栓孔分布圆、偏距这几个核心参数，就能快速完成行走系统的初步匹配；轮胎的外径尺寸适配常规紧凑级、中型家用车的轮拱空间，转向到最大角度的时候，胎壁不会蹭到轮拱内衬或者下摆臂，悬架压缩到极限行程的时候，胎面也不会和翼子板发生干涉。日常做三维建模练习的时候，这套结构也很适合做曲面建模的训练，轮辐的扭转曲面、轮胎的花纹沟槽、胎侧的标识区域，都能锻炼曲面造型和实体切除的建模能力，做装配体配合的时候，还能练习同轴度、重合配合的实际应用，理解车轮和轮毂轴头、制动盘之间的装配关系。实际工程应用里，不管是做整车性能仿真，还是做车轮的强度有限元分析，这套数模都能作为基础载体，直接导入仿真软件划分网格，添加径向载荷、冲击载荷、扭转力矩等边界条件，就能快速完成轮辋的强度校核、轮胎的接地压力分布仿真，不需要从零开始搭建基础模型，能节省不少前期建模的时间。另外这套结构的细节还原度比较高，轮辋表面的亮面切削区域、轮胎的胎面花纹深度、气门嘴的安装位置都做了还原，做渲染出图的时候也能直接用在整车方案的展示里，不需要额外补做细节结构。
