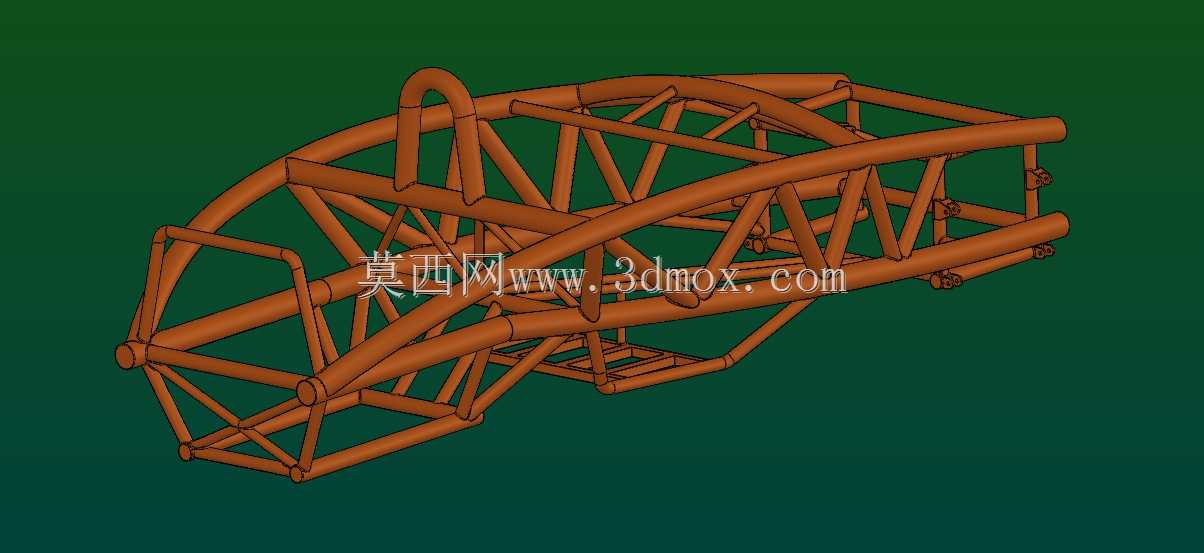

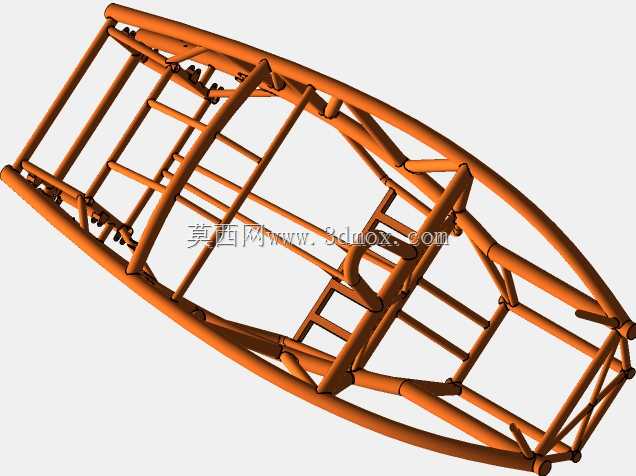

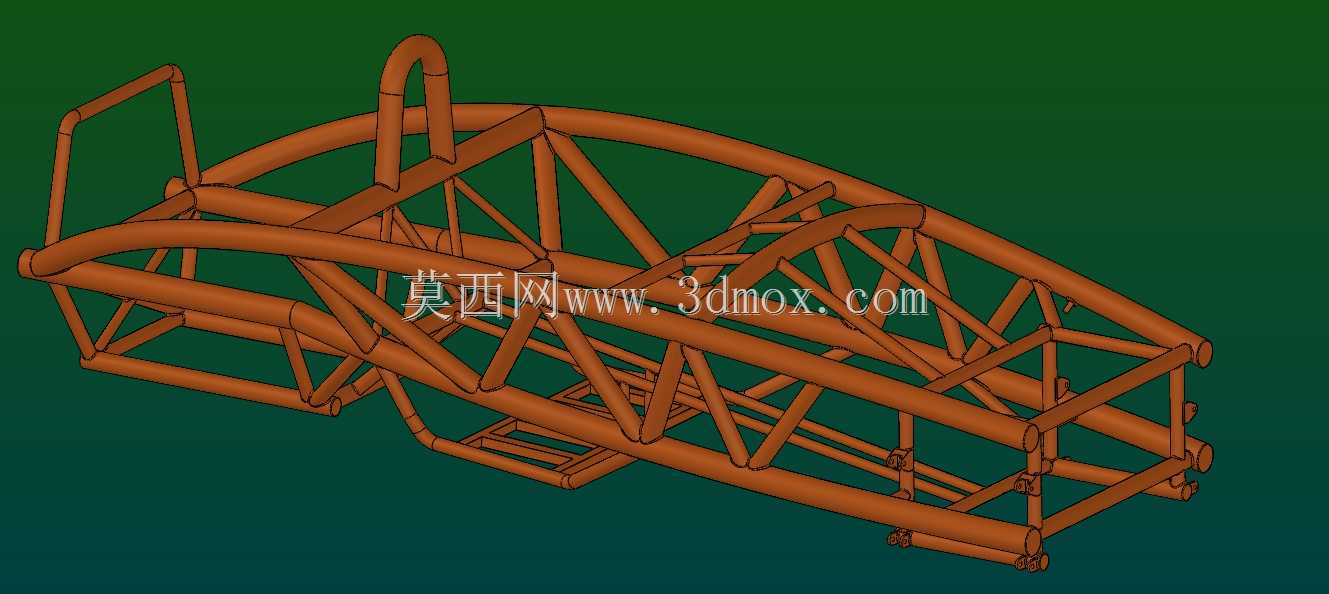

Ariel Atom赛车空间框架管阵式底盘结构

　　这套管阵式空间框架结构，是轻量化开放式跑车核心承载单元，完全摒弃传统承载式车身的冲压蒙皮受力逻辑，所有载荷路径均通过不同管径的合金管材传递，从根源上适配小排量高推重比车型的轻量化与刚性需求。在实际赛事与道路使用场景中，该框架需要同时承受动力总成输出的峰值扭矩、悬架传递的多向冲击、高速过弯时的侧向载荷，以及碰撞工况下的能量吸收需求，因此管材的排布完全遵循力流最短传递原则，没有冗余的结构件。从安装边界来看，框架前部预留了双叉臂悬架上下安装点的同轴定位孔位，孔位同轴度公差控制在0.1mm以内，匹配转向机、制动管路的固定支座，支座采用焊接式凸台设计，避免后期打孔破坏管材的受力连续性；中部乘员舱区域按照人机工程学轮廓收窄，既给座椅、

　　安全带安装点预留了足够的安装平面，也能在侧碰时通过侧边防撞管的溃缩变形吸收冲击能量，防滚结构与主框架一体焊接，无需额外加装防滚架即可满足赛事安全规范；后部动力舱区域的管材排布适配横置动力总成的安装悬置点位，悬置安装面的平面度公差控制在0.05mm，避免动力总成运行时的振动传递到乘员舱，同时预留了散热系统、油箱、排气系统的固定位，所有固定位的载荷均直接传递到主受力管材上，不会出现局部应力集中的问题。设计过程中，每一段管材的弯折角度、对接位置都经过拓扑优化验证，在关键受力节点采用相贯线焊接工艺，焊口处做圆滑过渡处理，减少应力集中点，管材选用的合金材料兼顾抗拉强度与轻量化需求，部分高载荷区域采用钛合金管材替代传统钢材，

　　在不降低结构强度的前提下进一步降低整备质量。不同于传统量产车的冲压焊接底盘，这套空间框架的所有管材均为冷弯成型，无需大型冲压模具，小批量生产阶段的改型成本极低，可以根据不同的动力配置、悬架调校方案快速调整管材排布，适配不同的赛事规则与使用需求。在实际装配环节，框架上的所有安装点位都预留了统一的装配基准，从前端悬架安装点到后部悬置点位的基准公差累计不超过0.2mm，能够保证后续总装时所有零部件的装配精度，避免出现装配应力残留的问题。框架的整体轮廓完全贴合开放式跑车的外形设计，没有突出的结构件，外覆盖件可以直接通过卡扣固定在框架预留的安装点上，无需额外设计覆盖件的支撑结构，进一步降低整车重量。在日常使用场景中，这套框架的维护成本极低，

　　所有管材均做了防腐处理，出现局部碰撞损伤时可以直接切割更换受损管段，无需整体更换框架，大幅降低后期使用成本。对于结构设计从业者而言，这套框架的力流排布逻辑具备很高的参考价值，尤其是在轻量化特种车辆、定制改装赛车的结构设计中，这种空间管阵结构可以在最低重量下实现最高的结构刚性，平衡性能、安全与成本三者的需求。
