内燃机活塞连杆组件精密结构设计

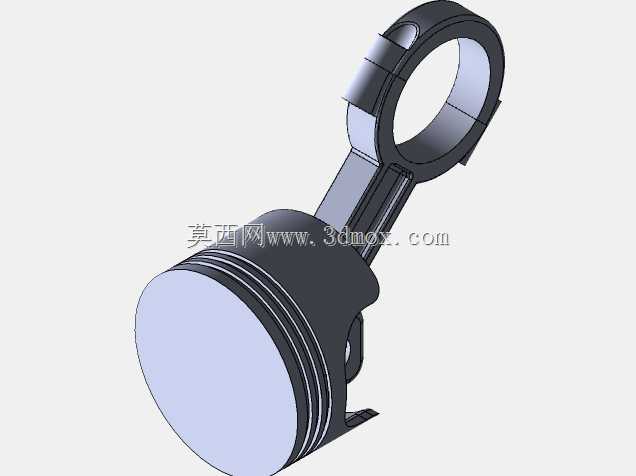

　　这套曲柄连杆组合件是往复式内燃机里承担能量转换的核心运动部件，整套结构把活塞、活塞环、活塞销、连杆杆身、连杆大头盖以及对应的紧固配合结构整合为完整装配体，在整机运行循环里直接完成燃气压力到旋转扭矩的传递。从实际装机场景来看，这类组件广泛适配小排量通用汽油机、小型柴油机以及部分特种动力设备，覆盖农用机械、小型工程机械、车载辅助动力单元等多种工况，建模时完整还原了各零件之间的装配约束关系，能直接用于运动干涉校验、动力学仿真前期布局以及教学演示拆解。

　　做这套结构设计时，首先要锚定的是活塞在气缸内的往复运动边界：活塞头部预留了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免做功冲程中高温高压气体窜入曲轴箱，油环则在活塞下行时刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧形成积碳。活塞顶面直接承接燃烧爆发压力，裙部设计为适配气缸间隙的导向结构，工作中在缸筒内做高速往复滑动，既要保证冷热态下都不会出现拉缸卡滞，也要把侧向推力均匀传递到缸壁，避免局部接触应力过大造成异常磨损。

　　活塞与连杆的连接通过活塞销完成，销座部位的加强筋从活塞内腔一直延伸到裙部支撑位置，把顶面承受的爆发压力均匀传导到活塞销，再传递给连杆小头。连杆杆身采用工字形截面结构，这种截面形式在同等重量下能获得更高的抗弯与抗扭刚度，适配往复运动中不断变化的拉压载荷与惯性力，杆身从小头到大头平滑过渡，避免截面突变带来的应力集中。连杆大头采用剖分式结构，配套连杆盖通过螺栓完成锁紧，内孔用于安装曲轴曲柄销，工作时连杆大头随曲轴做圆周运动，小头随活塞做直线往复运动，整套杆件在两种运动形式之间做复合平面运动。

　　外形尺寸与安装边界的把控是这类组件建模的关键：活塞外径必须和对应气缸内径保持设计规定的配合间隙，常温下预留的间隙量要覆盖工作时铝合金活塞受热膨胀的余量，活塞总高度、环槽位置、销孔中心到顶面的压缩高度尺寸，直接决定发动机的压缩比与燃烧室容积，一旦尺寸偏差就会改变整机动力输出特性甚至出现气门碰撞活塞的故障。连杆中心距即小头孔中心到大头孔中心的距离，是决定发动机冲程布局的核心参数，直接关联曲轴回转半径与活塞上下止点位置；连杆大头的外圆轮廓尺寸必须预留曲轴箱内部的运动避让空间，曲轴旋转全过程中大头两侧不能和缸体、曲轴箱加强筋发生磕碰，小头端部在活塞运行到上止点时，也不能和活塞内腔的避让结构产生干涉。

　　从工况载荷角度拆解设计逻辑：发动机做功瞬间燃气压力作用在活塞顶面，推力通过活塞销传递到连杆，连杆此时承受巨大的压应力，而排气冲程末端活塞高速换向时，运动部件的惯性力又会让连杆承受拉应力，每一次曲轴旋转都会完成一次拉压载荷循环，这就要求杆身过渡区域、大头螺栓孔周边、小头衬套压装位置都做圆滑的圆角处理，杜绝尖锐缺口形成疲劳裂纹源。活塞销采用全浮式配合设计的场景下，销在活塞销座和连杆小头衬套孔内都可以小幅转动，能让销的外周磨损均匀分布，两端配套卡环嵌入活塞销座的环槽内，限制活塞销轴向窜动，避免销端剐蹭气缸内壁。

　　装配校验环节需要重点核对多处配合关系：活塞环装入环槽后要保留规定的侧隙与背隙，保证环能在槽内随气体压力自由张合贴合缸壁，开口间隙在热态下不会因为环膨胀完全闭合；连杆大头盖和杆身的剖分面通常采用定位结构保证重复装配精度，螺栓拧紧后大头孔的圆度必须符合轴瓦安装要求，轴瓦装入后内孔和曲轴曲柄销之间保留设计油隙，压力润滑油可以通过间隙形成油膜，把高速相对运动的两个金属表面完全隔开。连杆体内通常布有贯通的油道，把大头处的压力润滑油引导到小头活塞销位置，对销和衬套的摩擦面持续润滑冷却，整套运动副在高速运行时的润滑路径在三维结构中都做了对应预留。

　　这类组件的三维结构搭建完成后，可直接导入运动学仿真环境，给定曲轴转速即可模拟活塞往复运动的加速度曲线、连杆摆动角度变化，核算不同转速下的往复惯性力数值，为整机曲轴平衡块设计、轴承载荷计算提供准确的几何输入。结构设计人员也可以通过模型快速核查不同冲程参数下整机的高度尺寸占用，在新动力产品概念设计阶段快速完成缸体长度、曲轴箱轮廓的初步布局，减少后期样机阶段出现运动干涉、装配间隙不足这类低级问题的概率。
