集成Nema17步进电机的三级齿轮传动箱

　　这套集成Nema17规格步进电机的三级齿轮传动结构，在桌面级自动化执行单元、小型输送模组、精密进给工位中有着非常广泛的适配场景。很多做小型自动化设备的结构工程师在选型时，经常会遇到步进电机直连输出扭矩不足、安装空间局促的问题，这套传动结构刚好匹配这类需求，不需要额外设计转接支架，直接将电机与齿轮箱整合为一个独立的动力单元，大幅压缩了动力端的整体安装尺寸。

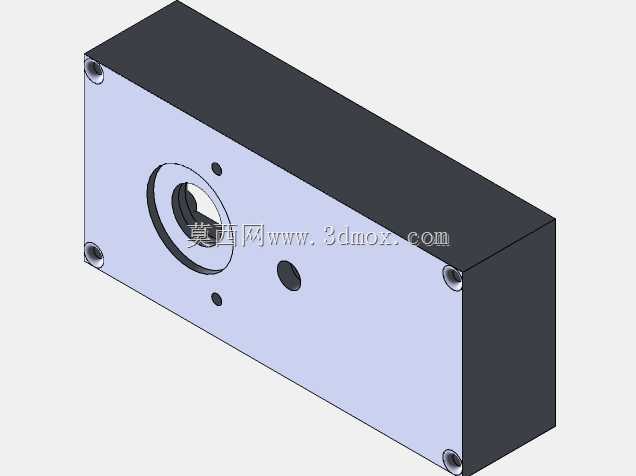

　　从实际功能来看，这套齿轮箱通过三级齿轮啮合传动，将Nema17步进电机的高转速低扭矩输出，转换为低转速大扭矩的动力输出，能够满足小型负载的精准驱动需求，比如桌面3D打印机的挤出机构辅助送料、小型分拣设备的拨料辊驱动、实验室小型搅拌装置的动力输出，都可以直接套用这套结构的参数做适配。设计过程中优先考虑了安装边界的兼容性，齿轮箱的主体安装面做了平整化处理，四个角预留了标准沉头安装孔，孔位间距匹配常规Nema17电机的安装孔位扩展尺寸，不需要额外加工转接板就可以直接固定在设备的安装基板上，输出轴的伸出长度也做了冗余设计，既可以直接安装同步轮、联轴器等传动件，也可以根据实际需求截短适配不同的安装深度。

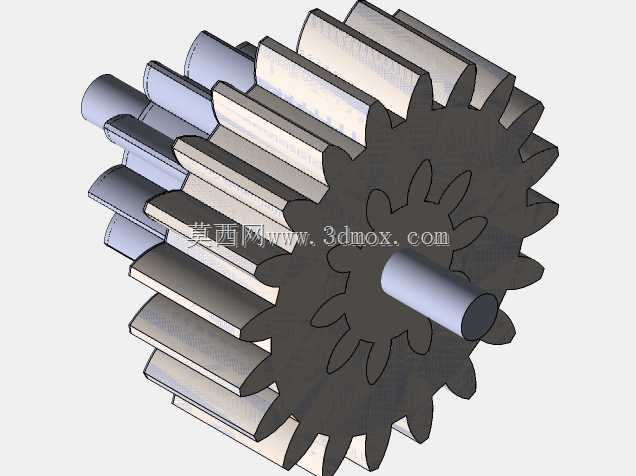

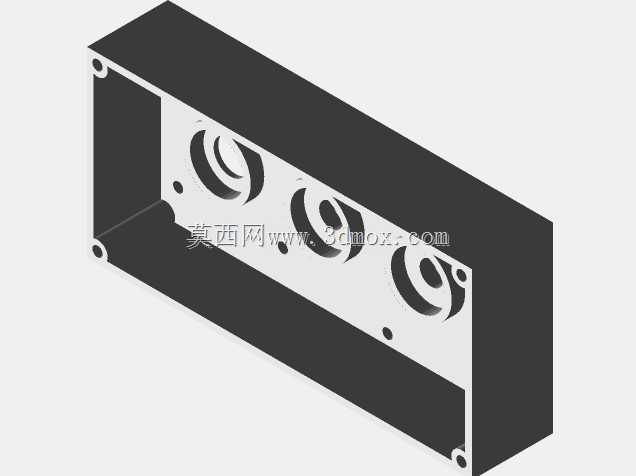

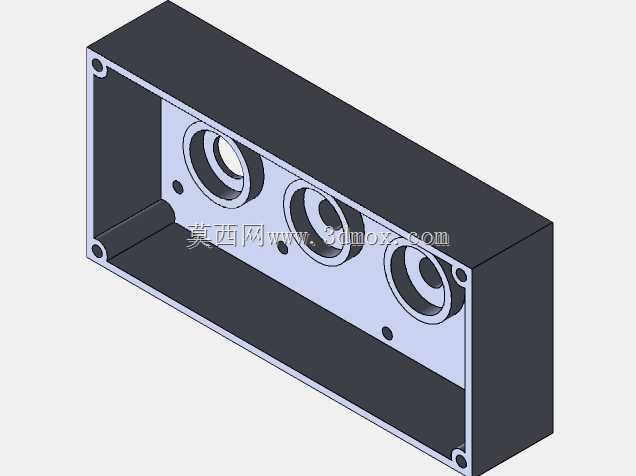

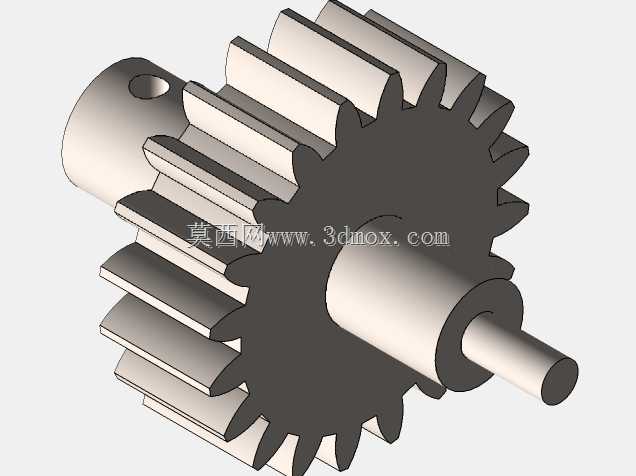

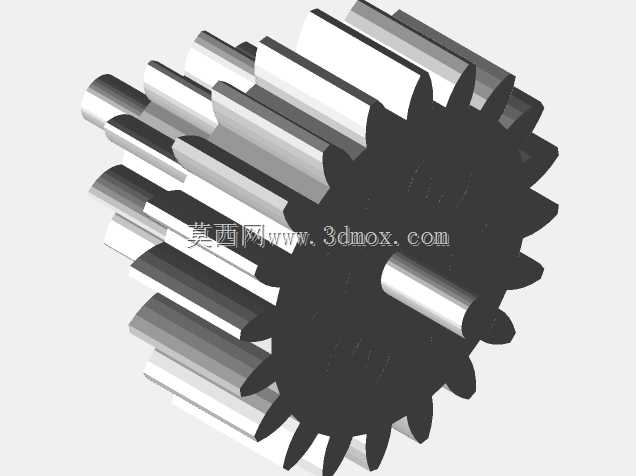

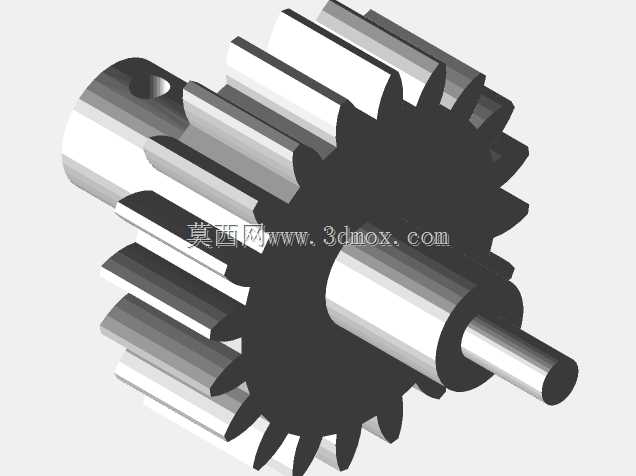

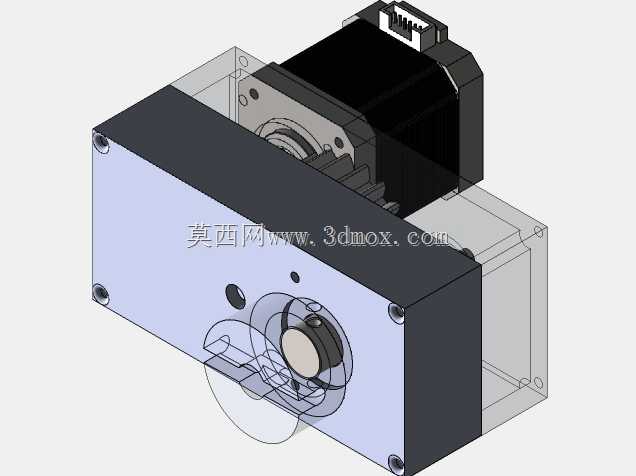

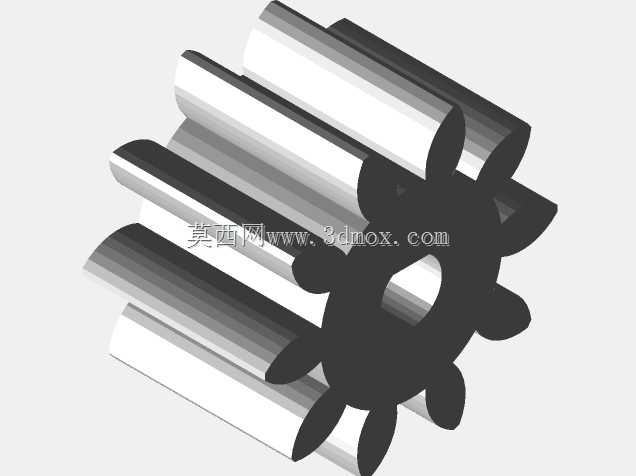

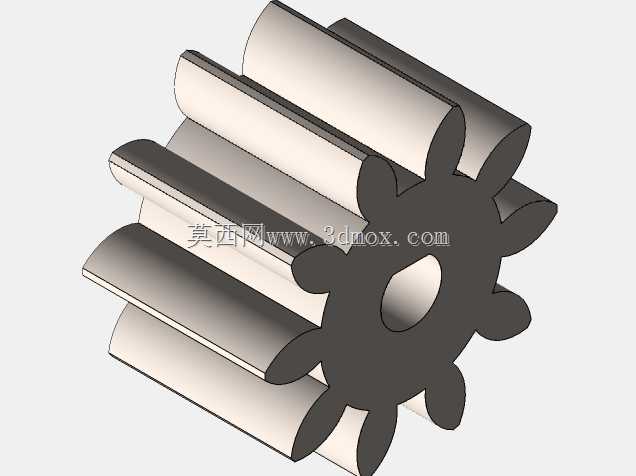

　　结构设计上，齿轮箱采用分体式壳体结构，一侧为金属材质的安装基准面，保证整体结构的刚性，另一侧为透明可视化端盖，方便日常巡检时观察内部齿轮的啮合状态、润滑脂的损耗情况，不需要拆解箱体就能判断内部传动件的磨损状态，大幅降低后期维护的工作量。内部三个齿轮采用渐开线圆柱直齿设计，啮合间隙控制在0.02mm到0.05mm之间，既保证传动过程中不会出现卡滞，也能将回程误差控制在小型精密驱动场景允许的范围内，齿轮的轴孔配合采用基孔制间隙配合，搭配自润滑衬套，不需要额外添加轴承就能满足低转速场景下的长时间运行需求，同时也压缩了箱体的径向尺寸。

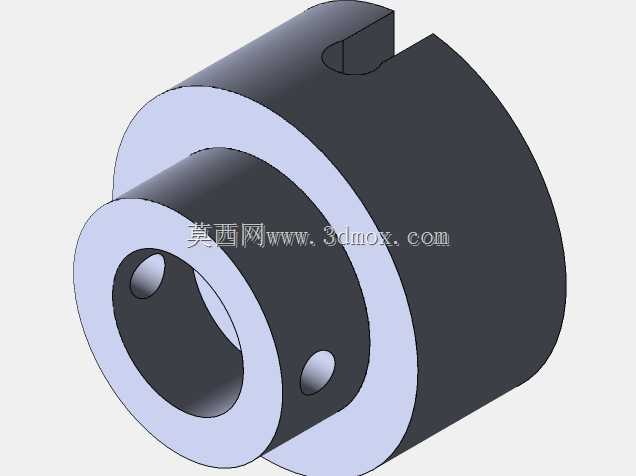

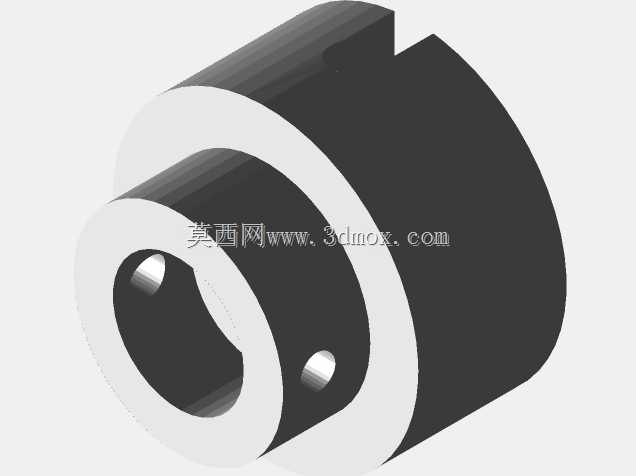

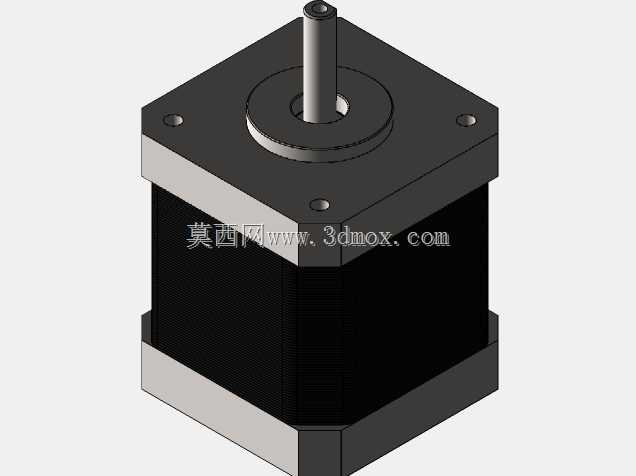

　　在安装边界的考量上，整个动力单元的总长度控制在常规Nema17电机长度加35mm的范围内，宽度和高度与标准42步进电机的安装尺寸保持一致，不会超出原有电机的安装轮廓，对于很多已经预留了Nema17电机安装位的设备，只需要调整输出端的连接尺寸就可以直接替换升级，不需要重新设计设备的整体安装框架。电机与齿轮箱的连接采用定位止口加螺丝锁紧的方式，止口的配合公差控制在H7/h6，保证电机输出轴与齿轮箱输入轴的同轴度，避免运行过程中出现偏心振动，降低齿轮啮合的噪音和异常磨损。输出端的轴径做了标准化设计，匹配常规的5mm直径输出轴规格，市面上常见的联轴器、同步轮、齿轮等标准传动件都可以直接适配，不需要单独定制连接件，能够有效缩短设备的开发周期。

　　实际应用中，这套结构可以根据不同的负载需求调整齿轮的模数和传动比，当前版本的传动比适配常规桌面级设备的扭矩需求，如果需要更大的输出扭矩，只需要更换对应齿数的齿轮，不需要修改箱体的整体外形尺寸，具备很强的拓展性。箱体内部预留了润滑脂存储腔，一次填充润滑脂就可以满足长时间运行的润滑需求，避免频繁维护添加润滑剂的麻烦，同时壳体的结合面做了密封槽设计，能够防止润滑脂渗漏，也能阻挡外部的粉尘进入箱体内部磨损齿轮，适配多粉尘的车间作业环境。
